สวิตช์ตัดเชื่อมต่อ

Q: VOZWEI มีสวิตช์ตัดเชื่อมต่อ DC ซีรีส์ใดบ้าง?

A: VOZWEI มีสวิตช์ตัดเชื่อมต่อ DC สองซีรีส์สำหรับการแยกวงจรหลัก: VW3GZ-16 ครอบคลุม In 200A-1600A และ VW3GZ-40 ครอบคลุม In 630A-4000A ทั้งสองทำงานได้ถึง DC1500V โดย VW3GZ-16 มี Icw 55kA/1s และ VW3GZ-40 มี Icw 100kA/1s

Q: ความแตกต่างหลักระหว่าง VOZWEI VW3GZ-16 และ VW3GZ-40 คืออะไร?

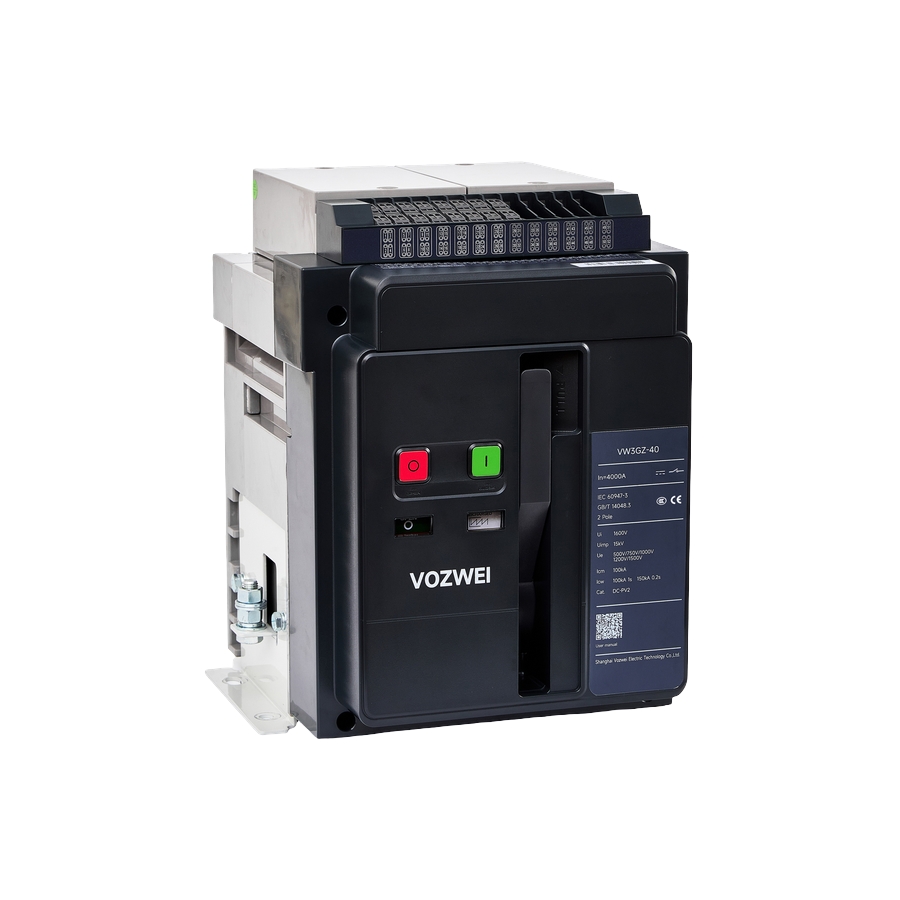

A: VOZWEI VW3GZ-16 ครอบคลุม In 200A-1600A ด้วย Icw 55kA/1s, IP30 และหมวดการใช้งาน DC22A/DC23A ส่วน VOZWEI VW3GZ-40 กรอบที่ใหญ่กว่าครอบคลุม In 630A-4000A ด้วย Icw 100kA/1s และ 150kA/0.2s, IP40 และหมวด DC-PV2 สำหรับงาน PV ทั้งสองใช้ตัวเรือน DMC และหน้าสัมผัสอาร์กหลักแบบสองขั้น

Q: VOZWEI VW3GZ รองรับการกำหนดค่าขั้วใดบ้าง?

A: บน VOZWEI VW3GZ-16 รุ่น 3P มีพิกัด DC1000V และรุ่น 4P มีพิกัด DC1500V ดังนั้นอาเรย์ DC1500V จึงต้องใช้ 4P VOZWEI VW3GZ-40 มีเฉพาะรุ่น 2P ซึ่งช่วยลดความยุ่งยากในการเดินสาย ตรวจสอบจำนวนขั้ว แรงดัน และ Icw พร้อมกัน

Q: ระบบ DC1500V ควรเลือกสวิตช์ตัดเชื่อมต่อ VOZWEI VW3GZ รุ่นใด?

A: สำหรับวงจรหลัก DC1500V ของ PV หรือกักเก็บพลังงาน เลือก VOZWEI VW3GZ-16 รุ่น 4P หรือ VOZWEI VW3GZ-40 ใน 2P ที่ครอบคลุม DC500/750/1000/1200/1500V จับคู่ In กับโหลด (200A-1600A บน VW3GZ-16 หรือ 630A-4000A บน VW3GZ-40) และตรวจสอบว่า Icw เกินกระแสลัดวงจรที่คาดไว้

Q: จะเลือกพิกัด VOZWEI VW3GZ-16 หรือ VW3GZ-40 ได้อย่างไร?

A: เลือก VOZWEI VW3GZ-16 สำหรับ In 200A-1600A ด้วย Icw 55kA/1s หรือ VW3GZ-40 สำหรับ In 630A-4000A ด้วย Icw 100kA/1s และ 150kA/0.2s In ต้องครอบคลุมกระแสวงจรหลักต่อเนื่อง และ Icw ต้องเกินกระแสลัดวงจรที่คาดไว้ที่จุดแยก

Q: DC22A, DC23A และ DC-PV2 บน VOZWEI VW3GZ มีความหมายอย่างไร?

A: หมวดการใช้งานอธิบายหน้าที่การสับเปลี่ยน VOZWEI VW3GZ-16 มีพิกัด DC22A และ DC23A ครอบคลุมโหลด DC แบบต้านทาน-เหนี่ยวนำผสมและวงจร DC ที่มีค่าเหนี่ยวนำสูง VOZWEI VW3GZ-40 มีพิกัด DC-PV2 ซึ่งเป็นหมวด PV สำหรับการสับเปลี่ยน DC ในอาเรย์ PV

Q: สวิตช์ตัดเชื่อมต่อ VOZWEI VW3GZ เหมาะกับการใช้งานประเภทใด?

A: สวิตช์ตัดเชื่อมต่อ VOZWEI VW3GZ-16 และ VW3GZ-40 แยกวงจร DC หลักในระบบ PV และกักเก็บพลังงานที่ DC1500V ทั้งสองทำงานที่อุณหภูมิ -40°C ถึง +75°C โดย VW3GZ-16 มี IP30 และ VW3GZ-40 มี IP40 และมีการออกแบบหน้าสัมผัสอาร์กหลักแบบสองขั้น

Q: สวิตช์ตัดเชื่อมต่อ VOZWEI VW3GZ แตกต่างจากฟิวส์ VOZWEI VGC อย่างไร?

A: สวิตช์ตัดเชื่อมต่อ VOZWEI VW3GZ มีไว้สำหรับการแยกวงจรหลักและมีพิกัดกระแสทนทานระยะสั้น Icw ไม่ได้มีไว้สำหรับตัดกระแสลัดวงจร ฟิวส์ VOZWEI VGC ให้การป้องกันกระแสเกินด้วยความสามารถในการตัด DC สูงสุด 50kA ใช้ VW3GZ ร่วมกับฟิวส์ VOZWEI VGC หรืออุปกรณ์ป้องกันกระแสเกิน DC อื่นๆ
