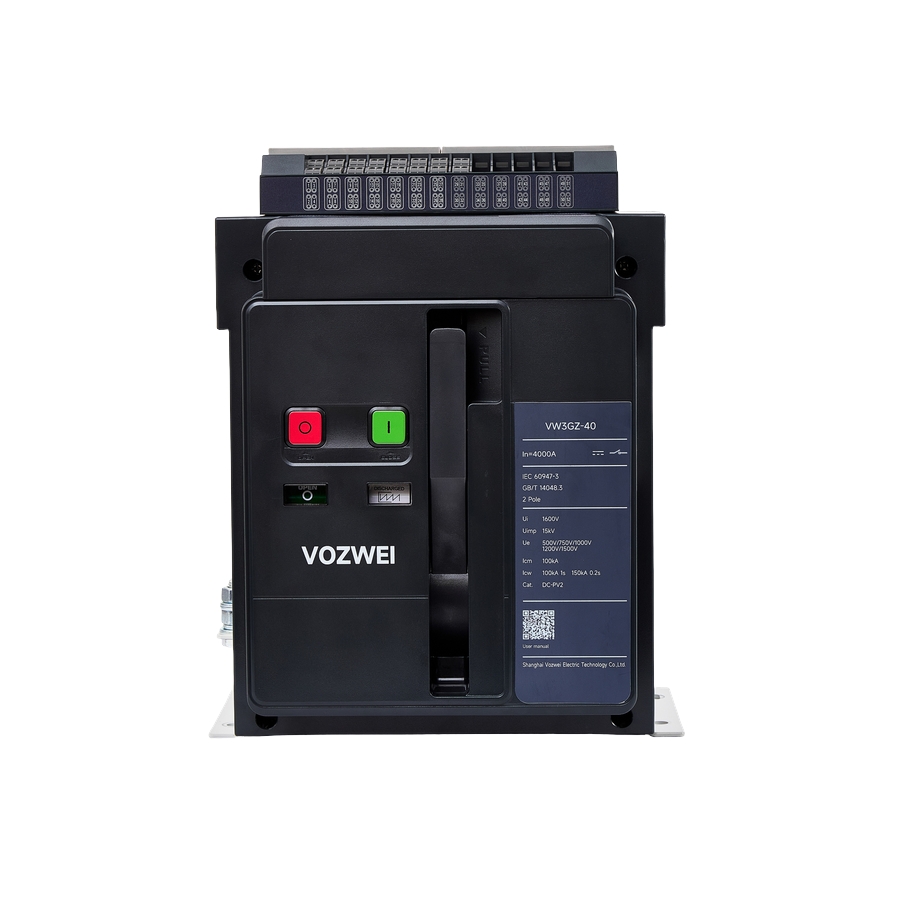

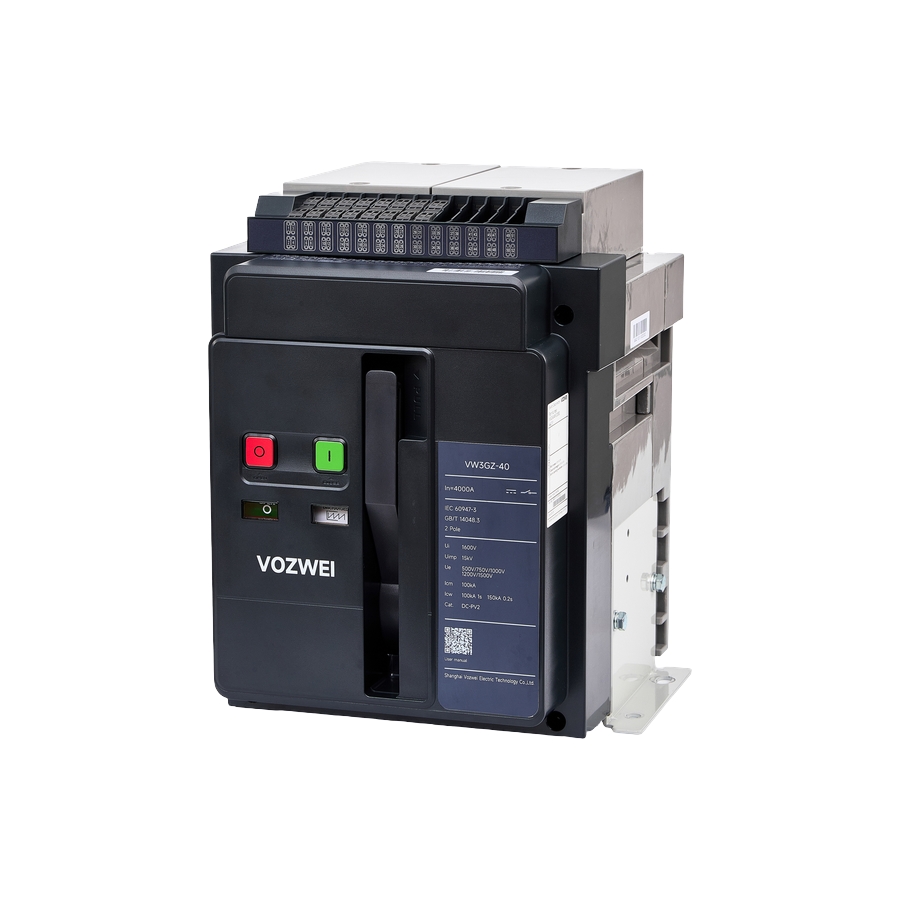

สวิตช์ตัดตอนไฟฟ้า DC ซีรีส์ VW3GZ-40
- ซีรีส์ VW3GZ รองรับช่วงกำลังไฟฟ้าที่กว้างขวาง โดยมีกระแสพิกัดตั้งแต่ 200A ถึง 4000A และแรงดันไฟฟ้าทำงานสูงสุดที่ DC 1500V สำหรับการตัดตอนวงจรหลัก
- เพิ่มความปลอดภัยสูงสุดให้กับระบบที่มีความจุสูงด้วยความสามารถในการทนกระแสลัดวงจรชั่วคราวได้สูงสุดถึง 100kA (Icw 1s)
- โครงสร้างหลักผลิตจากวัสดุ DMC ความแข็งแรงสูง ซึ่งให้คุณสมบัติในการทนทานต่อแรงกระแทกและเป็นฉนวนไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างหน้าสัมผัสอาร์กหลักแบบสองจังหวะที่ใช้วัสดุป้องกันการหลอมละลายแบบพิเศษ ช่วยยืดอายุการใช้งานทางไฟฟ้าได้อย่างมีประสิทธิภาพ
- รับประกันความน่าเชื่อถือในการกระจายพลังงานด้วยกลไกภายในที่ได้รับการเสริมความแข็งแรงและการออกแบบมอเตอร์ไฟฟ้าประสิทธิภาพสูง
- ผลิตภัณฑ์ทุกชิ้นได้รับการผลิตตามมาตรฐาน RoHS ล่าสุดของสหภาพยุโรปอย่างเคร่งครัด เพื่อส่งเสริมการพัฒนาที่เป็นมิตรต่อสิ่งแวดล้อมและยั่งยืน
พารามิเตอร์ทางเทคนิค
| ซีรีส์ | VW3GZ-40 |
| กระแสพิกัด In(A) | 630, 800, 1000, 1250, 1600, 2000, 2500, 2900, 3200, 3600, 4000 |
| แรงดันไฟฟ้าทำงานพิกัด Ue(V) 50Hz/60Hz | DC500/750/1000/1200/1500 |
| แรงดันไฟฟ้าฉนวนพิกัด Ui(V) | 1600 |
| แรงดันไฟฟ้าทนพัลส์พิกัด Uimp(kV) | 15 |
| จำนวนโพล | 2P |
| ความสามารถในการทนกระแสลัดวงจรพิกัด (ค่าสูงสุด) Icm(kA) |
100 |
| กระแสทนพิกัดระยะสั้น (ค่าประสิทธิผล) Icw(kA) 1s |
100kA 1s 150kA 0.2s |
| อายุการใช้งานทางไฟฟ้า (ครั้ง) | 1000 |
| อายุการใช้งานทางกล (ครั้ง) แบบไม่มีการบำรุงรักษา |
12500 |
| อายุการใช้งานทางกล (ครั้ง) แบบมีการบำรุงรักษา |
30000 |
| ประเภทการใช้งาน | DC-PV2 |
| ระดับมลภาวะ | 3 |
| ระดับการป้องกัน | IP40 |
| อุณหภูมิแวดล้อม | ≥-40°C |
| ความสูงจากระดับน้ำทะเล | ≤5000m |
| ขนาดภายนอก (มม.) แบบติดตั้งคงที่ (สูง x กว้าง x ลึก) |
395 x 318.5 x 321 |
เคล็ดลับ: สำหรับข้อมูลเพิ่มเติม โปรดดูคู่มือผู้ใช้หรือแผ่นข้อมูลจำเพาะในเอกสารต่อไปนี้
