อุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 3 ซีรีส์ VP-05
VP-05 เป็น SPD สัญญาณประเภท 3 ที่มีความไวสูง ออกแบบมาเพื่อการป้องกันอย่างละเอียดสำหรับสายข้อมูลแรงดันต่ำ ด้วยค่า Uc 8V DC มันสามารถรองรับ In 5 kA และ Imax 10 kA รวมถึง Iimp 0.5 kA สำหรับความทนไฟฟ้าจากฟ้าผ่า มีค่า Up ต่ำ < 100V (K2), L-L ≤ 30V / L-PE ≤ 600V (K4) และเป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างเต็มรูปแบบ เหมาะสำหรับการปกป้องเซ็นเซอร์ความเร็วสูง พอร์ต I/O และอินเทอร์เฟซอิเล็กทรอนิกส์ที่บอบบาง
ไฮไลท์
- การป้องกันสัญญาณความไวสูงสำหรับสายข้อมูลแรงดันต่ำ
- ระดับแรงดันป้องกัน Up < 100V (K2), L-L ≤ 30V / L-PE ≤ 600V (K4)
- กระแสอิมพัลส์ฟ้าผ่า Iimp เท่ากับ 0.5kA (10/350 μs)
- เป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างสมบูรณ์
ข้อมูลผลิตภัณฑ์
- ประเภท: อุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 3
- แรงดันไฟฟ้าทำงานพิกัด (Un): DC 5V
- แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc): DC 8V
- กระแสปล่อยประจุพิกัด (In): 5kA (8/20 μs)
- กระแสปล่อยประจุสูงสุด (Imax): 10kA (8/20 μs)
- กระแสอิมพัลส์ฟ้าผ่า (Iimp): 0.5kA (10/350 μs)
- ระดับการป้องกันแรงดัน (Up): < 100V (K2) / L-L ≤ 30V, L-PE ≤ 600V (K4)
- การปฏิบัติตามมาตรฐาน: EN/IEC 61643-11
- การป้องกันความไวสูงสำหรับสายข้อมูลแรงดันต่ำ
- ปกป้องเซนเซอร์ความเร็วสูง พอร์ต I/O และอินเทอร์เฟซอิเล็กทรอนิกส์ที่ละเอียดอ่อน
แอปพลิเคชัน:
ชุดผลิตภัณฑ์นี้ใช้สถาปัตยกรรมการป้องกันหลายขั้นตอน ขั้นตอนด้านหน้าจะใช้ท่อระบายแก๊ส (GDTs) เพื่อทนต่อกระแสฟ้าผ่ารุนแรง ในขณะที่ขั้นตอนด้านหลังใช้ไดโอด TVS ความจุต่ำเพื่อการตอบสนองที่รวดเร็ว มันให้การป้องกันสำหรับสาย 1 คู่และ 2 คู่ ช่วยปกป้องอุปกรณ์สื่อสารจากแรงดันชั่วคราวและความเสียหายได้อย่างมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค:
|
โมเดล |
VP-05K2 |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 3 |
|
โหมดป้องกัน |
โหมดทั่วไป, โหมดดิฟเฟอเรนเชียล |
|
เส้นป้องกัน |
L-L & L-PE |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
DC 5 V |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
DC 8 V |
|
แรงดันจำกัดผลกระทบ (1 kV/μs) |
< 20 V |
|
กระแสไฟฟ้าปล่อยชื่อเรียก (10/350 μs) |
0.5 kA |
|
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) |
5 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
10 kA |
|
กระแสไฟโหลดสูงสุด |
700 mA |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม |
|
วัสดุสำหรับที่อยู่อาศัย |
PBT UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
|
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
90 mm × 12.5 mm × 74.5 mm (ความอดทน ± 1 mm) |
|
การสูญเสียการแทรก (ที่โหลดสูงสุด) |
< 1 dB |
|
ความถี่ตัด |
3 Mbps |
|
อิมพีแดนซ์สูงสุดของอนุกรม |
1 Ω |
|
วิธีการเดินสายไฟ |
การเชื่อมต่อกรอบแบบย้ำ |
|
วิธีการเชื่อมต่อกับพื้น |
เข้ากันได้กับการต่อสายดินรางหรือการต่อสายดินพอร์ตเฉพาะ |
คู่มือการเลือก:
|
โมเดล |
Un |
Uc |
Up |
In |
Imax |
โหมดป้องกัน |
หลักการทำงาน |
ขนาด |
โมเดล |
|
DC 5 V |
DC 8 V |
< 100 V |
5 kA |
10 kA |
20 kA |
โหมดทั่วไป, โหมดดิฟเฟอเรนเชียล |

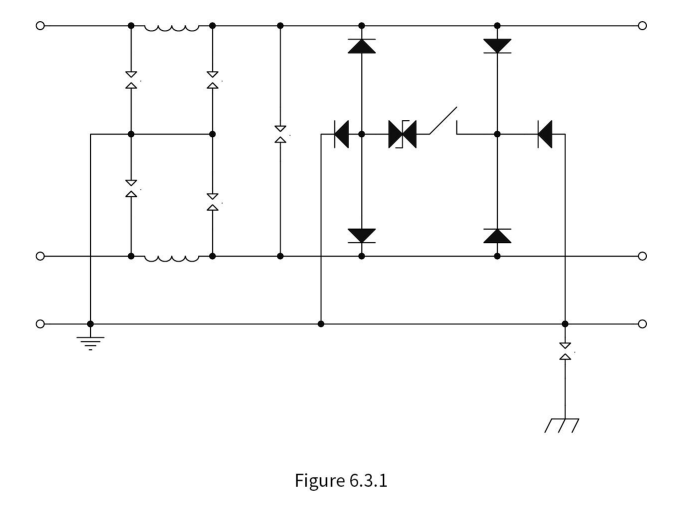

Figure 6.3.1 |

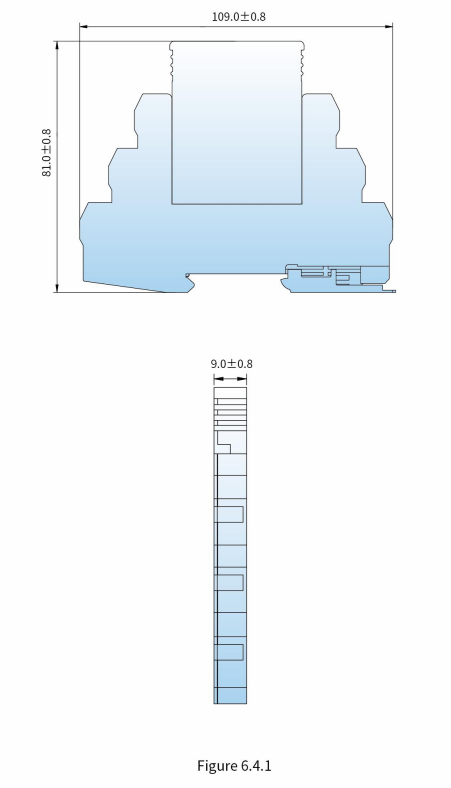

Figure 6.4.1 |
|
|
VP-05K4 |
DC 5 V |
DC 8 V |
L-L ≤ 30 V L-PE ≤ 600 V |
5 kA |
10 kA |
40 kA |
โหมดทั่วไป, โหมดดิฟเฟอเรนเชียล |
Figure 6.3.1 |
Figure 6.4.1 |
หลักการทำงาน:
| ชื่อไฟล์ | ประเภท | ขนาด | การดำเนินการ |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | แคตตาล็อกของผลิตภัณฑ์ | 2.68 MB |
Q: ซีรีส์ VP-05 คืออะไร
A: เป็นอุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 3 ความไวสูง ปรับให้เหมาะสมสำหรับการป้องกันระดับละเอียดของสายข้อมูลแรงดันต่ำ
Q: แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุดคือเท่าใด
A: มีแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc) DC 8V
Q: พิกัดกระแสปล่อยประจุคือเท่าใด
A: รองรับกระแสปล่อยประจุพิกัด (In) 5kA กระแสปล่อยประจุสูงสุด (Imax) 10kA (8/20 μs) และกระแสอิมพัลส์ฟ้าผ่า (Iimp) 0.5kA
Q: ระดับการป้องกันแรงดันคือเท่าใด
A: มีระดับการป้องกันแรงดันต่ำมาก (Up): < 100V สำหรับรุ่น K2 และ L-L ≤ 30V / L-PE ≤ 600V สำหรับรุ่น K4
Q: เหมาะสำหรับการใช้งานใดบ้าง
A: เหมาะสำหรับการปกป้องเซนเซอร์ความเร็วสูง พอร์ต I/O และอินเทอร์เฟซอิเล็กทรอนิกส์ที่ละเอียดอ่อน
