อุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 3 ซีรีส์ VP-24
VP-24 เป็น SPD สัญญาณประเภท 3 ประสิทธิภาพสูง ออกแบบมาเพื่อการปกป้องอย่างละเอียดของสายควบคุมและข้อมูล 24V DC ด้วยค่า Uc ที่ 32V DC รองรับกระแส In ที่ 5 kA และ Imax ที่ 10 kA มี Iimp 0.5 kA เพื่อความทนทานที่เพิ่มขึ้น ค่าแรงดันจุดกระแสไฟเกินต่ำ (Up < 150V) ช่วยให้ชิ้นส่วนที่ไวต่อความปลอดภัย ปฏิบัติตามมาตรฐาน EN/IEC 61643-11 อย่างเต็มรูปแบบ เหมาะสำหรับ PLC I/O, ระบบอัตโนมัติอุตสาหกรรม และวงจรไฟฟ้า 24V
ไฮไลท์
- การป้องกันสัญญาณระดับละเอียดสำหรับสายควบคุมและสายข้อมูล 24V DC
- ระดับแรงดันป้องกันต่ำ Up < 150V
- กระแสอิมพัลส์ฟ้าผ่า Iimp เท่ากับ 0.5kA (10/350 μs)
- เป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างสมบูรณ์
ข้อมูลผลิตภัณฑ์
- ประเภท: อุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 3
- แรงดันไฟฟ้าทำงานพิกัด (Un): DC 24V
- แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc): DC 32V
- กระแสปล่อยประจุพิกัด (In): 5kA (8/20 μs)
- กระแสปล่อยประจุสูงสุด (Imax): 10kA (8/20 μs)
- กระแสอิมพัลส์ฟ้าผ่า (Iimp): 0.5kA (10/350 μs)
- ระดับการป้องกันแรงดัน (Up): < 150V
- การปฏิบัติตามมาตรฐาน: EN/IEC 61643-11
- การป้องกันระดับละเอียดสำหรับสายควบคุมและสายข้อมูล 24V DC
- เหมาะสำหรับ PLC I/O ระบบอัตโนมัติอุตสาหกรรม และวงจรจ่ายไฟ 24V
แอปพลิเคชัน:
ชุดผลิตภัณฑ์นี้ใช้สถาปัตยกรรมการป้องกันหลายขั้นตอน ขั้นตอนด้านหน้าจะใช้ท่อระบายแก๊ส (GDTs) เพื่อทนต่อกระแสฟ้าผ่ารุนแรง ในขณะที่ขั้นตอนด้านหลังใช้ไดโอด TVS ความจุต่ำเพื่อการตอบสนองที่รวดเร็ว มันให้การป้องกันสำหรับสาย 1 คู่และ 2 คู่ ช่วยปกป้องอุปกรณ์สื่อสารจากแรงดันชั่วคราวและความเสียหายได้อย่างมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค:
|
โมเดล |
VP-24K2 |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 3 |
|
โหมดป้องกัน |
โหมดทั่วไป, โหมดดิฟเฟอเรนเชียล |
|
เส้นป้องกัน |
L-L & L-PE |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
DC 24 V |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
DC 32 V |
|
แรงดันจำกัดผลกระทบ (1 kV/μs) |
< 40 V |
|
กระแสไฟฟ้าปล่อยชื่อเรียก (10/350 μs) |
0.5 kA |
|
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) |
5 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
10 kA |
|
กระแสรั่ว |
700 mA |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม |
|
วัสดุสำหรับที่อยู่อาศัย |
PBT UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
|
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
90 mm × 25 mm × 74.5 mm (ความอดทน ± 1 mm) |
|
การสูญเสียการแทรก (ที่โหลดสูงสุด) |
< 1 dB |
|
ความถี่ตัด |
3 Mbps |
|
อิมพีแดนซ์สูงสุดของอนุกรม |
1 Ω |
|
วิธีการเดินสายไฟ |
การเชื่อมต่อกรอบแบบย้ำ |
|
วิธีการเชื่อมต่อกับพื้น |
เข้ากันได้กับการต่อสายดินรางหรือการต่อสายดินพอร์ตเฉพาะ |
คู่มือการเลือก:
|
โมเดล |
Un |
Uc |
Up |
In |
Imax |
โหมดป้องกัน |
หลักการทำงาน |
ขนาด |
โมเดล |
|
DC 24 V |
DC 32 V |
5 kA |
10 kA |
20 kA |
โหมดทั่วไป, โหมดดิฟเฟอเรนเชียล |

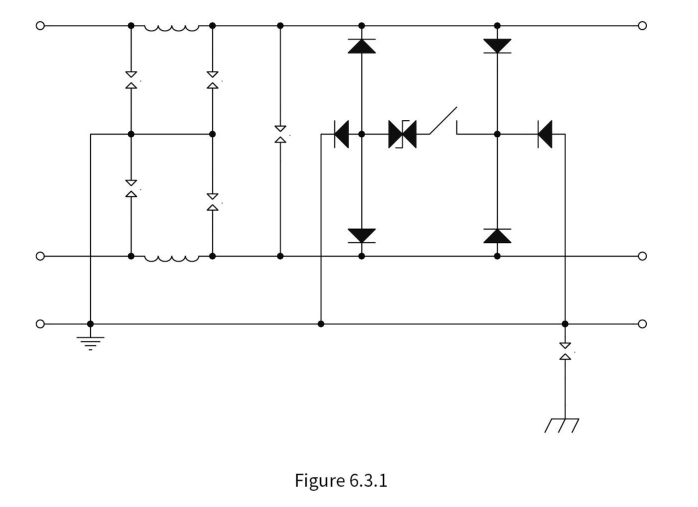

Figure 6.3.1 |

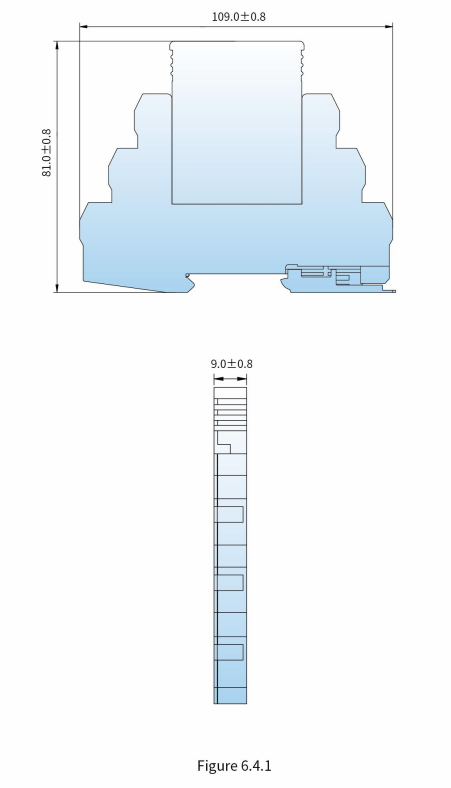

Figure 6.4.1 |
||
|
VP-24K4 |
DC 24 V |
DC 32 V |
< 150 V |
5 kA |
10 kA |
40 kA |
โหมดทั่วไป, โหมดดิฟเฟอเรนเชียล |
Figure 6.3.1 |
Figure 6.4.1 |
หลักการทำงาน:
| ชื่อไฟล์ | ประเภท | ขนาด | การดำเนินการ |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | แคตตาล็อกของผลิตภัณฑ์ | 2.68 MB |
Q: ซีรีส์ VP-24 คืออะไร
A: เป็นอุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 3 ประสิทธิภาพสูง ออกแบบมาสำหรับการป้องกันระดับละเอียดของสายควบคุมและสายข้อมูล 24V DC
Q: แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุดคือเท่าใด
A: มีแรงดันไฟฟ้าทำงานพิกัด (Un) DC 24V และแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc) DC 32V
Q: พิกัดกระแสปล่อยประจุคือเท่าใด
A: รองรับกระแสปล่อยประจุพิกัด (In) 5kA กระแสปล่อยประจุสูงสุด (Imax) 10kA (8/20 μs) และกระแสอิมพัลส์ฟ้าผ่า (Iimp) 0.5kA
Q: ระดับการป้องกันแรงดันคือเท่าใด
A: มีระดับการป้องกันแรงดันต่ำ (Up) < 150V
Q: เหมาะสำหรับการใช้งานใดบ้าง
A: เหมาะสำหรับ PLC I/O ระบบอัตโนมัติอุตสาหกรรม และวงจรจ่ายไฟ 24V
