อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPD1000-40

กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA
กระแสระบายสูงสุด Imax (8/20 μs): 40 kA
แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: DC 1000 V / DC 1300 V / DC 1800 V / DC 2450 V
โหมดการป้องกันวงจรที่เลือกได้: 2P / 3P
ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย

แอปพลิเคชัน:

ผลิตภัณฑ์นี้ให้ความปลอดภัยและความน่าเชื่อถือที่พิสูจน์แล้วพร้อมการปรับตัวต่อโครงข่ายที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับการประยุกต์ใช้กับพลังงานหมุนเวียน รวมถึงระบบโซลาร์เซลล์และระบบกักเก็บพลังงาน ออกแบบมาเพื่อติดตั้งในระบบจ่ายไฟ DC ตัวแปลงไฟ อินเวอร์เตอร์ และกล่องรวมสายภายในโซน LPZ0 ถึง LPZ1 ให้การป้องกันอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากฟ้าผ่าโดยตรงหรือแรงดันชั่วขณะที่เหนี่ยวนำ

การตั้งชื่อ:

VP □ □–□/□□

1 2 3 4 5

SN	ชื่อ	ข้อกำหนด, รหัสประเภท
1	รหัสการออกแบบ	VP
2	ซีรีส์สินค้า	D
3	แรงดันไฟฟ้าปกติในการทำงาน Un	750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V
4	กระแสระบายสูงสุด Imax	40: 40 kA;
5	โหมดป้องกัน	2P: 2P; 3P: 3P

ตัวอย่าง:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; โหมดการป้องกัน：2P.

พารามิเตอร์ทางเทคนิค:

โมเดล	VPD1000-40/3P
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11	Type 2
โหมดป้องกัน	V+-V- & V+-PE & V--PE
แรงดันไฟฟ้าปกติในการทำงาน Un	DC 1000 V
แรงดันการทำงานต่อเนื่องสูงสุด Uc	DC 1300 V
กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs)	/
ระดับการป้องกันแรงดันไฟฟ้า เปิด	20 kA
กระแสระบายสูงสุด Imax (8/20 μs)	40 kA
ระดับการป้องกันแรงดันไฟฟ้า เปิด	≤ 4.0 kV
กระแสลัดวงจรที่ได้รับการจัดอันดับ Iscpv	1000 A
เวลาตอบสนอง	≤ 25 ns
ฟิวส์สำรองสูงสุด	125 A gL/gG
พื้นที่หน้าตัด	6 ~ 25 mm²
แรงบิดในการขัน	3 N·m
การแสดงปกติ/ข้อผิดพลาด	เขียว/แดง
โหมดส่งสัญญาณระยะไกล	RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO
ประสิทธิภาพของการติดต่อสัญญาณทางไกล	AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A
พื้นที่หน้าตัดระยะไกล	สูงสุด 1.5 มม²
วิธีการติดตั้ง	ราง DIN ขนาด 35 มม
วัสดุสำหรับที่อยู่อาศัย	UL94-V0
ระดับการป้องกัน	IP20
ขนาดโครงร่าง (ไม่รวมขั้วต่อ)	104.7 mm × 54 mm × 65 mm (ความอดทน ± 1 mm)
อุณหภูมิในการทำงาน	-40 ℃ ~ +70 ℃
ความชื้นสัมพัทธ์	≤ 95% (25 ℃)
ความสูงในการปฏิบัติการ	≤ 3000 m
การรับรองผลิตภัณฑ์	TUV
ลักษณะการปกป้องสิ่งแวดล้อม	RoHS

คู่มือการเลือก:

พารามิเตอร์

โมเดล

Iimp

โหมดป้องกัน

หลักการทำงาน

ขนาด

VPD1000-40/3P

DC 1000 V

DC 1300 V

4.0 kV

20 kA

40 kA

V+-V- & V+-PE & V--PE

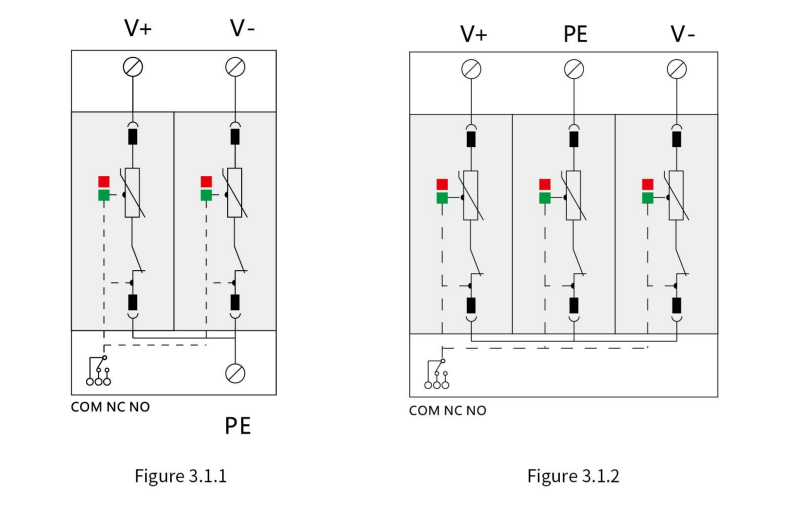

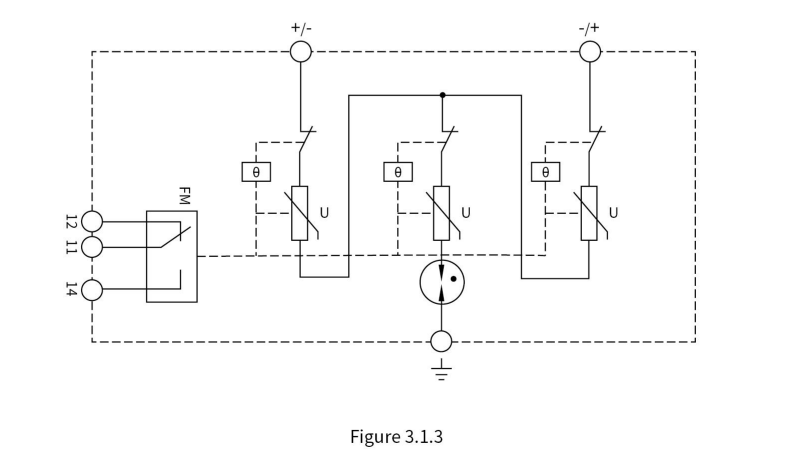

Figure3.1.2

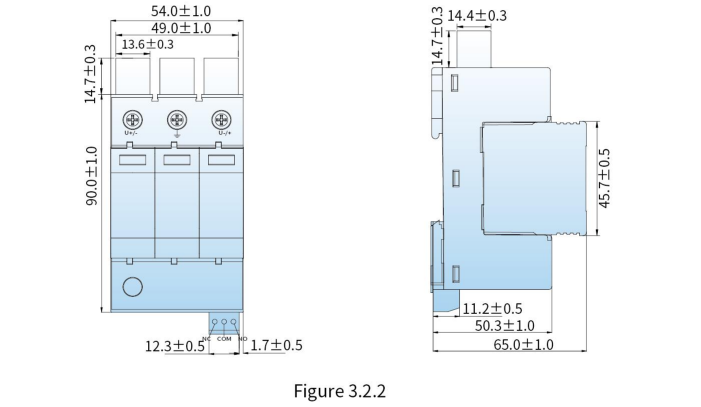

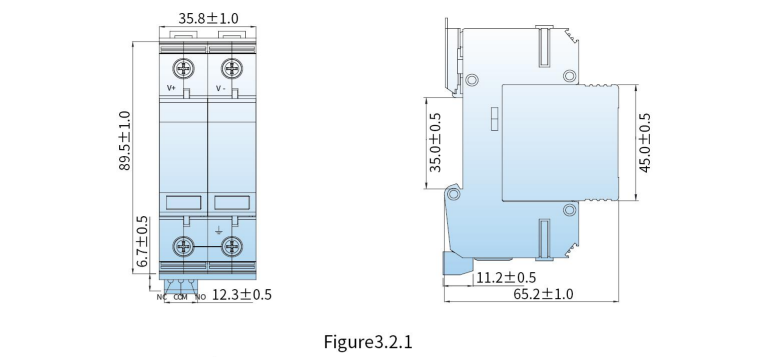

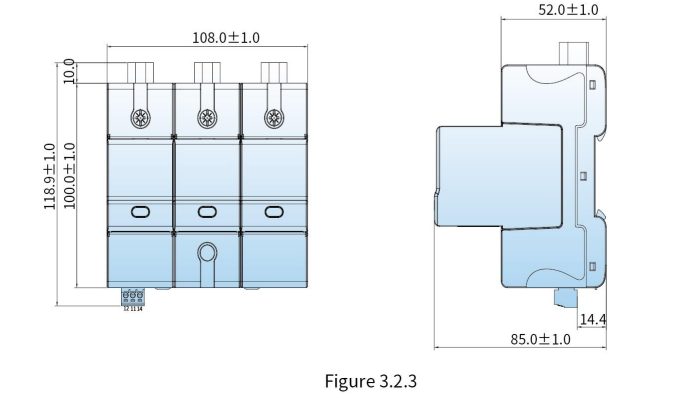

Figure 3.2.2

หลักการทำงาน:

เอกสารประกอบ

แคตตาล็อก SPD

แอปพลิเคชั่น

พลังงานแสงอาทิตย์

พลังงานลม

การกักเก็บพลังงาน

การผลิตอัจฉริยะ
