อุปกรณ์ป้องกันไฟกระชาก PV Type 1+2 ซีรีส์ VPD1000-40 (T1+T2)

SN

ชื่อ

ข้อกำหนด, รหัสประเภท

1

รหัสการออกแบบ

VP

2

ซีรีส์สินค้า

D

3

แรงดันไฟฟ้าปกติในการทำงาน Un

1000: DC 1000 V; 1500: DC 1500 V

4

กระแสระบายสูงสุด Imax

40: 40 kA;

5

โหมดป้องกัน

3P: 3P

6

ประเภทการทดสอบ

T1+T2

โมเดล

VPD1000-40/3P (T1+T2)

อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11

Type 1+2

โหมดป้องกัน

V+ & V--/PE

แรงดันไฟฟ้าปกติในการทำงาน Un

DC 1000 V

แรงดันการทำงานต่อเนื่องสูงสุด Uc

DC 1300 V

กระแสพัลส์ Iimp (10/350 μs)

6.25 kA

กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs)

20 kA

กระแสระบายสูงสุด Imax (8/20 μs)

40 kA

ระดับการป้องกันแรงดันไฟฟ้า เปิด

≤ 4.0 kV

กระแสลัดวงจรที่ได้รับการจัดอันดับ Iscpv

1000 A

กระแสรั่ว

≤ 20 μA

เวลาตอบสนอง

≤ 25 ns

ฟิวส์สำรองสูงสุด

125 A gL/gG

พื้นที่หน้าตัด

6 ~ 25 mm²

แรงบิดในการขัน

3 N·m

การแสดงปกติ/ข้อผิดพลาด

เขียว/แดง

โหมดส่งสัญญาณระยะไกล

RSC: การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO

ประสิทธิภาพของการติดต่อสัญญาณทางไกล

AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A

พื้นที่หน้าตัดระยะไกล

สูงสุด 1.5 มม²

วิธีการติดตั้ง

ราง DIN ขนาด 35 มม

วัสดุสำหรับที่อยู่อาศัย

UL94-V0

ระดับการป้องกัน

IP20

อุณหภูมิในการทำงาน

-40 °C ~ +80 °C

ความชื้นสัมพัทธ์

≤ 95% (25 °C)

ความสูงในการปฏิบัติการ

≤ 4000 m

ขนาดโครงร่าง (ไม่รวมขั้วต่อ)

90 mm × 50 mm × 80.5 mm (ความอดทน ± 1 mm)

โมเดล

Un

Uc

Up

In

Imax

โหมดป้องกัน

หลักการทำงาน

ขนาด

VPD1000-40/3P(T1+T2)

DC 1000 V

DC 1300 V

4.0 kV

20 kA

40 kA

V+ & V--/PE

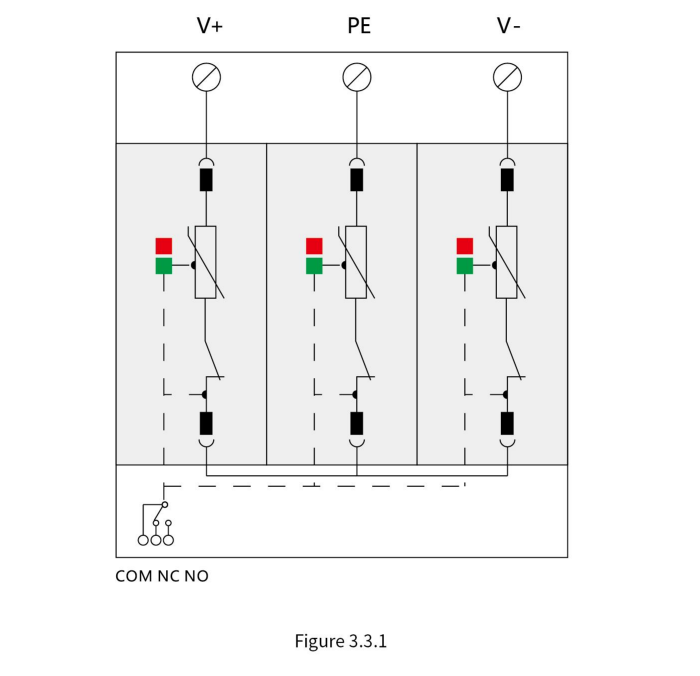

Figure 3.3.1

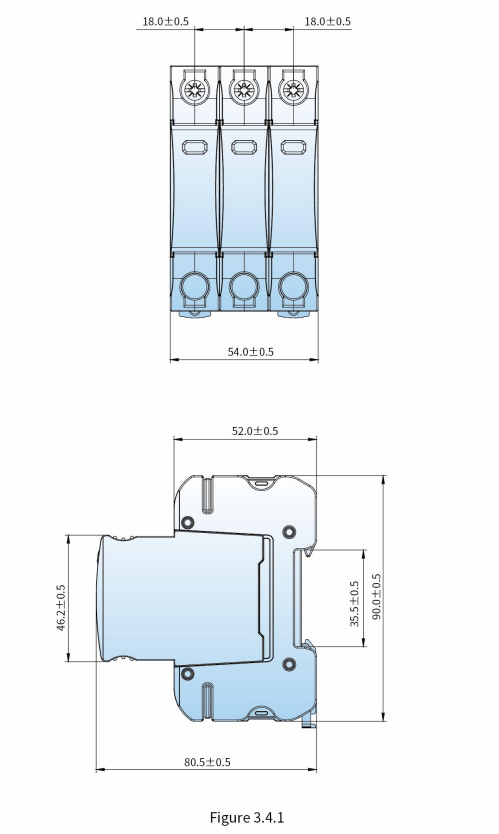

Figure 3.4.1
