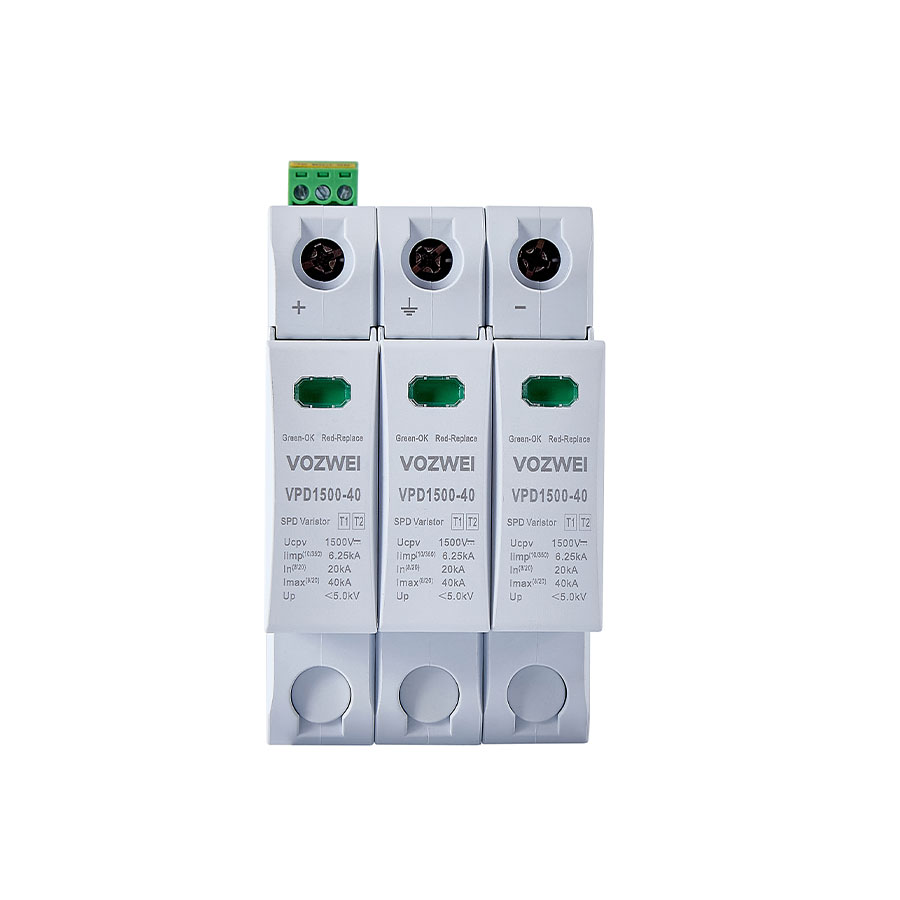

VPD1500, อุปกรณ์ป้องกันไฟกระชาก DC1500V (SPD)
- การป้องกันแบบรวม Type 1+Type 2 สำหรับระบบไฟฟ้า DC แรงดันสูง
- รองรับแรงดันสูงสุด DC1500V ด้วยกระแสกระแทก 6.25kA และความสามารถในการปล่อยกระแสสูงสุด 40kA
- การตอบสนองรวดเร็วต่ำกว่า 25ns และกระแสรั่วต่ำ
- โครงสร้างแบบถอดเปลี่ยนได้ สะดวกต่อการบำรุงรักษา
- มีสัญญาณเตือนระยะไกลสำหรับการตรวจสอบแบบรวมศูนย์
- เหมาะสำหรับระบบพลังงานแสงอาทิตย์ ระบบกักเก็บพลังงาน และเครือข่ายกระจายไฟ DC
พารามิเตอร์ทางเทคนิค
| หมายเลขสินค้า | VPD1500-40/3P(T1+T2) |
| SPD ตามมาตรฐาน EN 50539-11/IEC 61643-31 | Type 1+Type 2 (T1+T2) |
| โหมดการป้องกัน | +/-, +/PE, -/PE |
| แรงดันใช้งานปกติ Un | DC1250V |
| แรงดันทำงานต่อเนื่องสูงสุด Ucpv | DC1500V |
| กระแสกระแทก Iimp (10/350μs) | 6.25kA |
| กระแสปล่อยประจุพิกัด In (8/20μs) | 20kA |
| กระแสปล่อยประจุสูงสุด Imax (8/20μs) | 40kA |
| ระดับแรงดันป้องกัน Up | ≤5.0kV |
| กระแสลัดวงจรพิกัด Iscpv | 1000A |
| เวลาตอบสนอง | ≤25ns |
| ฟิวส์สำรองสูงสุด | 250A gL/gG |
| พื้นที่หน้าตัดสาย | 6~25mm² |
| กระแสรั่ว | ≤20μA |
| แรงบิดในการขัน | 3N·m |
| ตัวแสดงสถานะเสียหาย | โมดูลป้องกันฟ้าผ่ามีหน้าต่างแสดงสถานะซึ่งจะเปลี่ยนเป็นสีแดงเมื่อเกิดความขัดข้อง |

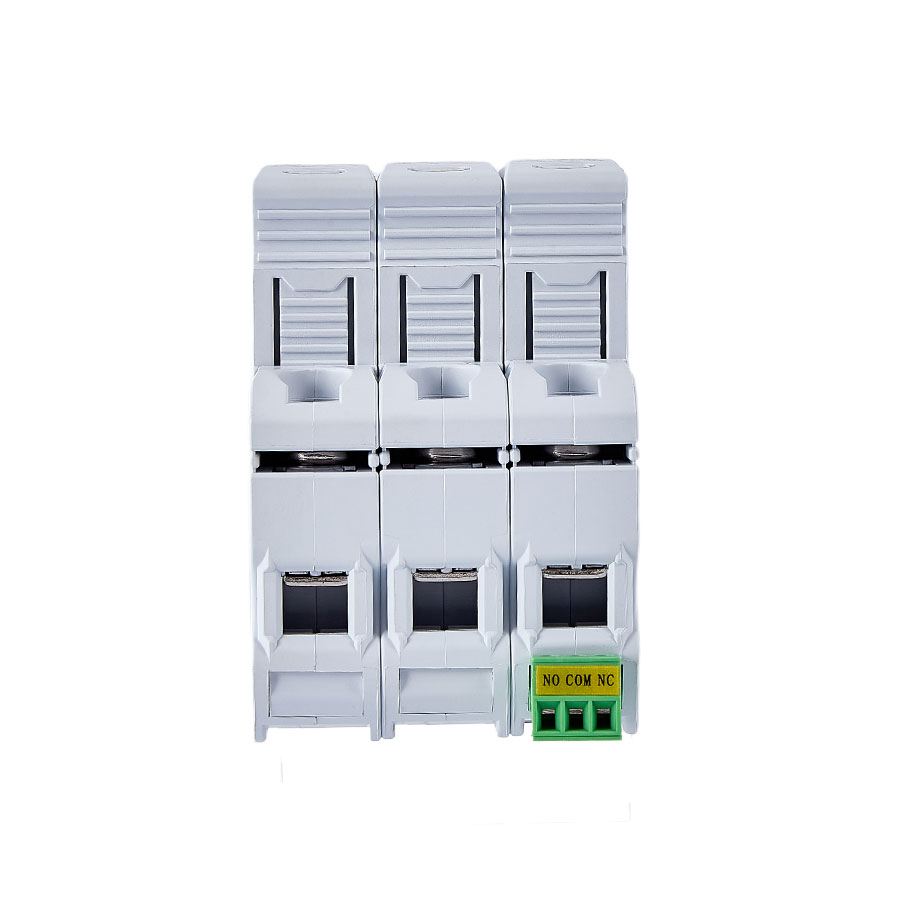

| โหมดสัญญาณระยะไกล | RSC: ขั้วสัญญาณระยะไกล, ขั้ว NC-COM-NO |
| ประสิทธิภาพของขั้วสัญญาณระยะไกล | AC: 250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A |
| พื้นที่หน้าตัดของสายสัญญาณระยะไกล | สูงสุด 1.5mm² |
| วิธีการติดตั้ง | 35mm DIN rail |
| วัสดุตัวเรือน | UL94-V0 |
| ระดับการป้องกัน | IP20 |
| ขนาดภายนอก (ไม่รวมขั้วต่อ) | 90mm × 54mm × 80.5mm |
| อุณหภูมิการทำงาน | -40℃~+70℃ |
| ความชื้นสัมพัทธ์ | ≤95%(25℃) |
| ความสูงการทำงาน | ≤2000m |
เคล็ดลับ: สำหรับข้อมูลเพิ่มเติม โปรดดูคู่มือผู้ใช้หรือแผ่นข้อมูลจำเพาะในเอกสารต่อไปนี้
