ผลิตภัณฑ์นี้ให้ความปลอดภัยและความน่าเชื่อถือที่พิสูจน์แล้วพร้อมการปรับตัวต่อโครงข่ายที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับการประยุกต์ใช้กับพลังงานหมุนเวียน รวมถึงระบบโซลาร์เซลล์และระบบกักเก็บพลังงาน ออกแบบมาเพื่อติดตั้งในระบบจ่ายไฟ DC ตัวแปลงไฟ อินเวอร์เตอร์ และกล่องรวมสายภายในโซน LPZ0 ถึง LPZ1 ให้การป้องกันอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากฟ้าผ่าโดยตรงหรือแรงดันชั่วขณะที่เหนี่ยวนำ
VP □ □–□/□□
1 2 3 4 5
|
SN |
ชื่อ |
ข้อกำหนด, รหัสประเภท |
|
1 |
รหัสการออกแบบ |
VP |
|
2 |
ซีรีส์สินค้า |
D |
|
3 |
แรงดันไฟฟ้าปกติในการทำงาน Un |
750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
|
4 |
กระแสระบายสูงสุด Imax |
40: 40 kA; |
|
5 |
โหมดป้องกัน |
2P: 2P; 3P: 3P |
ตัวอย่าง:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; โหมดการป้องกัน：2P.
|
โมเดล |
VPD1500-40/3P |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 2 |
|
โหมดป้องกัน |
V+-V- & V+-PE & V--PE |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
DC 1500 V |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
DC 1800 V |
|
กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs) |
/ |
|
ระดับการป้องกันแรงดันไฟฟ้า เปิด |
20 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
40 kA |
|
ระดับการป้องกันแรงดันไฟฟ้า เปิด |
≤ 5.5 kV |
|
กระแสลัดวงจรที่ได้รับการจัดอันดับ Iscpv |
1000 A |
|
เวลาตอบสนอง |
≤ 25 ns |
|
ฟิวส์สำรองสูงสุด |
125 A gL/gG |
|
พื้นที่หน้าตัด |
6 ~ 25 mm2 |
|
แรงบิดในการขัน |
3 N·m |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
|
โหมดส่งสัญญาณระยะไกล |
RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
|
ประสิทธิภาพของการติดต่อสัญญาณทางไกล |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
พื้นที่หน้าตัดระยะไกล |
สูงสุด 1.5 มม² |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม |
|
วัสดุสำหรับที่อยู่อาศัย |
UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
|
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
104.7 mm × 54 mm × 65 mm (ความอดทน ± 1 mm) |
|
อุณหภูมิในการทำงาน |
-40 ℃ ~ +80 ℃ |
|
ความชื้นสัมพัทธ์ |
≤ 95% (25 ℃) |
|
ความสูงในการปฏิบัติการ |
≤ 4000 m |
|
การรับรองผลิตภัณฑ์ |
TUV |
|
ลักษณะการปกป้องสิ่งแวดล้อม |
RoHS |
|
พารามิเตอร์ โมเดล |
Un |
Uc |
Up |
In |
Iimp |
โหมดป้องกัน |

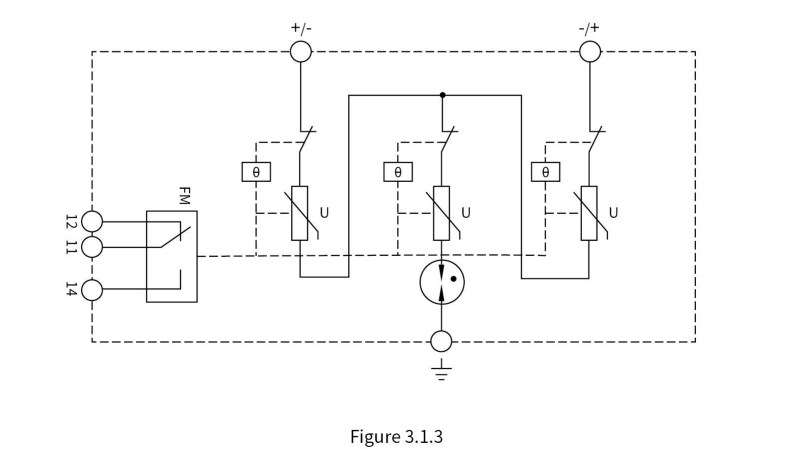

หลักการทำงาน |

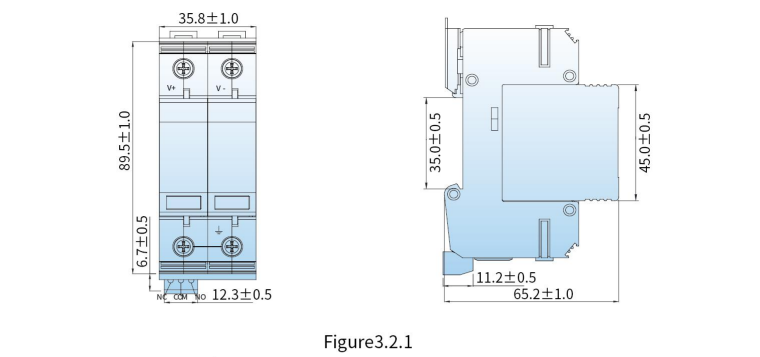

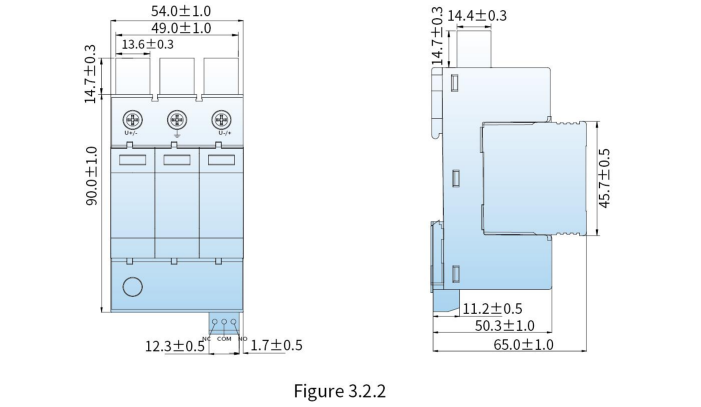

ขนาด |
|
DC 1500 V |
DC 1800 V |
5.5 kV |
20 kA |
40 kA |
V+-V- & V+-PE & V--PE |

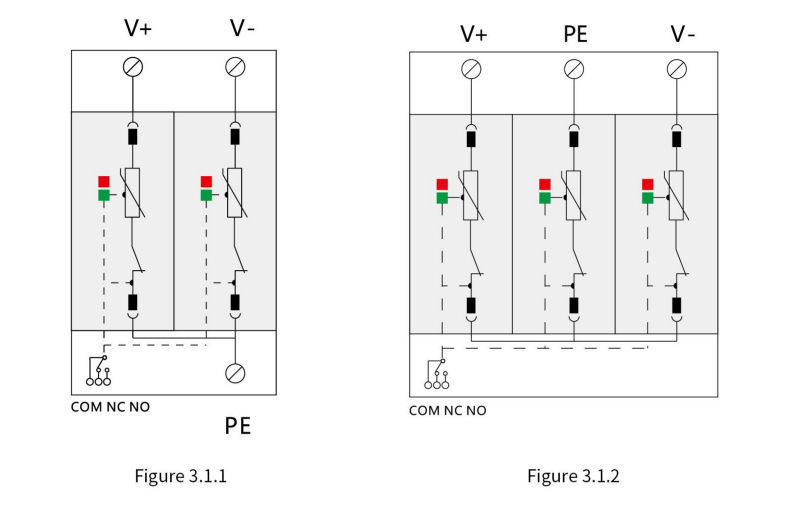

Figure3.1.2 |

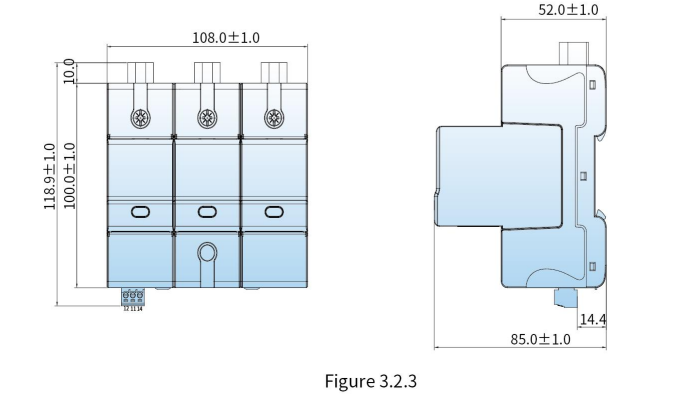

Figure3.2.3 |
