อุปกรณ์ป้องกันไฟกระชาก AC Type 1+2 ซีรีส์ VPD1500-40 (T1+T2)
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA
- กระแสระบายสูงสุด Imax (8/20 μs): 40 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: DC 1300 V / DC 1500V
- โหมดการป้องกันวงจรที่เลือกได้: 3P
- ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน:
ผลิตภัณฑ์แสดงให้เห็นถึงความปลอดภัยสูง ความน่าเชื่อถือ และความเข้ากันได้กับกริดเป็นอย่างดี เหมาะอย่างยิ่งสำหรับการประยุกต์ใช้กับพลังงานหมุนเวียน รวมถึงระบบโซลาร์เซลล์และระบบกักเก็บพลังงาน ออกแบบมาเพื่อติดตั้งในระบบจ่ายไฟ DC ตัวแปลงไฟ อินเวอร์เตอร์ และกล่องรวมสายภายในโซน LPZ0 ถึง LPZ1 ให้การป้องกันอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากฟ้าผ่าโดยตรงหรือแรงดันชั่วขณะที่เหนี่ยวนำ
การตั้งชื่อ:
VP □ □–□/□ □
1 2 3 4 5 6
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | D |
3 | แรงดันไฟฟ้าปกติในการทำงาน Un | 1000: DC 1000 V; 1500: DC 1500 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA; |
5 | โหมดป้องกัน | 3P: 3P |
6 | ประเภทการทดสอบ | T1+T2 |
ตัวอย่าง:VPD1000-40/3P(T1+T2) → Un: DC 1000 V; Imax: 40 kA; โหมดการป้องกัน：3P; ประเภทการทดสอบ: T1+T2.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPD1500-40/3P (T1+T2) |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 1+2 |
โหมดป้องกัน | V+ & V--/PE |
แรงดันไฟฟ้าปกติในการทำงาน Un | DC 1250 V |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | DC 1500 V |
กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs) | 6.25 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | 20 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 40 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | ≤ 5.0 kV |
กระแสลัดวงจรที่ได้รับการจัดอันดับ Iscpv | 1000 A |
กระแสรั่ว | ≤ 20 μA |
เวลาตอบสนอง | ≤ 25 ns |
ฟิวส์สำรองสูงสุด | 125 A gL/gG |
พื้นที่หน้าตัด | 6 ~ 25 mm2 |
แรงบิดในการขัน | 3 N·m |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
โหมดส่งสัญญาณระยะไกล | RSC: การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
ประสิทธิภาพของการติดต่อสัญญาณทางไกล | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
พื้นที่หน้าตัดระยะไกล | สูงสุด 1.5 มม² |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ระดับการป้องกัน | IP20 |
อุณหภูมิในการทำงาน | -40 ℃ ~ +80 ℃ |
ความชื้นสัมพัทธ์ | ≤ 95% (25 ℃) |
ความสูงในการปฏิบัติการ | ≤ 4000 m |
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) | 90 mm × 50 mm × 80.5 mm (ความอดทน ± 1 mm) |
คู่มือการเลือก:
โมเดล | Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด |

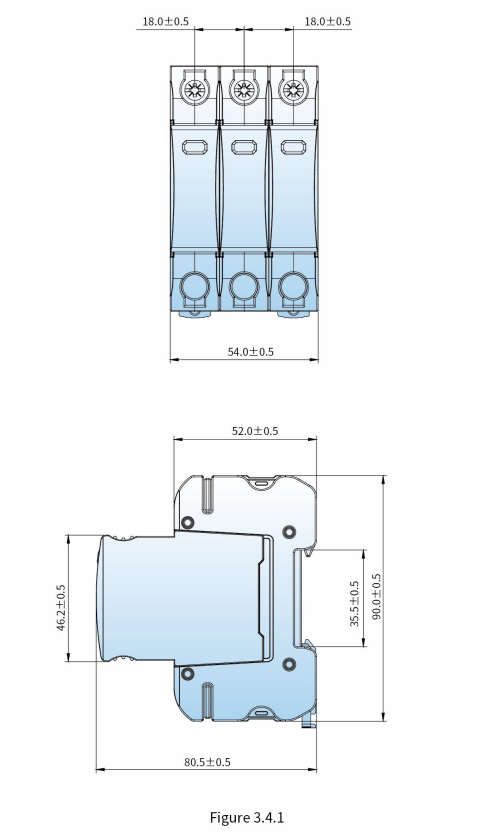

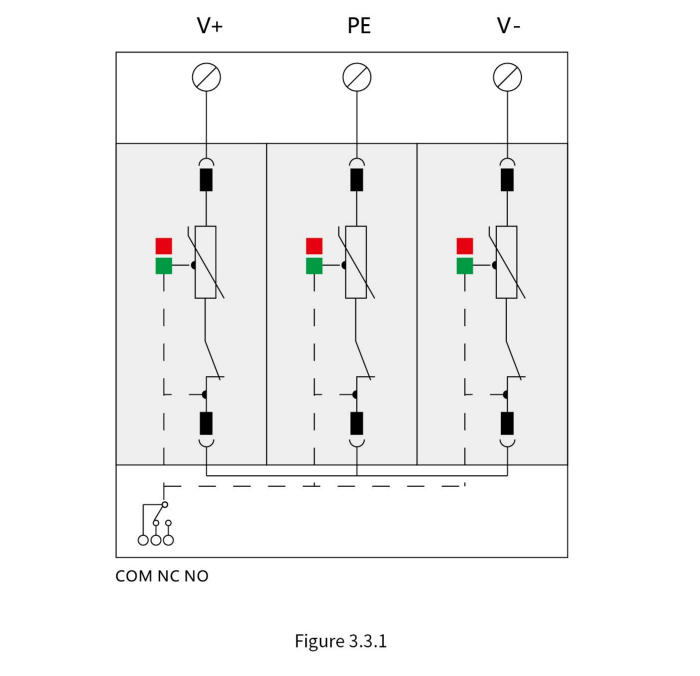

DC 1250 V | DC 1500 V | 5.0 kV | 20 kA | 40 kA | V+ & V--/PE | Figure 3.3.1 | Figure 3.4.1 |
