อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPD2000-40
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA
- กระแสระบายสูงสุด Imax (8/20 μs): 40 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: DC 1000 V / DC 1300 V / DC 1800 V / DC 2450 V
- โหมดการป้องกันวงจรที่เลือกได้: 2P / 3P
- ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน:
ผลิตภัณฑ์นี้ให้ความปลอดภัยและความน่าเชื่อถือที่พิสูจน์แล้วพร้อมการปรับตัวต่อโครงข่ายที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับการประยุกต์ใช้กับพลังงานหมุนเวียน รวมถึงระบบโซลาร์เซลล์และระบบกักเก็บพลังงาน ออกแบบมาเพื่อติดตั้งในระบบจ่ายไฟ DC ตัวแปลงไฟ อินเวอร์เตอร์ และกล่องรวมสายภายในโซน LPZ0 ถึง LPZ1 ให้การป้องกันอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากฟ้าผ่าโดยตรงหรือแรงดันชั่วขณะที่เหนี่ยวนำ
การตั้งชื่อ:
VP □ □–□/□□
1 2 3 4 5
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | D |
3 | แรงดันไฟฟ้าปกติในการทำงาน Un | 750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA; |
5 | โหมดป้องกัน | 2P: 2P; 3P: 3P |
ตัวอย่าง:VPD750-40/2P → Un: DC 750 V; Imax: 40 kA; โหมดการป้องกัน：2P.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPD2000-40/3P |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 2 |
โหมดป้องกัน | V+-V- & V+/V--PE |
แรงดันไฟฟ้าปกติในการทำงาน Un | DC 2000 V |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | DC 2450 V |
กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs) | 5.0 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | 20 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 40 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | ≤ 8.5 kV |
กระแสลัดวงจรที่ได้รับการจัดอันดับ Iscpv | 1000 A |
เวลาตอบสนอง | V+-V- ≤ 25 ns, V+/V—PE ≤ 100 ns |
ฟิวส์สำรองสูงสุด | 125 A gL/gG |
พื้นที่หน้าตัด | 1.5 ~ 25 mm2 |
แรงบิดในการขัน | ขั้วต่อสายไฟ: 2.5 N·m, ขั้วสัญญาณระยะไกล: 0.25 N·m |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
โหมดส่งสัญญาณระยะไกล | สัญญาณเตือนคอนแทคแห้ง (RSC: คอนแทคสัญญาณระยะไกล), คอนแทค 12-11-14 |
ประสิทธิภาพของการติดต่อสัญญาณทางไกล | AC: 250 V/0.5 A,125 V/1 A; DC: 30 V/0.1 A |
พื้นที่หน้าตัดระยะไกล | สูงสุด 1.5 มม² |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ระดับการป้องกัน | IP20 |
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) | 100.0 mm × 108.0 mm × 85.0 mm (ความอดทน ± 1 mm) |
อุณหภูมิในการทำงาน | -40 ℃ ~ +85 ℃ |
ความชื้นสัมพัทธ์ | ≤ 95% (25 ℃) |
ความสูงในการปฏิบัติการ | -500m ~ 4000 m |
การรับรองผลิตภัณฑ์ | TUV |
ลักษณะการปกป้องสิ่งแวดล้อม | RoHS |
คู่มือการเลือก:

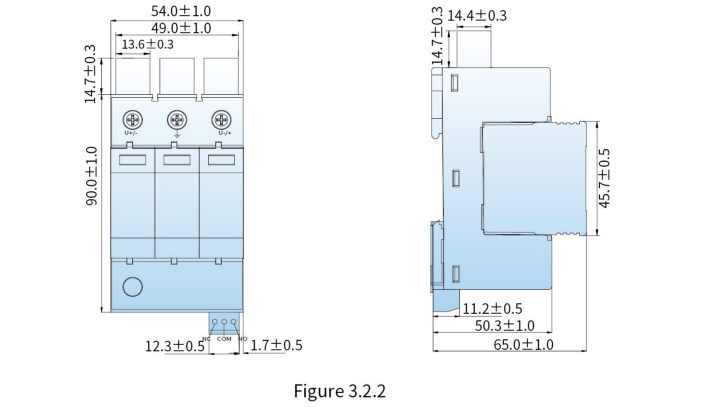

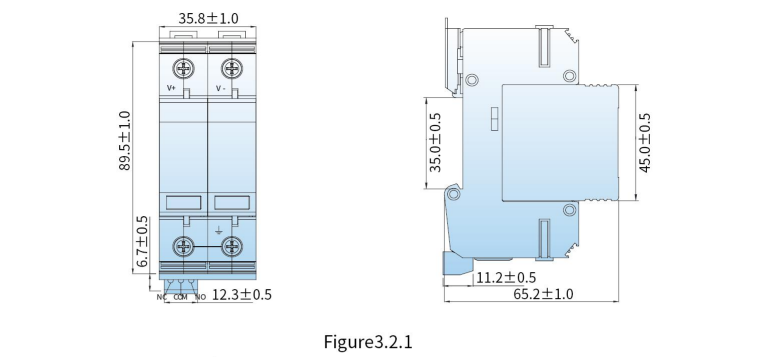

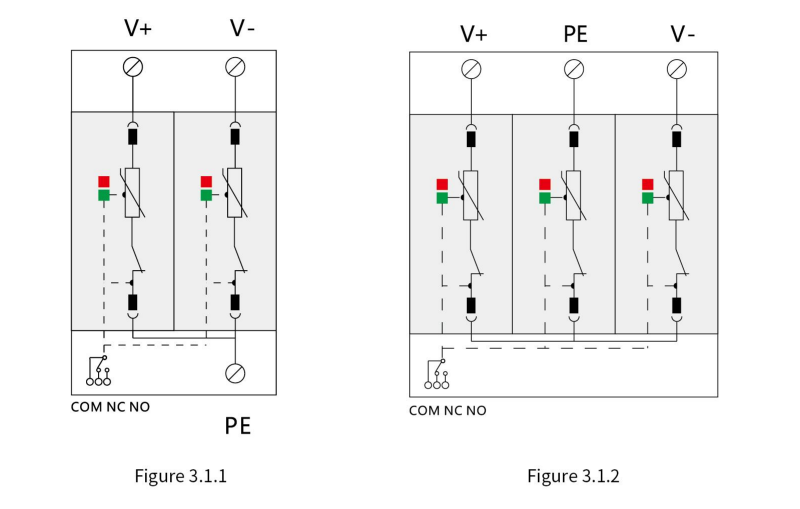

พารามิเตอร์ โมเดล | Un | Uc | Up | In | Iimp | โหมดป้องกัน | หลักการทำงาน | ขนาด |

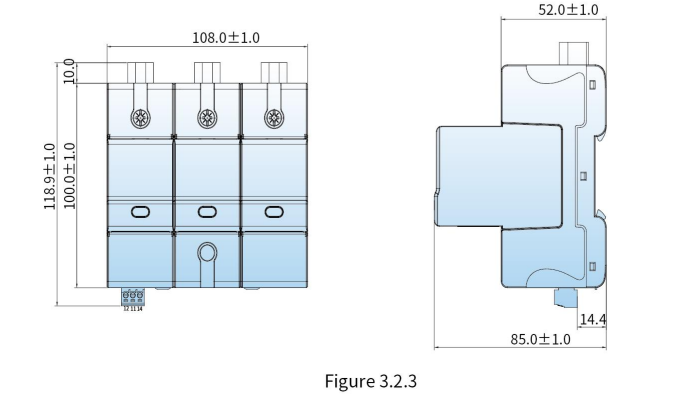

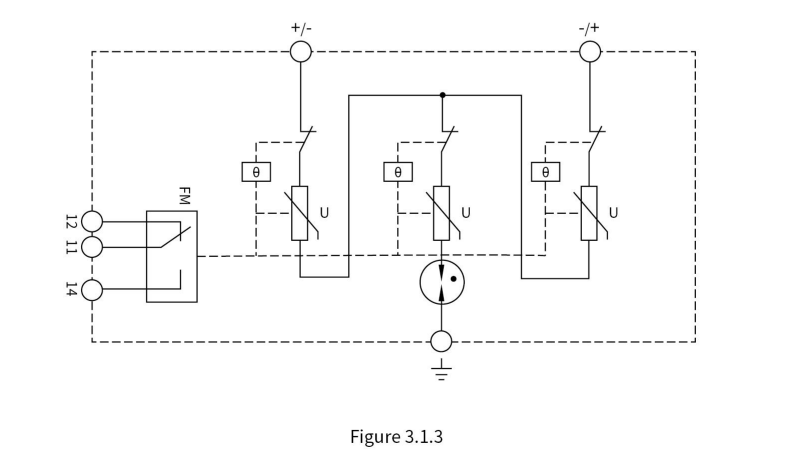

DC 2000 V | DC 2450 V | 8.5 kV | 20 kA | 40 kA | V+-V- & V+/V--PE | Figure3.1.4 | Figure 3.2.3 |
