อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPD48-40
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA
- กระแสระบายสูงสุด Imax (8/20 μs): 40 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: DC 85 V
- โหมดการป้องกันวงจรที่เลือกได้: 1P / 2P
- ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน:
ผลิตภัณฑ์มีความปลอดภัยและเชื่อถือได้พร้อมความสามารถในการปรับตัวกับกริดได้ดีมันให้การป้องกันระหว่างสายและระหว่างสายกับกราวด์ป้องกัน(PE)สำหรับพอร์ตระบบแรงดันไฟฟ้ากระแสตรงต่างๆปกป้องอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายอย่างมีประสิทธิภาพจากฟ้าผ่าโดยตรงหรือแรงดันชั่วคราวที่เกิดขึ้นจากการเหนี่ยวนำ
การตั้งชื่อ:
VP □ □–□/□□
1 2 3 4 5
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | D |
3 | แรงดันไฟฟ้าปกติในการทำงาน Un | 48: DC 48 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA; |
5 | โหมดป้องกัน | 1P: 1P; 2P: 2P |
ตัวอย่าง:VPD48-40/2P → Un: DC 48 V; Imax: 40 kA; โหมดการป้องกัน：2P.
พารามิเตอร์ทางเทคนิค:
โมเดล | |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 2 |
โหมดป้องกัน | V+-PE & V--PE |
แรงดันไฟฟ้าปกติในการทำงาน Un | DC 48 V |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | DC 85 V |
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) | 20 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 40 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | ≤ 0.6 kV |
กระแสรั่ว | ≤ 20 μA |
เวลาตอบสนอง | ≤ 25 ns |
พื้นที่หน้าตัด | 6 ~ 25 mm2 |
แรงบิดในการขัน | 3 N·m |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
โหมดส่งสัญญาณระยะไกล | RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
ประสิทธิภาพของการติดต่อสัญญาณทางไกล | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
พื้นที่หน้าตัดระยะไกล | สูงสุด 1.5 มม² |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ระดับการป้องกัน | IP20 |
คู่มือการเลือก:
โมเดล | Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด |

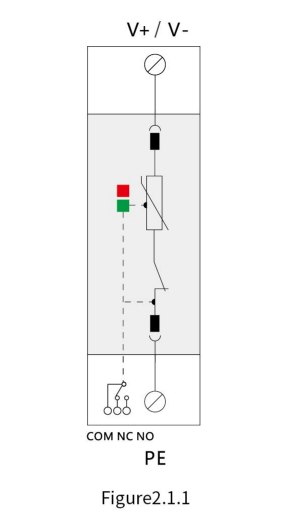

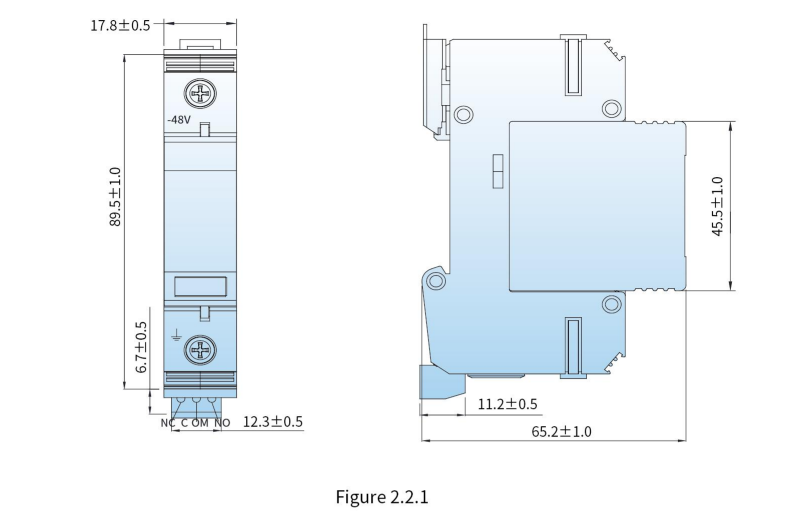

VPD48-40/1P | DC 48 V | DC 85 V | 0.6 kV | 20 kA | 40 kA | V+/V--PE | Figure 2.1.1 | Figure 2.2.1 |

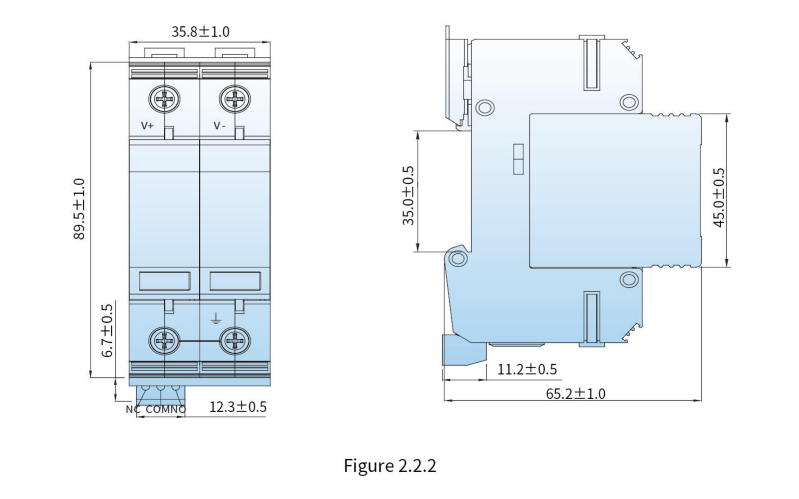

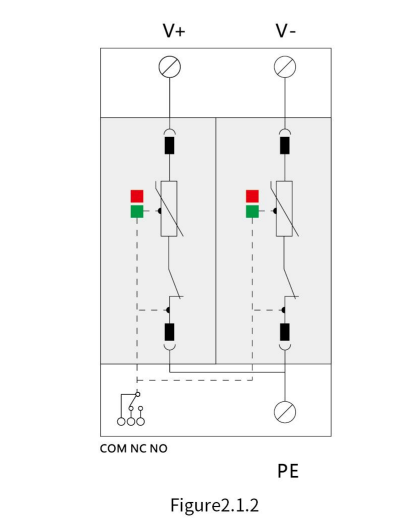

VPD48-40/2P | DC 48 V | DC 85 V | 0.6 kV | 20 kA | 40 kA | V+-PE & V--PE | Figure 2.1.2 | Figure 2.2.2 |
หลักการทำงาน:
