อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPD600-40
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA
- กระแสระบายสูงสุด Imax (8/20 μs): 40 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: DC 600 V / DC 830 V
- โหมดการป้องกันวงจรที่เลือกได้: 2P / 3P
- ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน:
ผลิตภัณฑ์นี้ให้ความปลอดภัยและความน่าเชื่อถือที่พิสูจน์แล้ว พร้อมความสามารถในการปรับตัวต่อกริดที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับการประยุกต์ใช้พลังงานหมุนเวียน รวมถึงระบบโซลาร์เซลล์และระบบกักเก็บพลังงาน ออกแบบมาเพื่อติดตั้งในระบบจ่ายไฟ DC ครอบคลุมเขต LPZ1 ถึง LPZ3 ซึ่งรวมถึงเครื่องแปลงสัญญาณ อินเวอร์เตอร์ และกล่องรวมสายไฟ ทำให้สามารถปกป้องอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากผลกระทบโดยอ้อมของฟ้าผ่าและแรงดันไฟฟ้าชั่วขณะที่เกิดขึ้นได้อย่างมีประสิทธิภาพ
การตั้งชื่อ:
VP □ □–□/□□
1 2 3 4 5
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | D |
3 | แรงดันไฟฟ้าปกติในการทำงาน Un | 600: DC 600 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA; |
5 | โหมดป้องกัน | 2P: 2P; 3P: 3P |
ตัวอย่าง:VPD600-40/2P → Un: DC 600 V; Imax: 40 kA; โหมดการป้องกัน：2P.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPD600-40/2P |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 2 |
โหมดป้องกัน | V+-PE & V--PE |
แรงดันไฟฟ้าปกติในการทำงาน Un | DC 600 V |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | DC 750 V |
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) | 20 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 40 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | ≤ 2.5 kV |
กระแสรั่ว | ≤ 25 ns |
ฟิวส์สำรองสูงสุด | 125 A gL/gG |
พื้นที่หน้าตัด | 6 ~ 25 mm2 |
แรงบิดในการขัน | 3 N·m |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
โหมดส่งสัญญาณระยะไกล | RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
ประสิทธิภาพของการติดต่อสัญญาณทางไกล | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
พื้นที่หน้าตัดระยะไกล | สูงสุด 1.5 มม² |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) | 89.5 mm × 35.8 mm × 65.2 mm (ความอดทน ± 1 mm) |
ลักษณะการปกป้องสิ่งแวดล้อม | RoHS |
คู่มือการเลือก:
โมเดล | Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด |

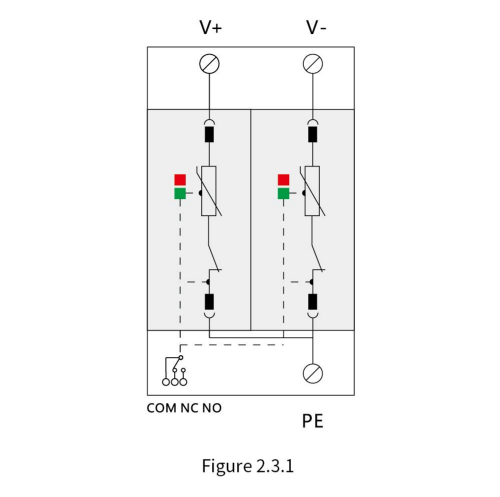

VPD600-40/2P | DC 600 V | DC 750 V | 2.5 kV | 20 kA | 40 kA | V+-PE & V--PE | Figure 2.3.1 | Figure 2.4.1 |

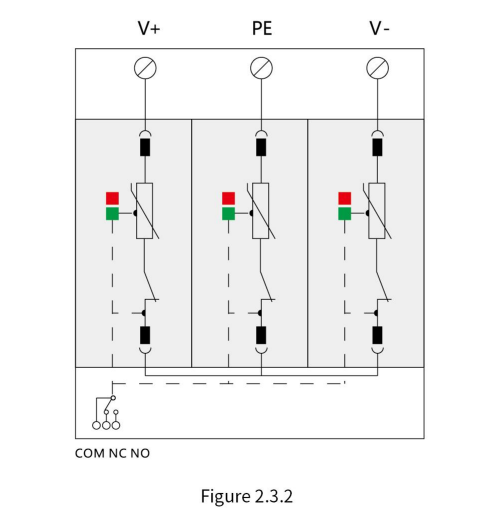

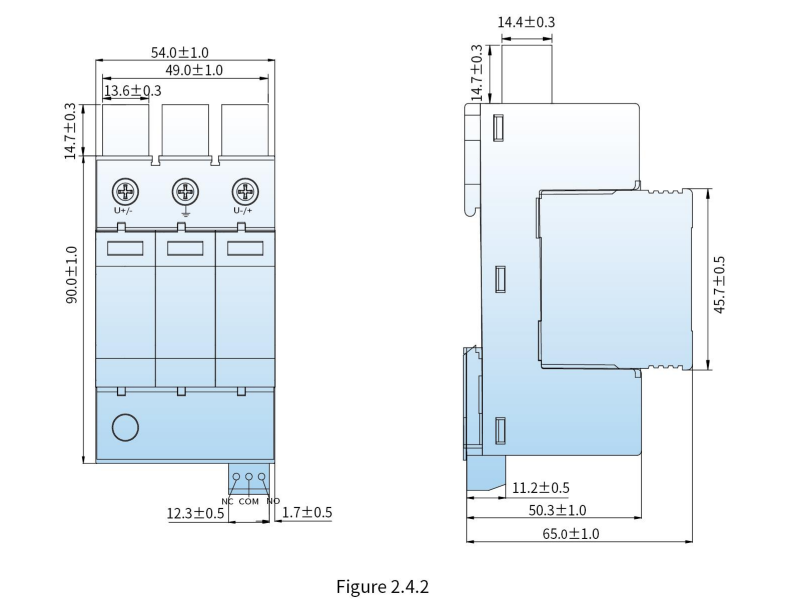

VPD600-40/3P | DC 600 V | DC 830 V | 2.8 kV | 20 kA | 40 kA | V+ & V--PE | Figure 2.3.2 | Figure 2.4.2 |
หลักการทำงาน:
