แอปพลิเคชัน:
ผลิตภัณฑ์แสดงให้เห็นถึงความปลอดภัยสูง ความน่าเชื่อถือ และความเข้ากันได้กับกริดเป็นอย่างดี เหมาะอย่างยิ่งสำหรับการประยุกต์ใช้กับพลังงานหมุนเวียน รวมถึงระบบโซลาร์เซลล์และระบบกักเก็บพลังงาน ออกแบบมาเพื่อติดตั้งในระบบจ่ายไฟ DC ตัวแปลงไฟ อินเวอร์เตอร์ และกล่องรวมสายภายในโซน LPZ0 ถึง LPZ1 ให้การป้องกันอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากฟ้าผ่าโดยตรงหรือแรงดันชั่วขณะที่เหนี่ยวนำ
การตั้งชื่อ:
VP □ □–□/□ □
1 2 3 4 5 6
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | D |
3 | แรงดันไฟฟ้าปกติในการทำงาน Un | 600: DC 600 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA |
5 | โหมดป้องกัน | 2P: 2P |
6 | ประเภทการทดสอบ | T1+T2: Type 1+2 |
ตัวอย่าง:VPD600-40/3P(T1+T2) → Un: DC 600 V; Imax: 40 kA; โหมดการป้องกัน:2P; ประเภทการทดสอบ: Type 1+2.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPD600-40/3P(T1+T2) |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 1+2 |
โหมดป้องกัน | V+ & V--PE |
แรงดันไฟฟ้าปกติในการทำงาน Un | DC 600 V |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | DC 830 V |
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) | 20 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 40 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | ≤ 2.8 kV |
กระแสรั่ว | 125 A gL/gG |
ฟิวส์สำรองสูงสุด | 6 ~ 25 mm2 |
การลอกปลายความยาว | 12.5 mm |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม |
วัสดุสำหรับที่อยู่อาศัย | PA66 UL94-V0 |
ระดับการป้องกัน | IP20 |
อุณหภูมิในการทำงาน | -40 ℃ ~ +80 ℃ |
ความชื้นสัมพัทธ์ | ≤ 95% (25 ℃) |
ความสูงในการปฏิบัติการ | ≤ 4000 m |
คู่มือการเลือก:
โมเดล | Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด |

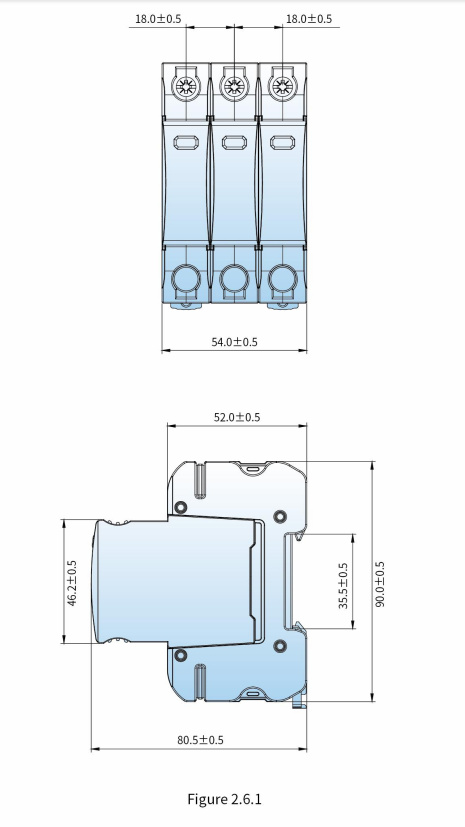

VPD600-40/3P(T1+T2) | DC 600 V | DC 830 V | 2.8 kV | 20 kA | 40 kA | V+ & V--PE | Figure 2.5.1 | Figure 2.6.1 |

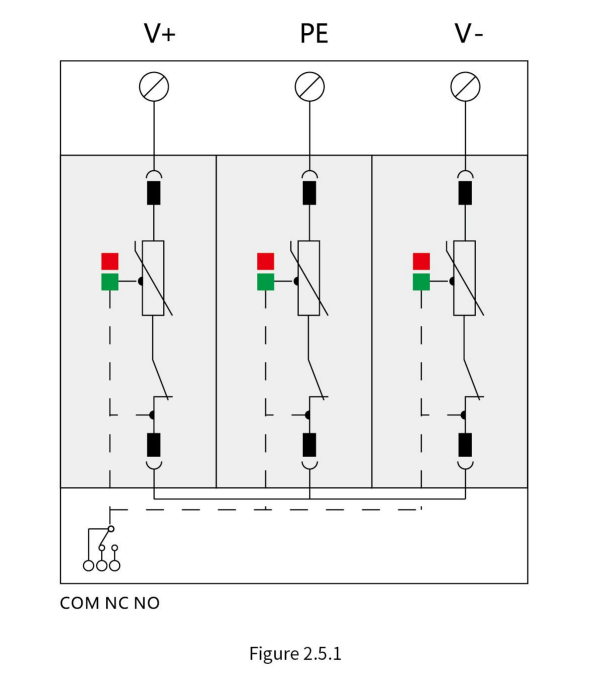

หลักการทำงาน:
