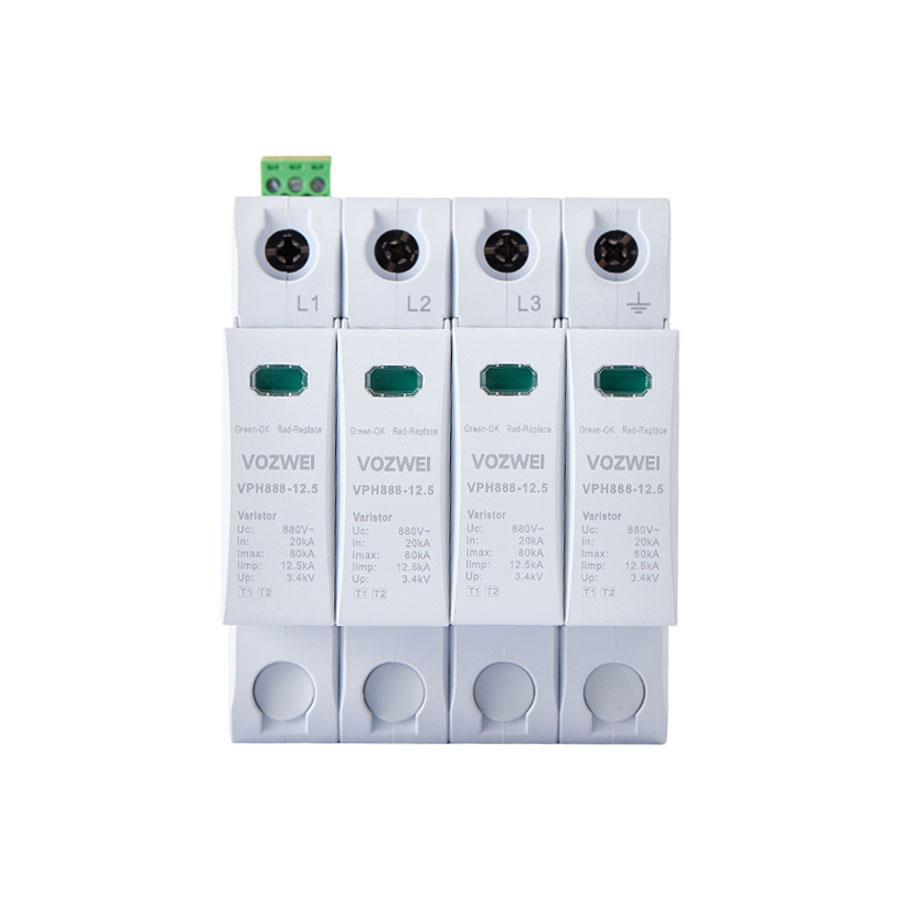

VPH-888, อุปกรณ์ป้องกันไฟกระชาก AC880V (SPD)

  • การออกแบบแบบรวม Type 1+Type 2 เพื่อการป้องกันไฟกระชากและฟ้าผ่าอย่างครบถ้วน
  • รองรับระบบไฟฟ้า AC ได้สูงสุด 880V ด้วยกระแสกระแทก 12.5kA และความสามารถในการปล่อยกระแสสูงสุด 80kA
  • การตอบสนองรวดเร็วต่ำกว่า 25ns พร้อมระดับแรงดันตกค้างต่ำ
  • โครงสร้างแบบถอดเปลี่ยนได้ สะดวกต่อการติดตั้งและบำรุงรักษา
  • มีขั้วสัญญาณเตือนระยะไกลสำหรับการตรวจสอบสถานะการทำงานแบบเรียลไทม์

พารามิเตอร์ทางเทคนิค

หมายเลขสินค้า VPH888-12.5/3P+1P (T1+T2)
SPD ตามมาตรฐาน EN/IEC 61643-11 Type 1+Type 2 (T1+T2)
ประเภทเครือข่าย IT-TN
การใช้งาน L-PE
แรงดันทำงานต่อเนื่องสูงสุด Uc AC880V, 50Hz/60Hz
กระแสกระแทก Iimp (10/350μs) 12.5kA
กระแสปล่อยประจุพิกัด In (8/20μs) 20kA
กระแสปล่อยประจุสูงสุด Imax (8/20µs) 80kA
ระดับแรงดันป้องกัน Up ≤3.4kV
อุปกรณ์ป้องกันภายใน มีอุปกรณ์ตัดวงจรด้วยความร้อนภายในตัว
ฟิวส์สำรองสูงสุด 250A gL/gG
ความสามารถทนต่อกระแสลัดวงจร 25kArms
เวลาตอบสนอง ≤25ns
พื้นที่หน้าตัดสาย 6~35mm²
ความยาวในการปอกสาย 12.5mm
แรงบิดในการขัน 3N·m
ตัวแสดงสถานะเสียหาย โมดูลป้องกันฟ้าผ่ามีหน้าต่างแสดงสถานะซึ่งจะเปลี่ยนเป็นสีแดงเมื่อเกิดความขัดข้อง

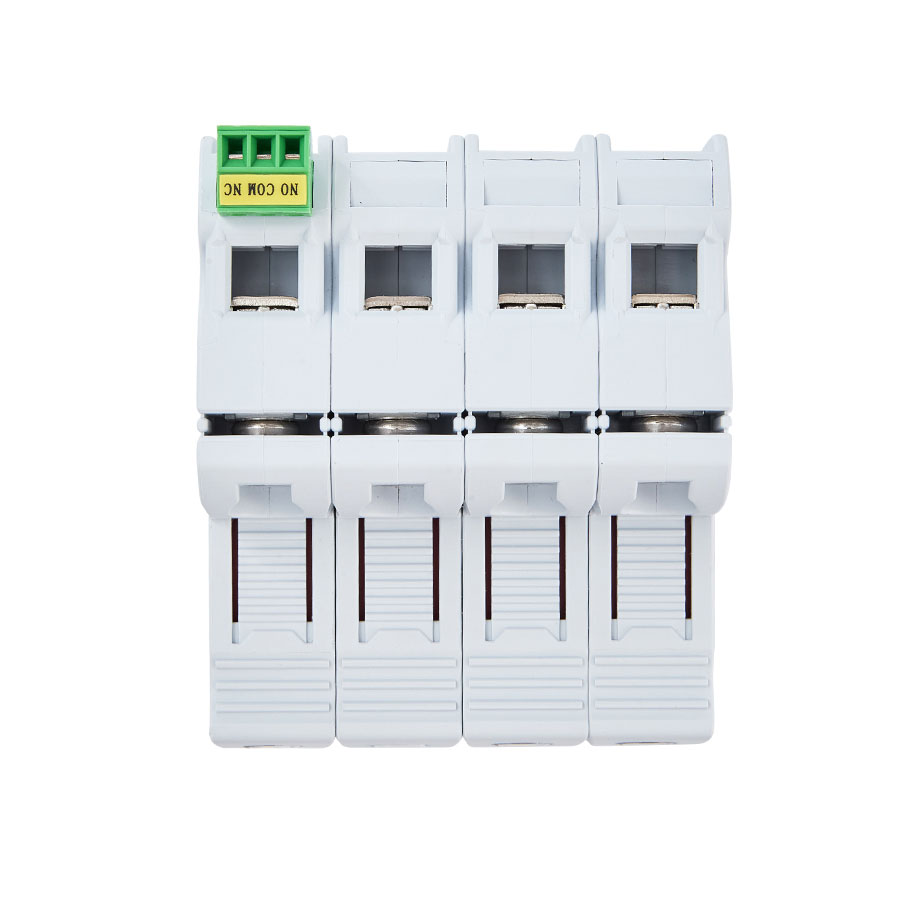

โหมดสัญญาณระยะไกล RSC: ขั้วสัญญาณระยะไกล, ขั้ว NC-COM-NO
ประสิทธิภาพของขั้วสัญญาณระยะไกล AC: 250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A
พื้นที่หน้าตัดของสายสัญญาณระยะไกล สูงสุด 1.5mm²
วิธีการติดตั้ง 35mm DIN rail
วัสดุตัวเรือน PBT UL94-V0
ระดับการป้องกัน IP20
อุณหภูมิการทำงาน -40℃~+80℃
ความชื้นสัมพัทธ์ ≤95% (25℃)
ความสูงการทำงาน ≤3000m
ระยะห่างทางไฟฟ้าตาม EN 60664-1:2003 ≥6mm
ขนาดภายนอก (ไม่รวมขั้วต่อ) 90mm × 72mm × 77mm
โมดูลถอดเปลี่ยนได้ โมดูลถอดเปลี่ยนได้
