อุปกรณ์ป้องกันไฟกระชาก AC Type 1 ซีรีส์ VPH385-30

กระแสไฟกระชาก Iimp (10/350 μs): 30 kA
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs): 30 kA
แรงดันไฟฟ้าสูงสุดในการใช้งานต่อเนื่อง Uc: AC 385 V
โหมดการป้องกันวงจรที่สามารถเลือกได้: 2P / 3P / 4P / 3N NPE
ใช้เทคโนโลยีกราไฟท์คุณภาพสูงหรือหลอดระบายไอกราไฟท์ (GDT) พร้อมความสามารถสูงในการตัดกระแสต่อเนื่อง

แอปพลิเคชัน:

ผลิตภัณฑ์นี้เป็นอุปกรณ์ป้องกันไฟกระชากแรงดันต่ํา (SPD) ความจุสูง ออกแบบมาสําหรับการติดตั้งประเภท 1 (คลาส B) ที่ทางเข้าพลังงานหลักของระบบจําหน่ายไฟฟ้าแรงต่ํา ซึ่งตั้งอยู่ที่ขอบเขตระหว่างโซน LPZ0 และ LPZ1 ช่วยปกป้องอุปกรณ์ไฟฟ้าที่มีความละเอียดอ่อนจากความเสียหายจากฟ้าผ่าโดยตรงและแรงดันไฟฟ้าเกินชั่วคราว

การตั้งชื่อ:

VP □ □–□/□□

1 2 3 4 5

SN	ชื่อ	ข้อกำหนด, รหัสประเภท
1	รหัสการออกแบบ	VP
2	ซีรีส์สินค้า	H
3	แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc	385: AC 385 V
4	กระแสพัลส์ Iimp (10/350 μs)	30: 30 kA
5	โหมดป้องกัน	2P: 2P; 3P: 3P; 4P:4P; 3N+NPE: 3N+NPE

ตัวอย่าง: VPM275-40/3N NPG → Uc: AC 275 V; Imax: 40 kA; โหมดการป้องกัน: 3N NPG.

พารามิเตอร์ทางเทคนิค:

โมเดล	VPH385-30/4P
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11	Type 1
โหมดป้องกัน	L-PE & N-PE
แรงดันไฟฟ้าปกติในการทำงาน Un	AC 230/400 V 50/60 Hz
แรงดันการทำงานต่อเนื่องสูงสุด Uc	AC 385 V 50/60 Hz
กระแสพัลส์ Iimp (10/350 μs)	30 kA
ระดับการป้องกันแรงดันไฟฟ้า เปิด	≤ 1.9 kV
เวลาตอบสนอง	≤ 100 ns
พื้นที่หน้าตัด	6 ~ 35 mm²
การลอกปลายความยาว	12.5 mm
แรงบิดในการขัน	3 N·m
การแสดงปกติ/ข้อผิดพลาด	เขียว/แดง
โหมดส่งสัญญาณระยะไกล	RSC: การติดต่อสัญญาณระยะไกล, การติดต่อ NC-COM.
ประสิทธิภาพของการติดต่อสัญญาณทางไกล	แรงดันวงจรเปิดสูงสุด: 300 โวลต์; กระแสโหลดสูงสุด: 100 มิลลิแอมป์; ความต้านทานสมมูลของโหนด: 50Ω.
พื้นที่หน้าตัดระยะไกล	สูงสุด 1.5 มม²
วิธีการติดตั้ง	ราง DIN ขนาด 35 มม.
วัสดุสำหรับที่อยู่อาศัย	UL94-V0
ระดับการป้องกัน	IP20
อุณหภูมิในการทำงาน	-40 ℃ ~ +80 ℃
ความชื้นสัมพัทธ์	≤ 95% (25 ℃)
ความสูงในการปฏิบัติการ	≤ 3000 m
ขนาดโครงร่าง (ไม่รวมขั้วต่อ)	90 mm × 144 mm × 66 mm ( ความอดทน± 1 mm)
อุปกรณ์ป้องกันภายใน	หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว
อุปกรณ์ป้องกันภายนอก	สายไฟขาเข้าจะต้องเชื่อมต่อแบบอนุกรมไปยังเบรกเกอร์วงจร C โดยมีกระแสพิกัดไม่เกิน 63 แอมป์

คู่มือการเลือก:

โมเดล	Un	Uc	Up	In	Iimp	โหมดป้องกัน	หลักการทำงาน	ขนาด

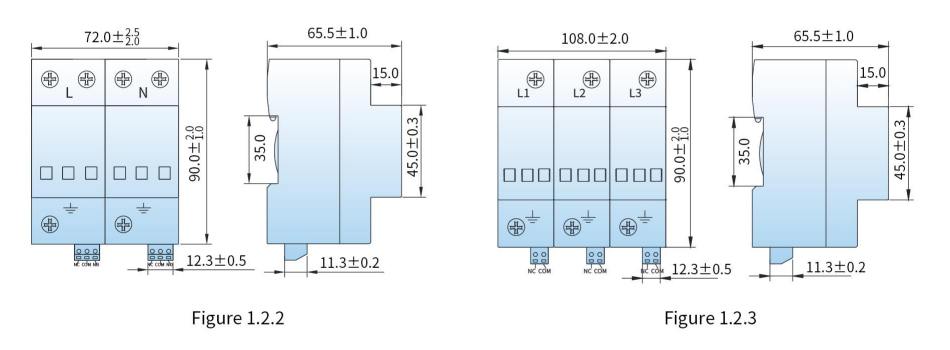

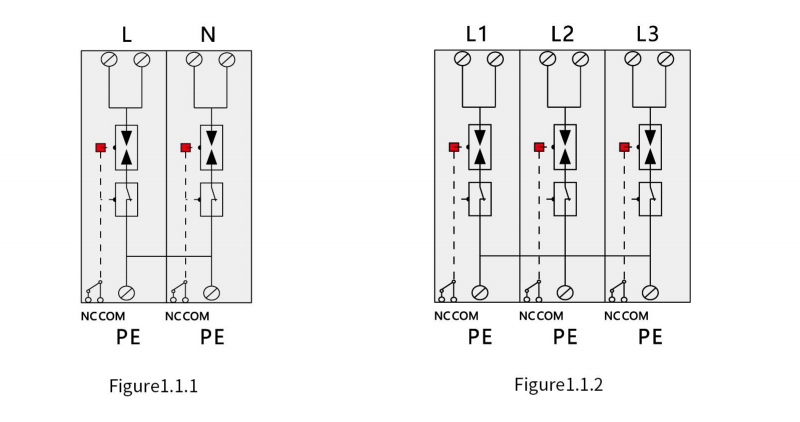

VPH385-30/2P	AC 230 V	AC 385 V	1.9 kV	30 kA	30 kA	L-PE & N-PE	Figure 1.1.1	Figure 1.2.2
VPH385-30/3P	AC 230 V	AC 385 V	1.9 kV	30 kA	30 kA	L-PE	Figure 1.1.2	Figure 1.2.3

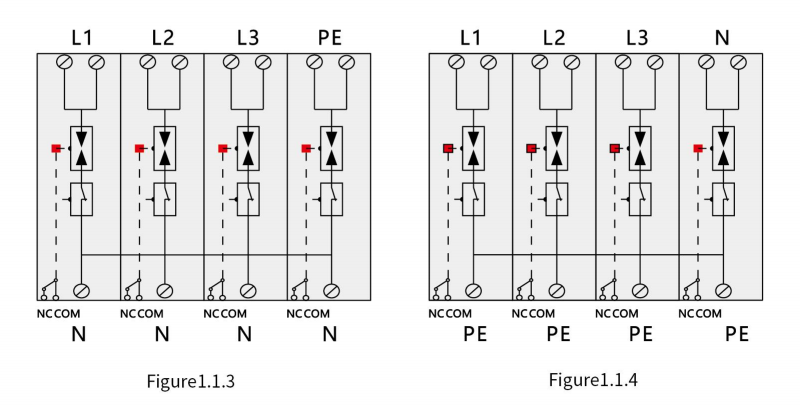

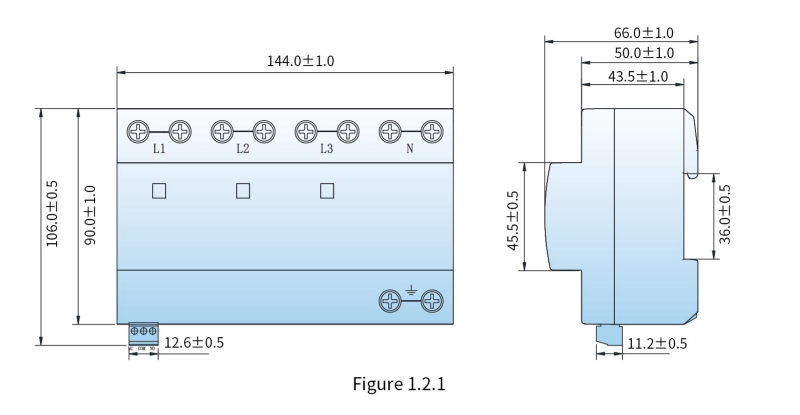

VPH385-30/4P	AC 230 V	AC 385 V	1.9 kV	30 kA	30 kA	L-PE & N-PE	Figure 1.1.4	Figure 1.2.1

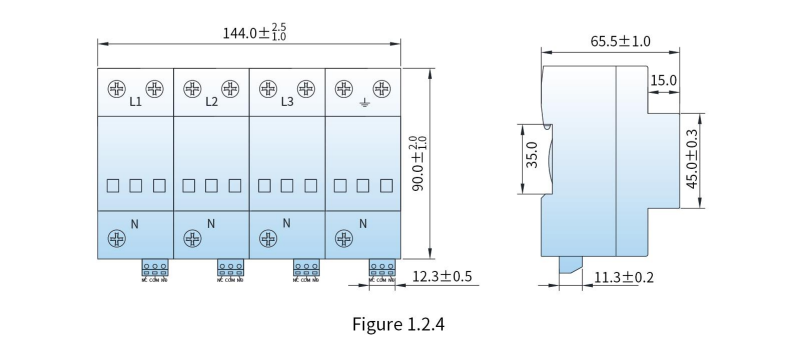

VPH385-30/3N+NPE	AC 230 V	AC 385 V	1.9 kV	30 kA	30 kA	L-N & N-PE	Figure 1.1.3	Figure 1.2.4

หลักการทำงาน:
