อุปกรณ์ป้องกันไฟกระชาก AC Type 1 ซีรีส์ VPH750-25

SN

ชื่อ

ข้อกำหนด, รหัสประเภท

1

รหัสการออกแบบ

VP

2

ซีรีส์สินค้า

H

3

แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc

750: AC 750 V

4

กระแสพัลส์ Iimp (10/350 μs)

25: 25 kA

5

โหมดป้องกัน

3P: 3P; 3P+1P: 3P+1P; 4P: 4P

โมเดล

VPH750-25/3P

อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11

Type 1

โหมดป้องกัน

L-PE

แรงดันไฟฟ้าปกติในการทำงาน Un

AC 690 V 50/60 Hz

แรงดันการทำงานต่อเนื่องสูงสุด Uc

AC 750 V 50/60 Hz

กระแสพัลส์ Iimp (10/350 μs)

25 kA

กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs)

25 kA

ระดับการป้องกันแรงดันไฟฟ้า เปิด

≤ 3.5 kV

เวลาตอบสนอง

≤ 25 ns

ฟิวส์สำรองสูงสุด

≤ 160 A gL/gG

พื้นที่หน้าตัด

6 ~ 35 mm²

การลอกปลายความยาว

12.5 mm

แรงบิดในการขัน

3 N·m

การแสดงปกติ/ข้อผิดพลาด

เขียว/แดง

โหมดส่งสัญญาณระยะไกล

RSC: การติดต่อสัญญาณระยะไกล, การติดต่อNC-COM-NO

ประสิทธิภาพของการติดต่อสัญญาณทางไกล

AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A,

75 V/0.5 A

พื้นที่หน้าตัดระยะไกล

สูงสุด 1.5 มม²

วิธีการติดตั้ง

ราง DIN ขนาด 35 มม.

วัสดุสำหรับที่อยู่อาศัย

PBT UL94-V0

ระดับการป้องกัน

IP20

อุณหภูมิในการทำงาน

-40 °C ~ +85 °C

ความชื้นสัมพัทธ์

≤ 95% (25 °C)

ความสูงในการปฏิบัติการ

≤ 4000 m

ขนาดโครงร่าง (ไม่รวมขั้วต่อ)

90.0mm × 108.0mm × 65.5 mm ( ความอดทน± 1 mm)

อุปกรณ์ป้องกันภายใน

หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว

แรงดันจำกัด @ 5 kA

≤ 2.5 kV

ความสามารถในการทนต่อกระแสลัดวงจร

25 kArms

แรงดันเกินชั่วขณะ (TOV), UT

1000 V / 5 s ความอดทน

โมเดล

Un

Uc

Up

In

Iimp

โหมดป้องกัน

หลักการทำงาน

ขนาด

VPH750-25/3P

AC 690 V

AC 750 V

3.5 kV

25 kA

25 kA

L-PE

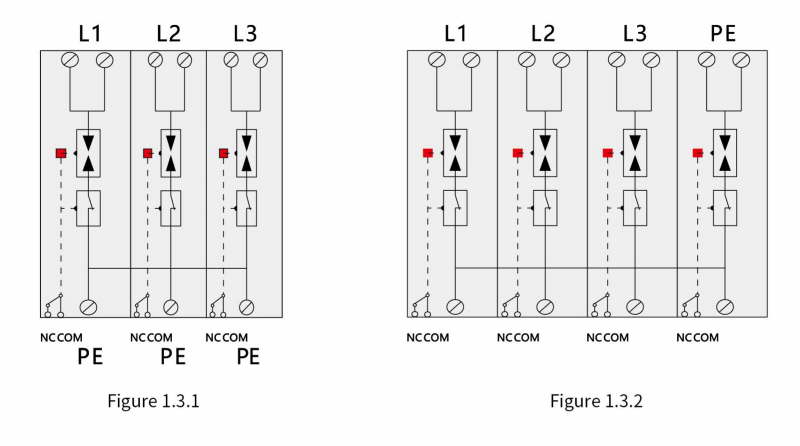

Figure 1.3.1

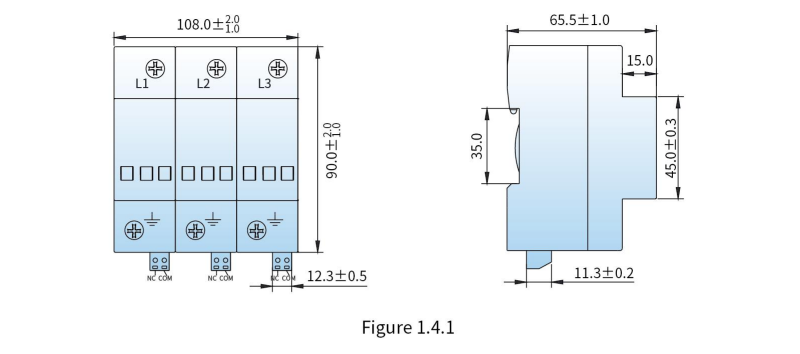

Figure 1.4.1

VPH750-25/3P+1P

AC 1140 V

AC 1500 V

6.5 kV

25 kA

25 kA

L-PE

Figure 1.3.2

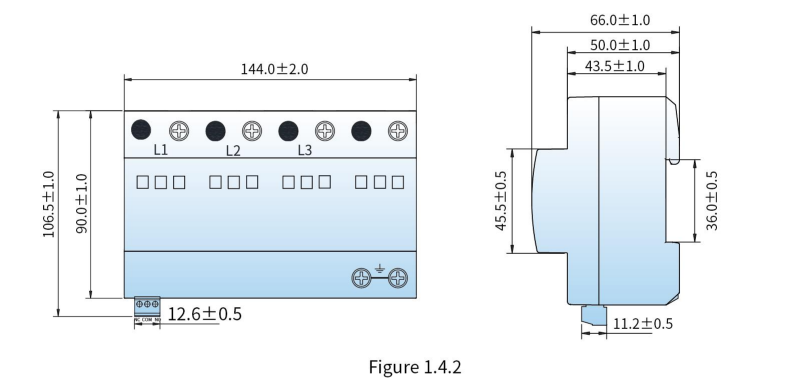

Figure 1.4.2

VPH750-25/4P

AC 690 V

AC 750 V

3.5 kV

25 kA

25 kA

L-PE & N-PE

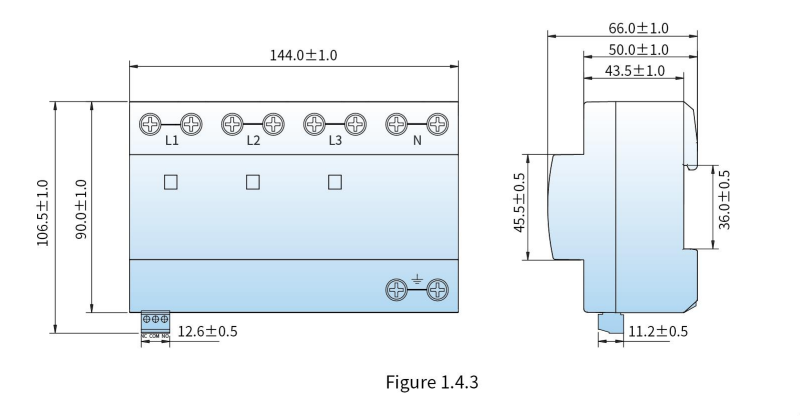

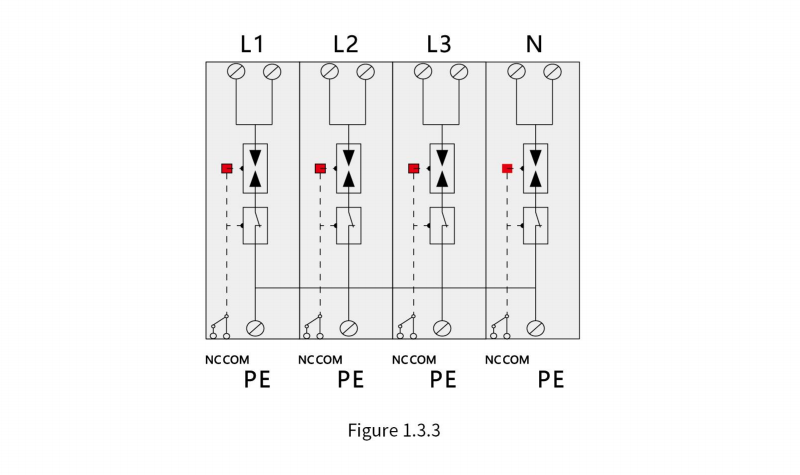

Figure 1.3.3

Figure 1.4.3
