อุปกรณ์ป้องกันไฟกระชาก AC Type 1+2 ซีรีส์ VPH888-12.5 (T1+T2)
VPH888-12.5 เป็น SPD AC ประเภท 1 2 ที่มีแรงดันสูง ออกแบบมาสำหรับการป้องกันฟ้าผ่าและแรงดันเกินอย่างครอบคลุม ด้วยค่า Uc ที่ 880V AC สามารถรองรับ Iimp ได้ 12.5 kA (10/350 μs) และ Imax ได้ 80 kA (8/20 μs) โดยมี Up ≤ 3.4 kV สอดคล้องตามมาตรฐาน EN/IEC 61643-11 อย่างสมบูรณ์ เหมาะสำหรับระบบ PV AC ที่ต้องการความทนทานสูงและโครงสร้างพื้นฐานอุตสาหกรรมที่มีแรงดันสูง
ไฮไลท์
- การป้องกันแบบรวม Type 1+2 ต่อฟ้าผ่าโดยตรงและไฟกระชากเหนี่ยวนำ
- รองรับแรงดันสูงถึง 880V AC
- Imax สูง 80kA (8/20 μs) พร้อม Iimp 12.5kA (10/350 μs)
- ระดับแรงดันป้องกันต่ำ Up ≤ 3.4kV
- เป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างสมบูรณ์
ข้อมูลผลิตภัณฑ์
- ประเภท: อุปกรณ์ป้องกันไฟกระชาก AC Type 1+2 (T1+T2)
- แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc): 880V AC
- กระแสอิมพัลส์ฟ้าผ่า (Iimp): 12.5kA (10/350 μs)
- กระแสปล่อยประจุสูงสุด (Imax): 80kA (8/20 μs)
- ระดับการป้องกันแรงดัน (Up): ≤ 3.4kV
- การปฏิบัติตามมาตรฐาน: EN/IEC 61643-11
- โครงสร้างแบบรวม Type 1+2 ปกป้องทั้งฟ้าผ่าโดยตรงและไฟกระชากเหนี่ยวนำ
- เหมาะสำหรับระบบ PV ฝั่ง AC ที่ต้องการสูงและโครงสร้างพื้นฐานอุตสาหกรรมแรงดันสูง
แอปพลิเคชัน:
ซีรีส์ VPH888 เป็นอุปกรณ์ป้องกันแรงดันเกิน (SPD) แบบรวมกันชนิด Type 1 และ Type 2 การออกแบบแบบบูรณาการของพวกเขาให้การป้องกันสองขั้นตอนที่ประสานกันภายในหน่วยเดียว:การระบายกระแสแรงกระแทกพลังงานสูง (Iimp) สำหรับการป้องกันหลักที่ขอบเขต LPZ0-1 ตามด้วยการป้องกันละเอียดด้วยแรงดันตกค้างต่ำ สิ่งนี้ทำให้พวกเขาเป็นโซลูชั่นที่ประหยัดพื้นที่ในอุดมคติสำหรับช่องจ่ายไฟหลักและแผงกระจายสินค้าในการใช้งานโครงสร้างพื้นฐานเชิงพาณิชย์ อุตสาหกรรม และที่สำคัญซึ่งต้องการความน่าเชื่อถือสูงสุดจากภัยคุกคามจากฟ้าผ่าและไฟกระชาก
พารามิเตอร์ทางเทคนิค:
|
โมเดล |
VPH888-12.5/3P+1P(T1+T2) |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 1+2 |
|
เครือข่าย |
IT-TN |
|
โหมดป้องกัน |
3+1 โหมด |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
AC 690 V 50/60 Hz |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
AC 880 V 50/60 Hz |
|
กระแสพัลส์ Iimp (10/350 μs) |
12.5 kA |
|
กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs) |
20 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
80 kA |
|
ระดับการป้องกันแรงดันไฟฟ้า เปิด |
≤ 3.4 kV |
|
กระแสรั่ว |
≤ 20 μA |
|
เวลาตอบสนอง |
≤ 25 ns |
|
ฟิวส์สำรองสูงสุด |
250 A gL/gG |
|
พื้นที่หน้าตัด |
6 ~ 35 mm2 |
|
การลอกปลายความยาว |
12.5 mm |
|
แรงบิดในการขัน |
3 N·m |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
|
โหมดส่งสัญญาณระยะไกล |
RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
|
ประสิทธิภาพของการติดต่อสัญญาณทางไกล |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
พื้นที่หน้าตัดระยะไกล |
สูงสุด 1.5 มม² |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม |
|
วัสดุสำหรับที่อยู่อาศัย |
PBT UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
|
อุณหภูมิในการทำงาน |
-40 °C ~ +80 °C |
|
ความชื้นสัมพัทธ์ |
≤ 95% (25 °C) |
|
ความสูงในการปฏิบัติการ |
≤ 3000 m |
|

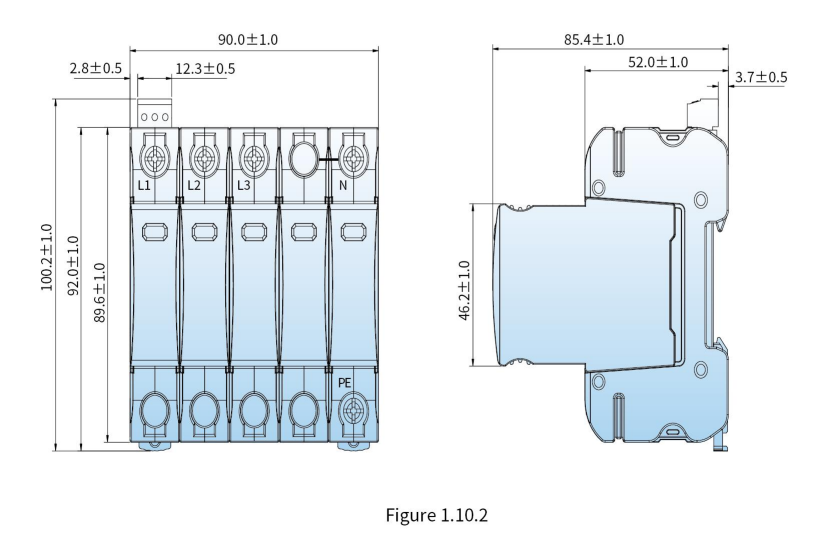

ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
90.0 mm × 72.0 mm × 77 mm (ความอดทน ± 1 mm) |
|
โมดูลแบบปลั๊กอิน |
สามารถปลั๊กได้ |
|
อุปกรณ์ป้องกันภายใน |
อุปกรณ์ตัดวงจรความร้อนแบบฝังใน |
|
ความสามารถในการทนต่อกระแสลัดวงจร |
25 kArms |
คู่มือการเลือก:
|
โมเดล |
Un |
Uc |
Up |
In |
Iimp |
โหมดป้องกัน |
หลักการทำงาน |
ขนาด |
|
VPH888-12.5/3P+1P(T1+T2) |
AC 690 V |
AC 880 V |
3.4 kV |
20 kA |
80 kA |
L-PE |

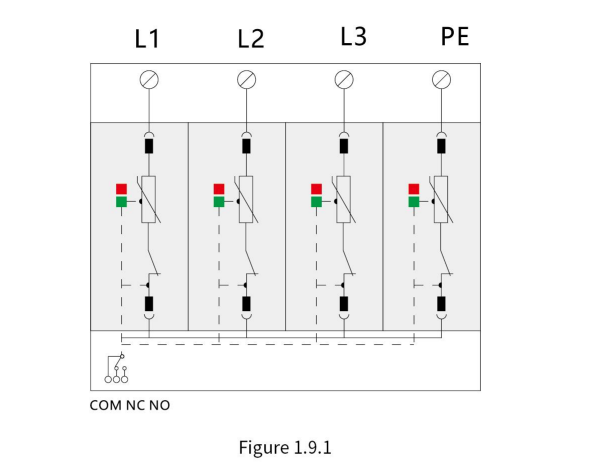

Figure1.9.1 |

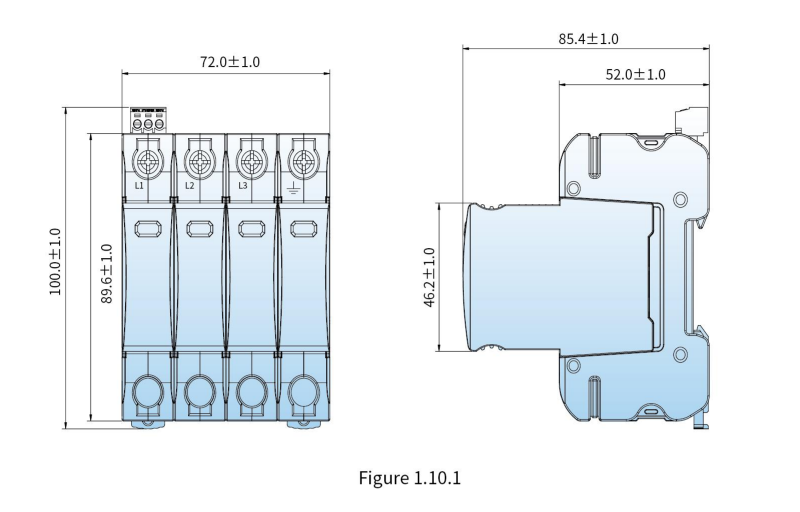

Figure 1.10.1 |

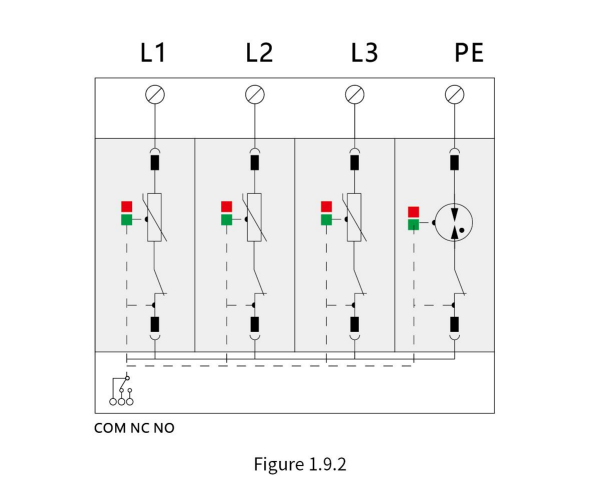

หลักการทำงาน:
| ชื่อไฟล์ | ประเภท | ขนาด | การดำเนินการ |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | แคตตาล็อกของผลิตภัณฑ์ | 2.68 MB |
Q: ซีรีส์ VPH888-12.5 (T1+T2) คืออะไร
A: เป็นอุปกรณ์ป้องกันไฟกระชากแบบรวม Type 1+2 แรงดันสูง ออกแบบมาเพื่อการป้องกันที่ครอบคลุมทั้งฟ้าผ่าโดยตรงและไฟกระชากชั่วครู่เหนี่ยวนำในระบบ AC
Q: แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุดของซีรีส์ VPH888-12.5 (T1+T2) คือเท่าใด
A: มีแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc) 880V AC
Q: พิกัดการปล่อยประจุหลักของซีรีส์ VPH888-12.5 (T1+T2) คือเท่าใด
A: รองรับกระแสอิมพัลส์ฟ้าผ่า (Iimp) 12.5kA (10/350 μs) และกระแสปล่อยประจุสูงสุด (Imax) 80kA (8/20 μs) โดยมีระดับการป้องกันแรงดัน (Up) ≤ 3.4kV
Q: ซีรีส์ VPH888-12.5 (T1+T2) เหมาะสำหรับการใช้งานใดบ้าง
A: เหมาะสำหรับระบบ PV ฝั่ง AC ที่ต้องการสูงและโครงสร้างพื้นฐานอุตสาหกรรมแรงดันสูง
Q: ซีรีส์ VPH888-12.5 (T1+T2) เป็นไปตามมาตรฐานใด
A: เป็นไปตามมาตรฐานสากล EN/IEC 61643-11 อย่างสมบูรณ์
