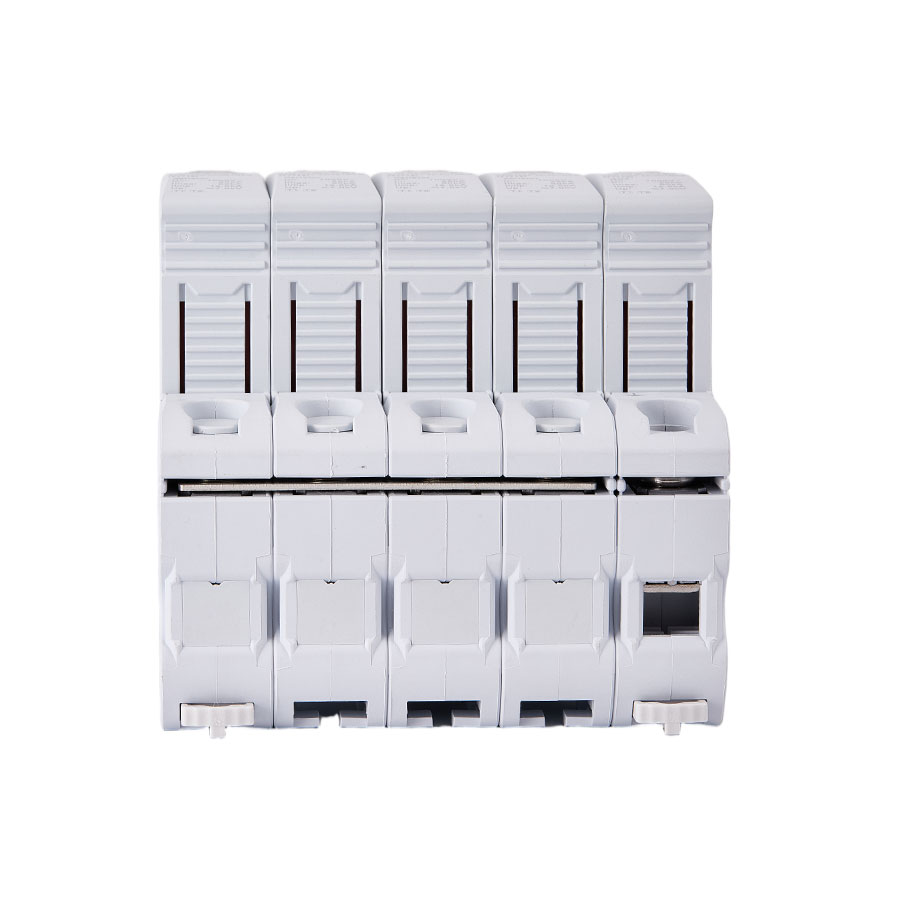

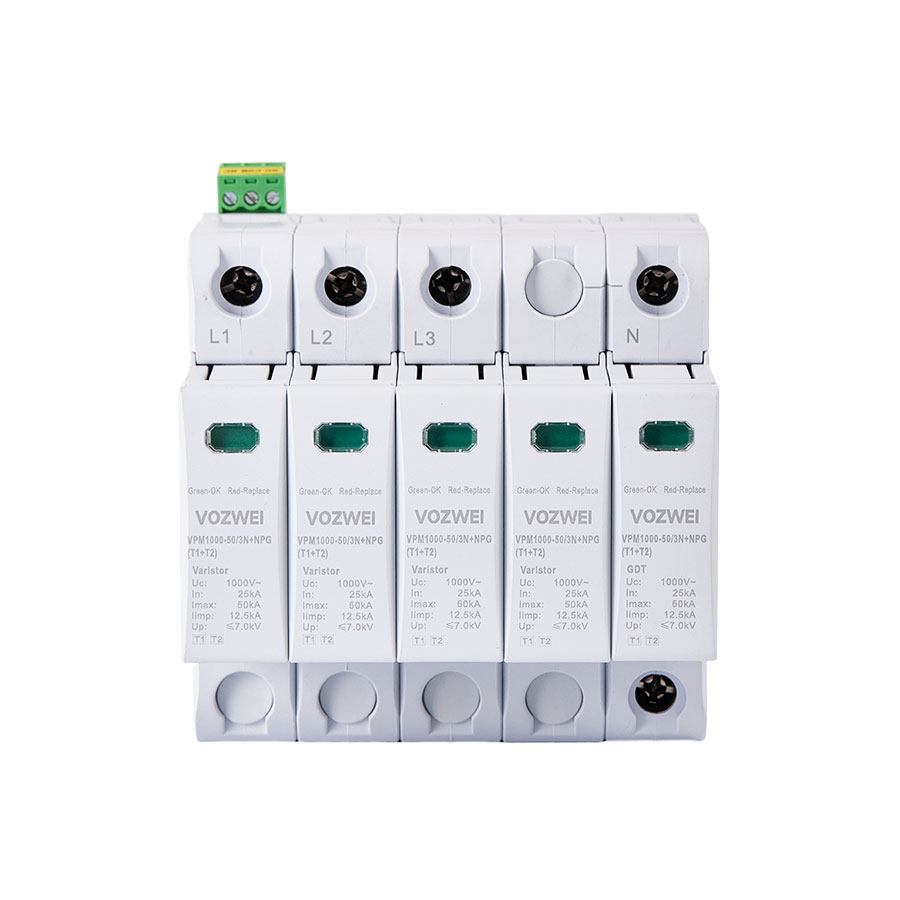

VPM1000, อุปกรณ์ป้องกันไฟกระชาก AC1000V (SPD)
- การป้องกันแบบ Type 1+Type 2 พร้อมโครงสร้าง 3+1 เพื่อความทนทานต่อไฟกระชากที่ดียิ่งขึ้น
- รองรับระบบไฟฟ้า AC สูงสุด 800V ด้วยกระแสกระแทก 12.5kA และความสามารถในการปล่อยกระแสสูงสุด 50kA
- ปรับระดับแรงดันป้องกันให้เหมาะสม (L-N ≤5.0kV, N-PE ≤2.0kV)
- โครงสร้างแบบโมดูลาร์ ติดตั้งและบำรุงรักษาได้ง่าย

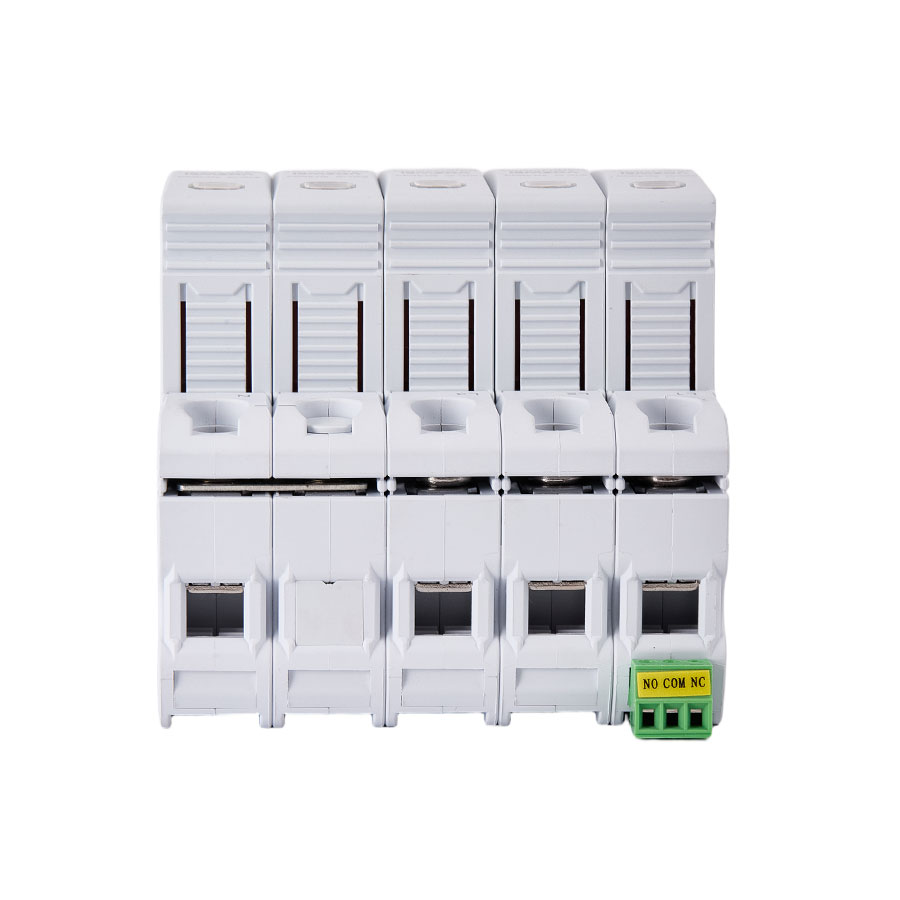

- มีขั้วสัญญาณเตือนระยะไกล (NC-COM-NO) สำหรับการตรวจสอบระบบ
พารามิเตอร์ทางเทคนิค
| หมายเลขสินค้า | VPM1000-50/3N+NPG (T1+T2) |
| SPD ตามมาตรฐาน EN/IEC 61643-11 | Type 1+Type 2 (T1+T2) |
| โหมดการป้องกัน | โหมด 3+1 |
| แรงดันใช้งานปกติ Un | AC800V, 50/60Hz |
| แรงดันทำงานต่อเนื่องสูงสุด Uc | L-N: AC1000V; N-PE: AC255V |
| กระแสกระแทก Iimp (10/350μs) | 12.5kA |
| กระแสปล่อยประจุพิกัด In (8/20µs) | 25kA |
| กระแสปล่อยประจุสูงสุด Imax (8/20µs) | 50kA |
| ระดับแรงดันป้องกัน Up | L-N≤5.0kV; N-PE≤2.0kV; L-PE≤7.0kV |
| กระแสรั่ว | ≤20μA |
| เวลาตอบสนอง | L-N≤25ns; N-PE≤100ns |
| ฟิวส์สำรองสูงสุด | 80A gL/gG |
| พื้นที่หน้าตัดสาย | 6~35mm² |
| ความยาวในการปอกสาย | 12.5mm |
| แรงบิดในการขัน | 3N·m |
| ตัวแสดงสถานะเสียหาย | โมดูลป้องกันฟ้าผ่ามีหน้าต่างแสดงสถานะซึ่งจะเปลี่ยนเป็นสีแดงเมื่อเกิดความขัดข้อง |
| โหมดสัญญาณระยะไกล | RSC: ขั้วสัญญาณระยะไกล, ขั้ว NC-COM-NO |
| ประสิทธิภาพของขั้วสัญญาณระยะไกล | AC: 250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A |
| พื้นที่หน้าตัดของสายสัญญาณระยะไกล | สูงสุด 1.5mm² |
| วิธีการติดตั้ง | 35mm DIN rail |
| วัสดุตัวเรือน | PA66 UL94-V0 |
| ระดับการป้องกัน | IP20 |
| อุณหภูมิการทำงาน | -40℃~+70℃ |
| ความชื้นสัมพัทธ์ | ≤95%(25℃) |
| ความสูงการทำงาน | ≤3000m |
| ขนาดภายนอก (ไม่รวมขั้วต่อ) | 92mm × 90mm × 85.4mm |
เคล็ดลับ: สำหรับข้อมูลเพิ่มเติม โปรดดูคู่มือผู้ใช้หรือแผ่นข้อมูลจำเพาะในเอกสารต่อไปนี้
