อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPM1000-40
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA / 50 kA
- กระแสระบายสูงสุด Imax (8/20 μs): 40 kA / 100 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: AC 750 V / AC 1000 V
- โหมดการป้องกันวงจรที่เลือกได้: 3P / 4P / 3P + 1P / 3N + NPG
- ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน:
อุปกรณ์ป้องกันแรงดันกระชาก (SPD) นี้มีประสิทธิภาพที่แข็งแกร่งในสภาวะแหล่งจ่ายไฟที่หลากหลาย และถูกออกแบบโดยเฉพาะสำหรับการใช้งานในระบบพลังงานใหม่ รวมถึงพลังงานลม การติดตั้งโซลาร์ และโครงสร้างพื้นฐานการชาร์จ EV อุปกรณ์นี้ถูกออกแบบสำหรับการติดตั้งที่จุดเชื่อมภายในสำคัญ เช่น ตัวแปลงไฟ อินเวอร์เตอร์ กล่องรวมสาย ตู้เชื่อมต่อกริด และเสาชาร์จ (โดยปกติในโซน LPZ1 ถึง LPZ2) จุดประสงค์ของมันคือเพื่อปกป้องอุปกรณ์ไฟฟ้าที่ไวต่อความเสียหายจากแรงดันไฟฟ้าชั่วคราวที่เกิดขึ้นและแรงดันสูงจากการสลับโหลด
การตั้งชื่อ:
VP □ □–□/□□
1 2 3 4 5
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | M |
3 | แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc | 750: AC 750 V; 1000: AC 1000 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA; 50: 50 kA; 100: 100 kA |
5 | โหมดป้องกัน | 3P: 3P; 4P: 4P; 3P+1P: 3P+1P; 3N+NPG: 3N+NPG |
ตัวอย่าง: VPM1000-40/3P → Uc: AC 1000 V; Imax: 40 kA; โหมดการป้องกัน：3P.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPM1000-40/3P |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 2 |
โหมดป้องกัน | 3+0 โหมด |
แรงดันไฟฟ้าปกติในการทำงาน Un | AC 800 V 50/60 Hz |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | AC 1000 V 50/60 Hz |
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) | 20 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 40 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | ≤ 4.0 kV |
กระแสรั่ว | ≤ 20 μA |
เวลาตอบสนอง | ≤ 25 ns |
ฟิวส์สำรองสูงสุด | 50 A-125 A gL/gG |
พื้นที่หน้าตัด | 6 ~ 35 mm2 |
การลอกปลายความยาว | 12.5 mm |
แรงบิดในการขัน | 3 N·m |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
โหมดส่งสัญญาณระยะไกล | RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
ประสิทธิภาพของการติดต่อสัญญาณทางไกล | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
พื้นที่หน้าตัดระยะไกล | สูงสุด 1.5 มม² |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม. |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ระดับการป้องกัน | IP20 |
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) | 90 mm × 81 mm × 65.5 mm (ความอดทน ± 1 mm) |
โมดูลแบบปลั๊กอิน | สามารถปลั๊กได้ |
อุปกรณ์ป้องกันภายใน | หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว |

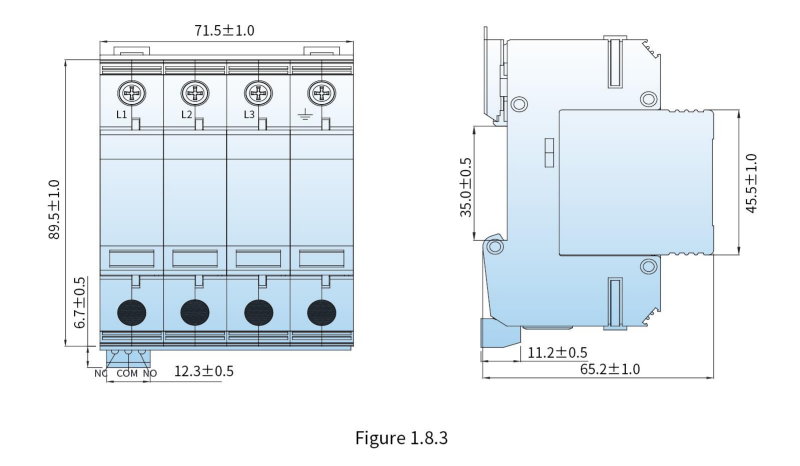

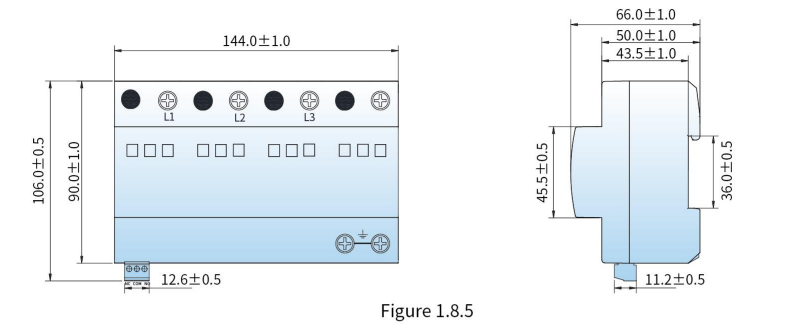

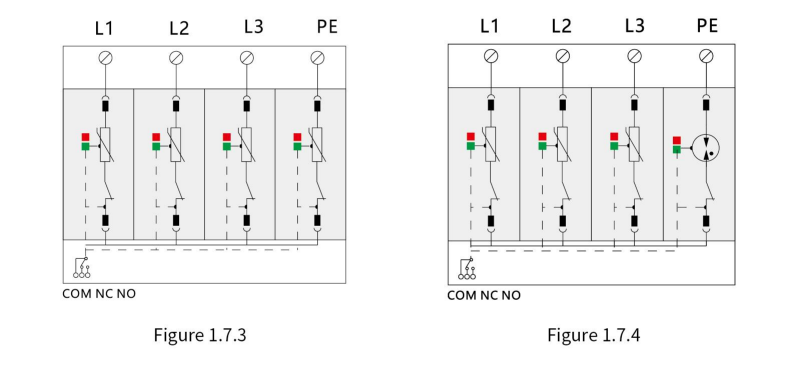

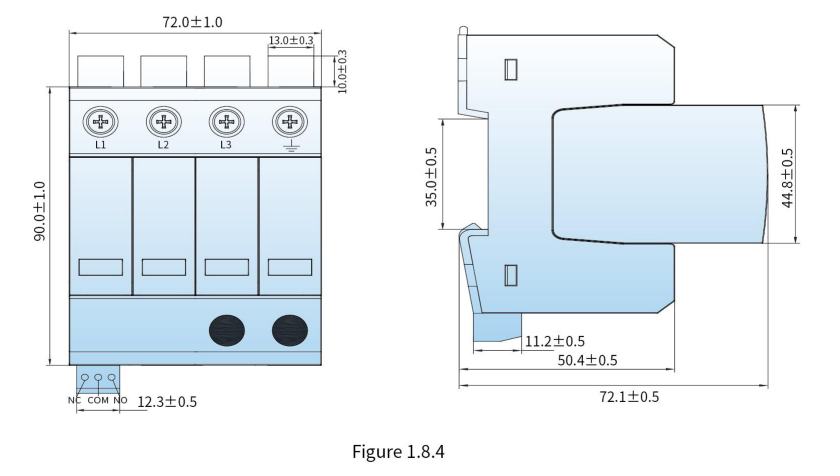

คู่มือการเลือก:
Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด | |

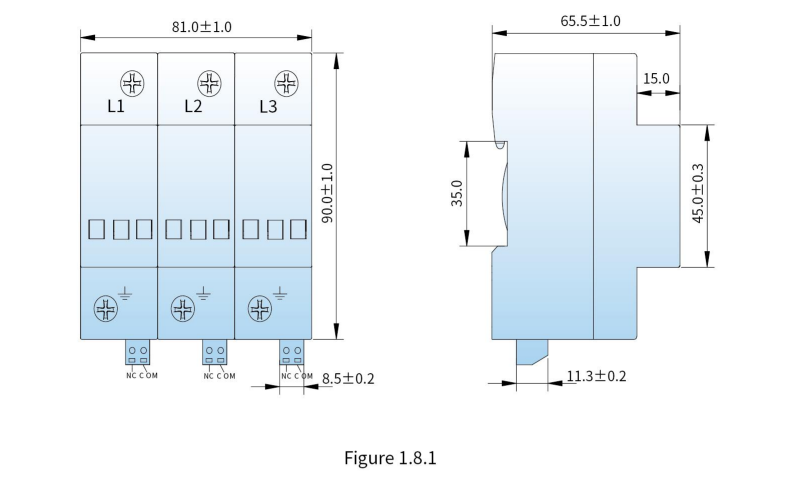

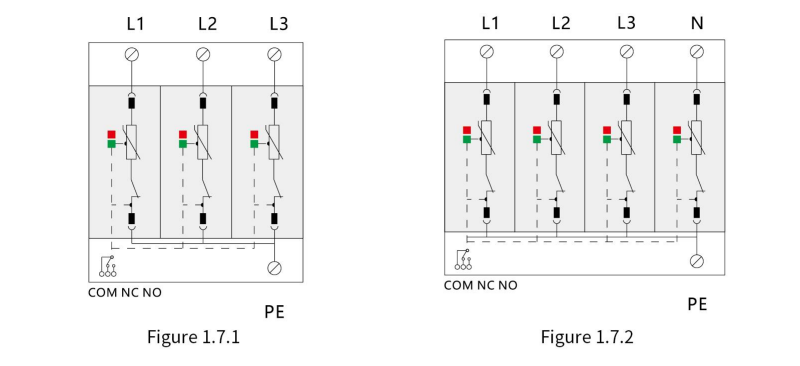

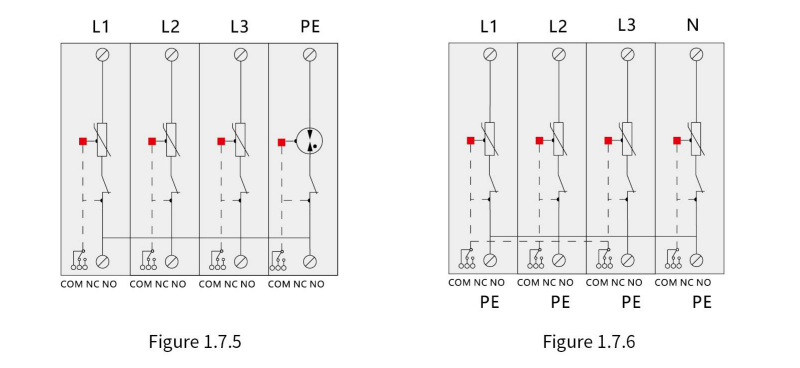

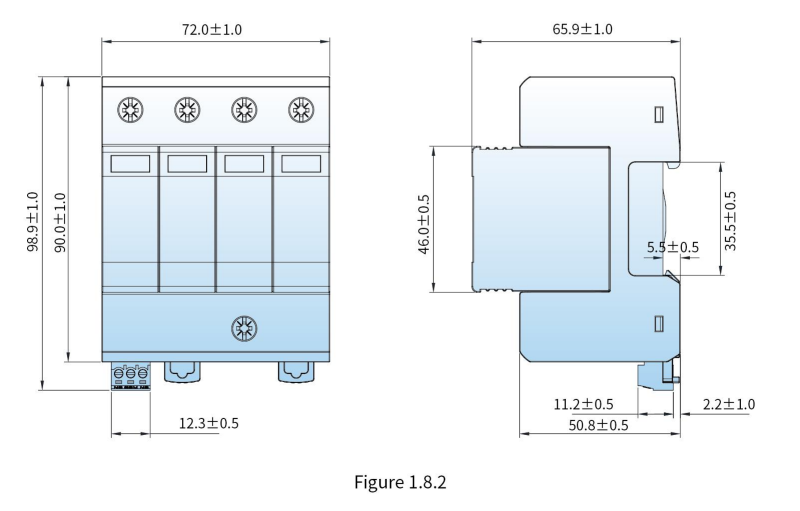

VPM1000-40/3P | AC 800 V | AC 1000 V | 4.0 kV | 20 kA | 40 kA | L-PE | Figure 1.7.1 | Figure 1.8.1 |

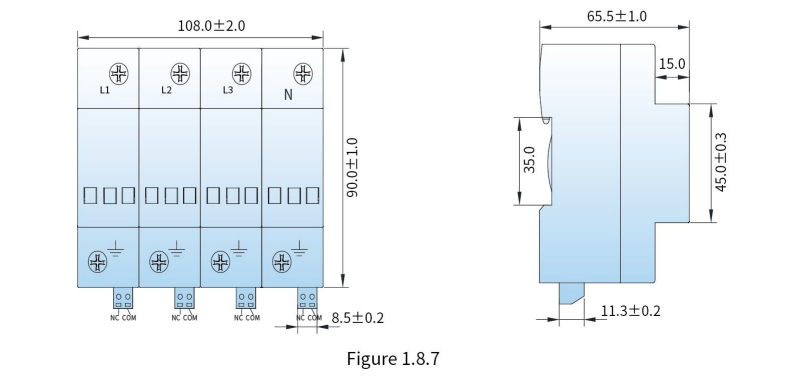

VPM1000-40/4P | AC 800 V | AC 1000 V | 4.0 kV | 20 kA | 40 kA | L-PE | Figure 1.7.6 | Figure 1.8.7 |

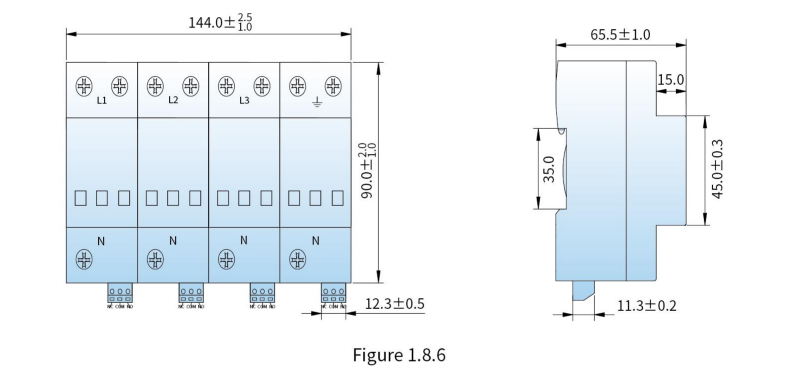

VPM1000-40/3N+NPG | AC 800 V | AC 1000 V | 4.5 kV | 20 kA | 40 kA | L-PE | Figure 1.7.5 | Figure1.8.6 |
