อุปกรณ์ป้องกันไฟกระชาก AC Type 1+2 ซีรีส์ VPM1000-50 (T1+T2)
VPM1000-50 เป็น SPD ประเภท 1 2 AC ระดับพรีเมียม สำหรับการป้องกันแรงดันไฟฟ้าสูงมาก รองรับ Uc สูงสุด 1000V AC สามารถรับ Iimp ได้ 12.5 kA (10/350 μs) และ Imax ได้ 50 kA (8/20 μs) มีคุณสมบัติ Up ≤ 7.0 kV และเป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างเต็มรูปแบบ ออกแบบเพื่อความปลอดภัยสูงสุดในระบบ PV ฝั่ง AC ขนาดใหญ่ และระบบไฟฟ้าแรงดันสูงในอุตสาหกรรม
ไฮไลท์
- การป้องกันแบบรวม Type 1+2 สำหรับแรงดันสูงพิเศษสูงถึง 1000V AC
- ทนทานต่อฟ้าผ่าโดยตรงด้วย Iimp 12.5kA (10/350 μs)
- ความสามารถในการปล่อยประจุสูงสุด Imax 50kA (8/20 μs)
- เป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างสมบูรณ์
ข้อมูลผลิตภัณฑ์
- ประเภท: อุปกรณ์ป้องกันไฟกระชาก AC Type 1+2 (T1+T2)
- แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc): สูงถึง 1000V AC
- กระแสอิมพัลส์ฟ้าผ่า (Iimp): 12.5kA (10/350 μs)
- กระแสปล่อยประจุสูงสุด (Imax): 50kA (8/20 μs)
- ระดับการป้องกันแรงดัน (Up): ≤ 7.0kV
- การปฏิบัติตามมาตรฐาน: EN/IEC 61643-11
- การป้องกัน Type 1+2 ระดับพรีเมียมสำหรับระบบแรงดันสูงพิเศษ
- ออกแบบทางวิศวกรรมเพื่อความปลอดภัยสูงสุดในระบบ PV ฝั่ง AC ขนาดใหญ่และระบบไฟฟ้าอุตสาหกรรมแรงดันสูง
แอปพลิเคชัน:
ซีรีส์ VPM1000 เป็นอุปกรณ์ป้องกันแรงดันเกิน (SPD) แบบรวมกันชนิด Type 1 และ Type 2 การออกแบบแบบบูรณาการของพวกเขาให้การป้องกันสองขั้นตอนที่ประสานกันภายในหน่วยเดียว:การระบายกระแสแรงกระแทกพลังงานสูง (Iimp) สำหรับการป้องกันหลักที่ขอบเขต LPZ0-1 ตามด้วยการป้องกันละเอียดด้วยแรงดันตกค้างต่ำ สิ่งนี้ทำให้พวกเขาเป็นโซลูชั่นที่ประหยัดพื้นที่ในอุดมคติสำหรับช่องจ่ายไฟหลักและแผงกระจายสินค้าในการใช้งานโครงสร้างพื้นฐานเชิงพาณิชย์ อุตสาหกรรม และที่สำคัญซึ่งต้องการความน่าเชื่อถือสูงสุดจากภัยคุกคามจากฟ้าผ่าและไฟกระชาก
พารามิเตอร์ทางเทคนิค:
|
โมเดล |
VPM1000-50/3N+NPG(T1+T2) |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 1+2 |
|
เครือข่าย |
/ |
|
โหมดป้องกัน |
3+1 โหมด |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
AC 800 V 50/60 Hz |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
L-N: AC 1000 V; N-PE: AC 255 V |
|
กระแสพัลส์ Iimp (10/350 μs) |
12.5 kA |
|
กระแสไฟฟ้าปล่อยชื่อเรียก In (8/20 μs) |
25 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
50 kA |
|
ระดับการป้องกันแรงดันไฟฟ้า เปิด |
L-N ≤ 5.0 kV; N-PE ≤ 2.0 kV; L-PE ≤ 7.0 kV |
|
กระแสรั่ว |
≤ 20 μA |
|
เวลาตอบสนอง |
L-N ≤ 25 ns; N-PE ≤ 100 ns |
|
ฟิวส์สำรองสูงสุด |
80 A gL/gG |
|
พื้นที่หน้าตัด |
6 ~ 35 mm2 |
|
การลอกปลายความยาว |
12.5 mm |
|
แรงบิดในการขัน |
3 N·m |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
|
โหมดส่งสัญญาณระยะไกล |
RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO |
|
ประสิทธิภาพของการติดต่อสัญญาณทางไกล |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
พื้นที่หน้าตัดระยะไกล |
สูงสุด 1.5 มม² |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม |
|
วัสดุสำหรับที่อยู่อาศัย |
PA66 UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
|
อุณหภูมิในการทำงาน |
-40 °C ~ +70 °C |
|
ความชื้นสัมพัทธ์ |
≤ 95% (25 °C) |
|
ความสูงในการปฏิบัติการ |
≤ 3000 m |
|
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
92 mm × 90 mm × 85.4 mm (ความอดทน ± 1 mm) |
|
โมดูลแบบปลั๊กอิน |
สามารถปลั๊กได้ |
|
อุปกรณ์ป้องกันภายใน |
อุปกรณ์กระตุ้นอุณหภูมิต่ำ |
|
ความสามารถในการทนต่อกระแสลัดวงจร |
/ |
คู่มือการเลือก:
|
โมเดล |
Un |
Uc |
Up |
In |
Iimp |
โหมดป้องกัน |
หลักการทำงาน |
ขนาด |
|
VPM1000-50/3N+NPG(T1+T2) |
AC 800 V |
AC 1000 V |
7.0 kV |
25 kA |
50 kA |
L-N & N-PE |

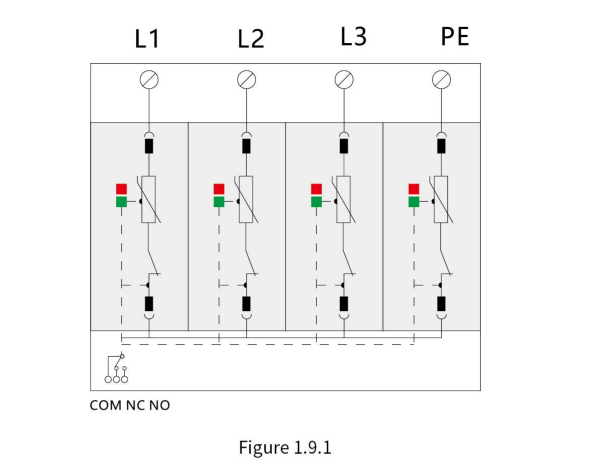

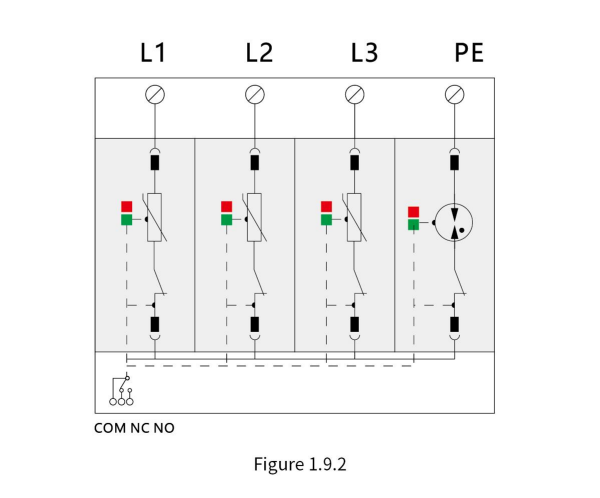

Figure 1.9.2 |

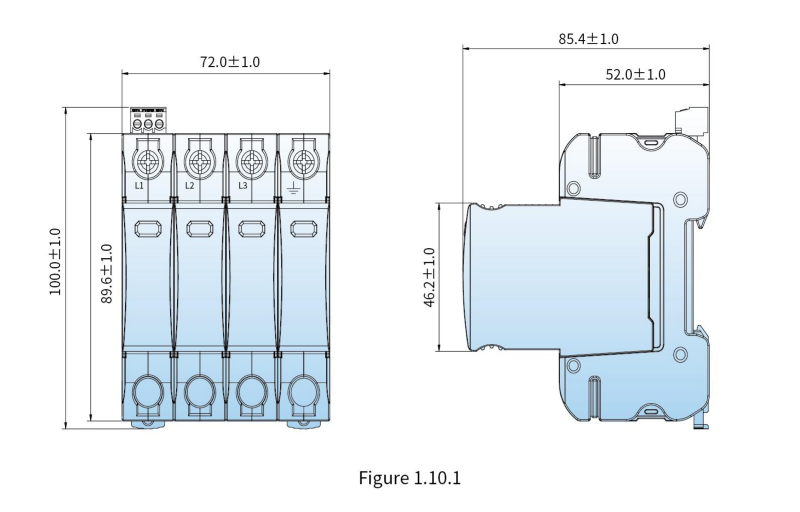

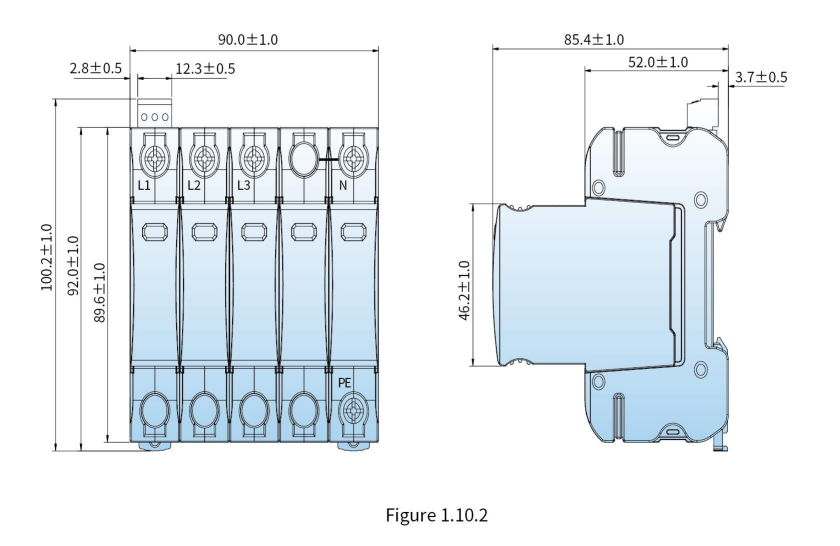

Figure 1.10.2 |
หลักการทำงาน:
| ชื่อไฟล์ | ประเภท | ขนาด | การดำเนินการ |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | แคตตาล็อกของผลิตภัณฑ์ | 2.68 MB |
Q: ซีรีส์ VPM1000-50 (T1+T2) คืออะไร
A: เป็นอุปกรณ์ป้องกันไฟกระชากแบบรวม Type 1+2 ระดับพรีเมียม ให้การป้องกันสองชั้นทั้งฟ้าผ่าโดยตรงและไฟกระชากชั่วครู่เหนี่ยวนำในระบบ AC แรงดันสูงพิเศษ
Q: ซีรีส์ VPM1000-50 (T1+T2) รองรับแรงดันไฟฟ้าเท่าใด
A: รองรับแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc) สูงถึง 1000V AC ทำให้เหมาะสำหรับการใช้งาน AC แรงดันสูง
Q: พิกัดกระแสปล่อยประจุของซีรีส์ VPM1000-50 (T1+T2) คือเท่าใด
A: รองรับกระแสอิมพัลส์ฟ้าผ่า (Iimp) 12.5kA (10/350 μs) และกระแสปล่อยประจุสูงสุด (Imax) 50kA (8/20 μs) โดยมีระดับการป้องกันแรงดัน (Up) ≤ 7.0kV
Q: ซีรีส์ VPM1000-50 (T1+T2) ออกแบบมาสำหรับการใช้งานใดบ้าง
A: ออกแบบทางวิศวกรรมเพื่อความปลอดภัยสูงสุดในระบบ PV ฝั่ง AC ขนาดใหญ่และระบบไฟฟ้าอุตสาหกรรมแรงดันสูง
Q: ซีรีส์ VPM1000-50 (T1+T2) เป็นไปตามมาตรฐานใด
A: เป็นไปตามมาตรฐานสากล EN/IEC 61643-11 อย่างสมบูรณ์
