อุปกรณ์ป้องกันไฟกระชาก AC Type 3 ซีรีส์ VPM220-10 (CFLP)
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 5kA
- กระแสระบายสูงสุด Imax (8/20 μs): 10 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: AC 275 V / AC 320 V / AC385V
- โหมดป้องกันเต็มรูปแบบ: โหมดต่างศักย์และโหมดร่วม
- ฟีเจอร์เสริม: ตัวบ่งชี้สถานะ LED, การป้องกันฟิวส์กระแสเกินในตัว
- โครงสร้างแบบบูรณาการที่มีมาตรฐาน IP65; มีตัวเลือกแบบพอร์ตเดียวและสองพอร์ต; รองรับการติดตั้งแบบอนุกรม/ขนานเพื่อการติดตั้งที่ง่าย
- ใช้ชิ้นส่วนป้องกันการไฟกระชากประสิทธิภาพสูง มีความสามารถในการทนแรงดันเกิน TOV สูงและแรงดันจำกัดต่ำ
แอปพลิเคชัน:
ผลิตภัณฑ์นี้ทำหน้าที่เป็นอุปกรณ์ลดแรงดันชั่วขณะประเภท III ซึ่งออกแบบมาสำหรับการป้องกันขั้นสุดท้ายของแหล่งจ่ายไฟ AC แบบเฟสเดียว 100-240 โวลต์ ติดตั้งภายในอุปกรณ์ที่ได้รับการป้องกัน มันให้การป้องกันฟ้าผ่าในโซน LPZ2 ถึง LPZ3 ตามแนวคิดโซนป้องกันฟ้าผ่า โดยให้การป้องกันทั้งแบบโหมดต่างและโหมดร่วม จึงสามารถปกป้องระบบไฟ LED จากความเสียหายที่เกิดจากฟ้าผ่าตรงหรือแรงดันชั่วขณะที่เกิดขึ้นได้อย่างมีประสิทธิภาพ
การตั้งชื่อ:
VP □ 220–□/ C FL T P -□
1 2 3 4 5 6 7 8 9
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | M |
3 | แรงดันไฟฟ้าที่กำหนด | 220 V |
4 | กระแสระบายสูงสุด Imax | 10: 10 kA |
โหมดป้องกัน | C: การป้องกันเต็มรูปแบบ | |
6 | คุณสมบัติและลักษณะ | FL: ฟิวส์, การแจ้งเตือนด้วยไฟ LED; L: ฟิวส์ & การแจ้งเตือนด้วยไฟ LED |
7 | อินเทอร์เฟซและการเชื่อมต่อ | T: สองพอร์ต |
8 | การออกแบบและโครงสร้าง | P: ตัวเรือนพลาสติก |
9 | แรงดันไฟฟ้าปกติในการทำงาน Un | 1: AC 270 V; 2: AC 320 V |
ตัวอย่าง: VPM220-10/CFLP-1 → แรงดันไฟฟ้าที่กำหนด: 220 V; Imax: 10 kA; โหมดการป้องกัน：การป้องกันเต็มรูปแบบ; คุณสมบัติและลักษณะ: ฟิวส์;การออกแบบและโครงสร้าง: ตัวเรือนพลาสติก; Uc: AC 270.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPM220-10/CFLP-1 |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 3 |
โหมดป้องกัน | L-PE & N-PE & L-N |
แรงดันไฟฟ้าปกติในการทำงาน Un | AC 220-240 V 50/60 Hz |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | AC 275 V 50/60 Hz |
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) | 5 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 10 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | L-PE/N-PE ≤ 1.5 kV, L-N ≤ 1.3 kV |
กระแสรั่ว | ≤ 20 μA |
เวลาตอบสนอง | L-N ≤ 25 ns, L-PE/N-PE ≤ 100 ns |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
วิธีการติดตั้ง | การติดตั้งคู่ขนาน |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ระดับการป้องกัน | IP20 |
ความชื้นสัมพัทธ์ | ≤ 95% (25 ℃) |
อุณหภูมิในการทำงาน | -40 ℃ ~ +80 ℃ |
ความสูงในการปฏิบัติการ | ≤ 4000 m |

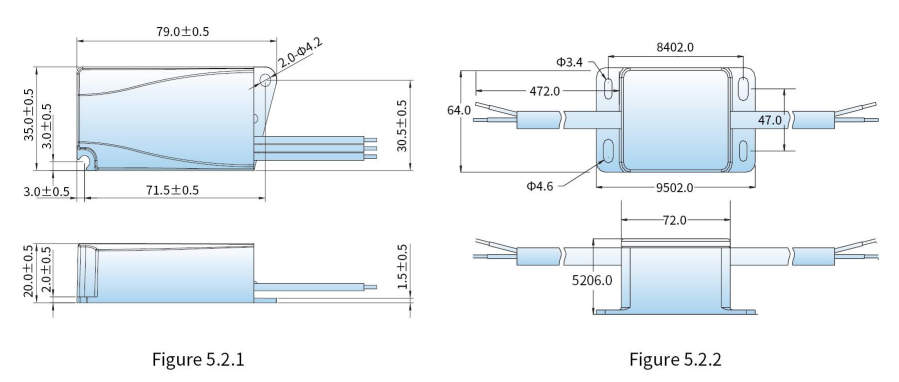

ขนาดโครงร่าง (ไม่รวมขั้วต่อ) | 79 mm × 35 mm × 20 mm (ความอดทน ± 1 mm) |
อุปกรณ์ป้องกันภายใน | หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว |
สายดึง | L – น้ำตาล, N – น้ำเงิน, PE – เหลือง-เขียว, ความยาวสาย 120 มม |
ระบบจ่ายพลังงาน | TN |
คู่มือการเลือก:
โมเดล | Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด |
AC 230 V | AC 275 V | 1.5 kV | 5 kA | 10 kA | L-PE & N-PE & L-N | Figure 5.1.1 | Figure 5.2.1 | |
VPM220-10/CFLP-2 | AC 230 V | AC 320 V | 1.6 kV | 5 kA | 10 kA | L-PE & N-PE & L-N | Figure 5.1.1 | Figure 5.2.1 |

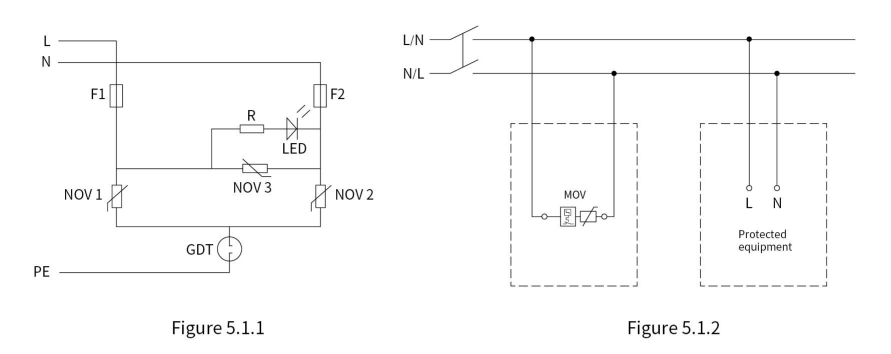

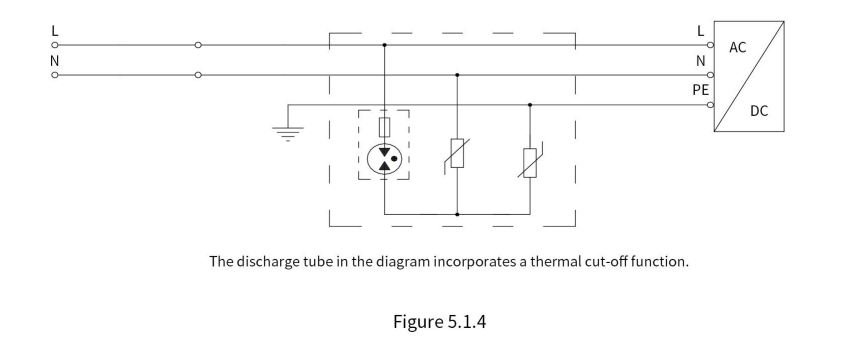

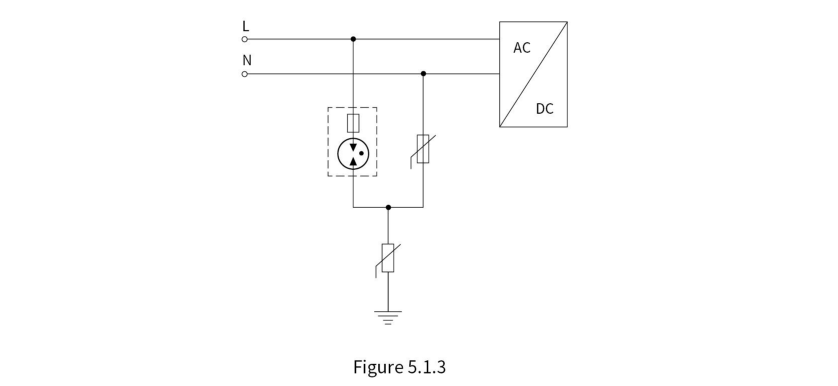

หลักการทำงาน:
