อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPM275-100
- กระแสไฟฟ้าส่งออกตามปกติ In (8/20 μs): 20 kA / 40 kA / 50 kA
- กระแสระบายสูงสุด Imax (8/20 μs): 40 kA / 80 kA / 100 kA
- แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc: AC 275 V / AC 320 V / AC 385 V
- โหมดการป้องกันวงจรที่เลือกได้: 2P / 3P / 1N NPG / 3N NPG / 4P
- ใช้เทคโนโลยีไวริสเตอร์โลหะออกไซด์ (MOV) ประสิทธิภาพสูง อุปกรณ์สามารถต้านทานแรงดันไฟฟ้าชั่วคราวสูง (TOV) ได้ดีและให้สมรรถนะการจำกัดแรงดันไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างโมดูลาร์แบบเสียบได้ที่ป้องกันการคลายตัว ทำให้ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน:
ผลิตภัณฑ์นี้คืออุปกรณ์ป้องกันกระแสกระชากแรงดันต่ำประเภท 2 (SPD)ออกแบบสำหรับติดตั้งที่ขอบเขตพื้นที่ป้องกันรอง เช่น LPZ1-2, LPZ2-3 ภายในระบบจำหน่ายไฟแรงดันต่ำอุปกรณ์นี้ปกป้องอุปกรณ์ที่ไวต่อไฟฟ้า ด้วยการระบายกระแสกระชากที่เหลือและแรงดันเกินชั่วคราวที่เกิดจากฟ้าผ่าอ้อมหรือการสลับวงจรได้อย่างปลอดภัย
การตั้งชื่อ:
VP □ □–□/□□
1 2 3 4 5
SN | ชื่อ | ข้อกำหนด, รหัสประเภท |
1 | รหัสการออกแบบ | VP |
2 | ซีรีส์สินค้า | M |
3 | แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc | 275: AC 275 V; 320: AC 320 V; 385: AC 385 V |
4 | กระแสระบายสูงสุด Imax | 40: 40 kA; 80: 80 kA; 100: 100 kA |
5 | โหมดป้องกัน | 2P: 2P; 3P: 3P; 1N+NPG: 1N+NPG; 3N+NPG: 3N+NPG; 4P: 4P |
ตัวอย่าง:VPM275-40/3N+NPG → Uc: AC 275 V; Imax: 40 kA; โหมดการป้องกัน：3N+NPG.
พารามิเตอร์ทางเทคนิค:
โมเดล | VPM275-100/3N+NPG |
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 | Type 2 |
โหมดป้องกัน | 3+1 โหมด |
แรงดันไฟฟ้าปกติในการทำงาน Un | AC 230 V 50/60 Hz |
แรงดันการทำงานต่อเนื่องสูงสุด Uc | AC 275 V 50/60 Hz |
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) | 50 kA |
กระแสระบายสูงสุด Imax (8/20 μs) | 100 kA |
ระดับการป้องกันแรงดันไฟฟ้า เปิด | L-N ≤ 1.8 kV, N-PE ≤ 1.3 kV |
กระแสรั่ว | ≤ 20 μA |
เวลาตอบสนอง | ≤ 25 ns |
ฟิวส์สำรองสูงสุด | 160 A gL/gG |
พื้นที่หน้าตัด | 6 ~ 35 mm2 |
การลอกปลายความยาว | 12.5 mm |
แรงบิดในการขัน | 3 N·m |
การแสดงปกติ/ข้อผิดพลาด | เขียว/แดง |
โหมดส่งสัญญาณระยะไกล | RSC: การติดต่อสัญญาณระยะไกล, การติดต่อNC-COM-NO |
ประสิทธิภาพของการติดต่อสัญญาณทางไกล | AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
พื้นที่หน้าตัดระยะไกล | สูงสุด 1.5 มม² |
วิธีการติดตั้ง | ราง DIN ขนาด 35 มม. |
วัสดุสำหรับที่อยู่อาศัย | UL94-V0 |
ระดับการป้องกัน | IP20 |
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) | 90.0 mm × 108.0 mm × 65.5 mm (ความอดทน ± 1 mm) |
โมดูลแบบปลั๊กอิน | สามารถปลั๊กได้ |
อุปกรณ์ป้องกันภายใน | หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว |
ลักษณะการปกป้องสิ่งแวดล้อม | RoHS |
ความสามารถในการทนต่อกระแสลัดวงจร | 25 kArms |
คู่มือการเลือก:
โมเดล | Un | Uc | Up | In | Imax | โหมดป้องกัน | หลักการทำงาน | ขนาด |

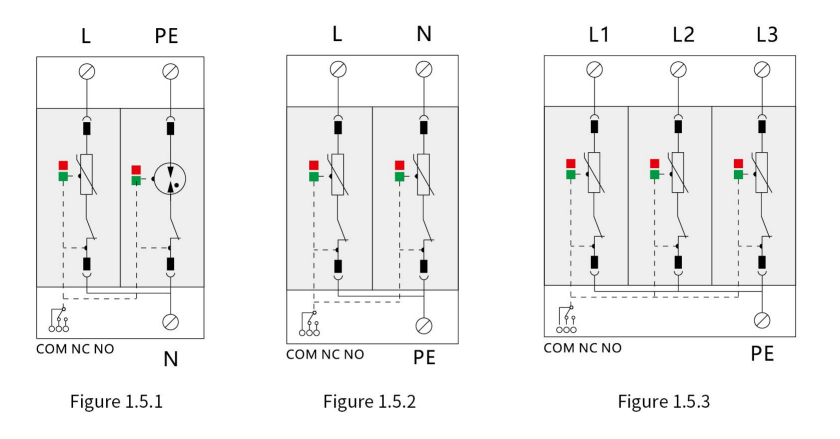

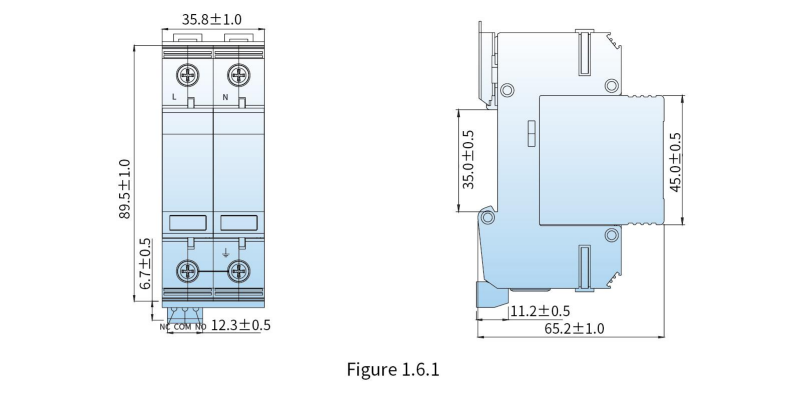

VPM275-100/2P | AC 230 V | AC 275 V | 2.2 kV | 50 kA | 100 kA | L-PE & N-PE | Figure 1.5.2 | Figure 1.6.1 |

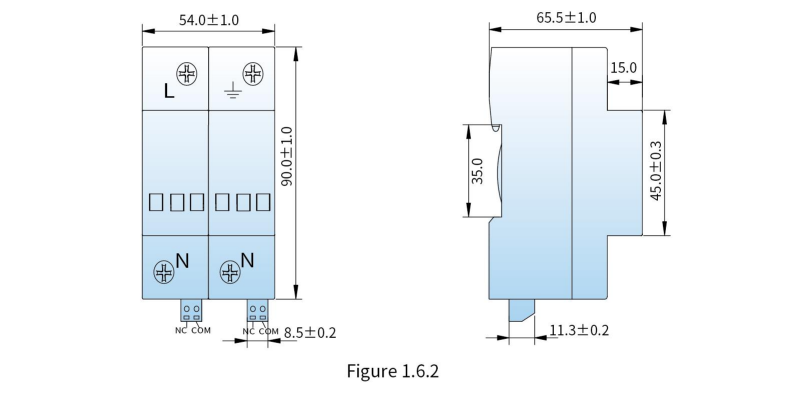

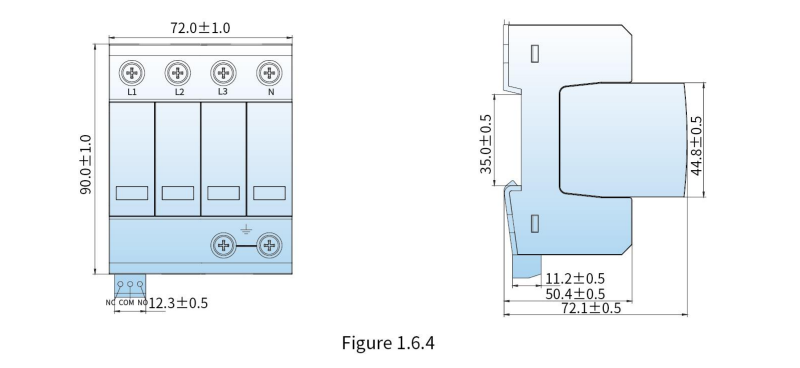

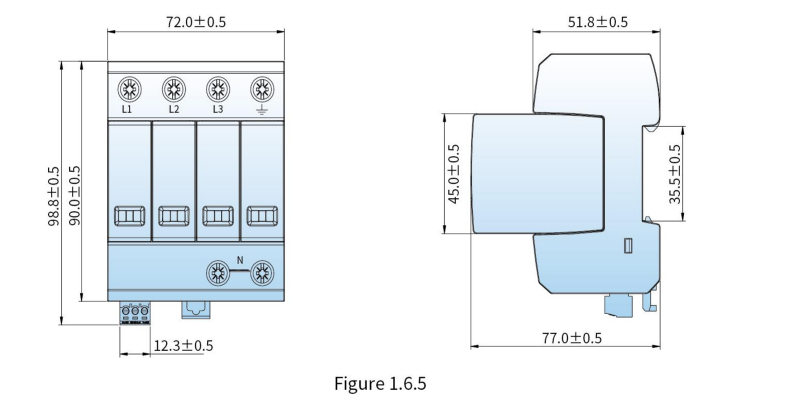

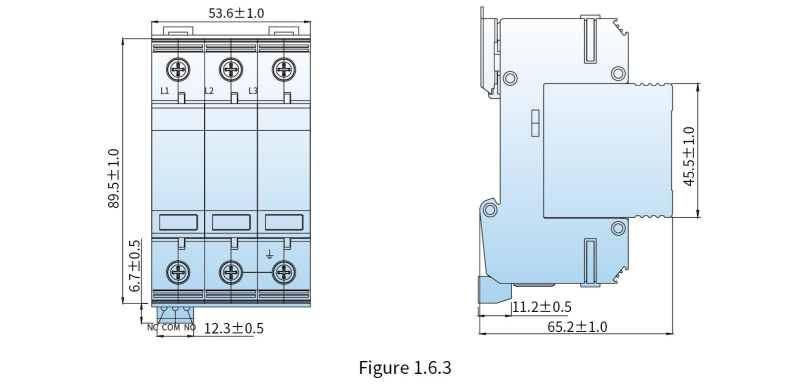

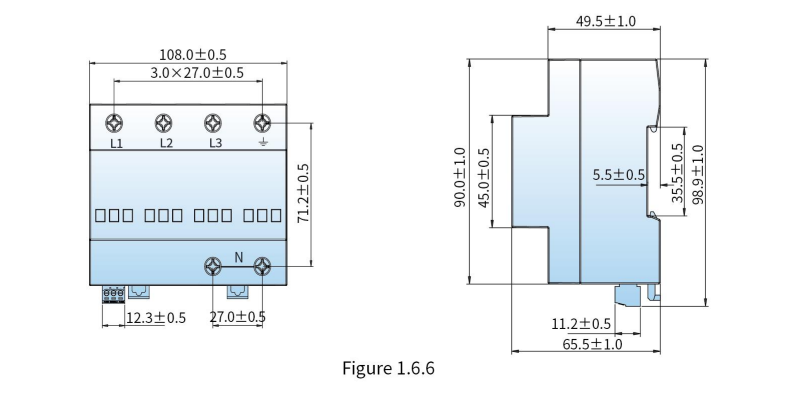

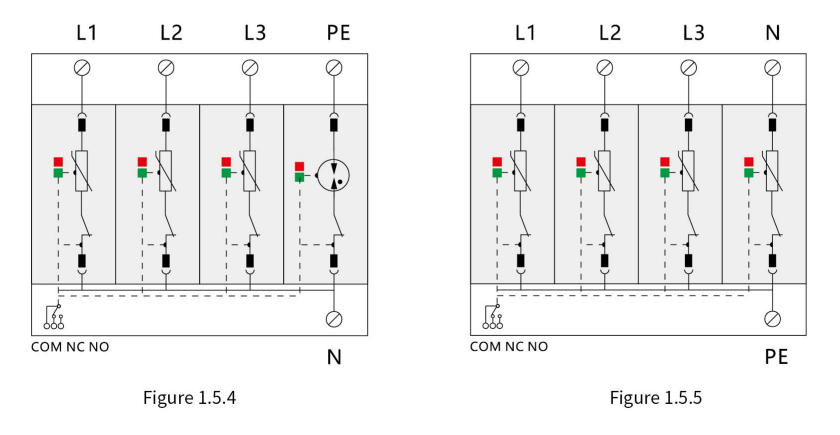

VPM275-100/3N+NPG | AC 230 V | AC 275 V | 2.2 kV | 50 kA | 100 kA | L-N & N-PE | Figure 1.5.4 | Figure 1.6.6 |
หลักการทำงาน:
