อุปกรณ์ป้องกันไฟกระชาก 1U Type 2 ซีรีส์ VPM385-40 (1U)
VPM385-40 (1U) เป็น SPD AC ประเภท 2 แบบโปรไฟล์บางที่ออกแบบมาสำหรับการจ่ายพลังงานที่ประหยัดพื้นที่ โดยมีค่า Uc 385V AC รองรับกระแสไฟฟ้าปกติ In ที่ 20 kA และกระแสไฟฟ้าสูงสุด Imax 40 kA (8/20 μs) โดยมีค่า Up ≤ 1.8 kV และเป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างเต็มรูปแบบ การออกแบบขนาดกะทัดรัด 1U ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับตู้ควบคุมไฟฟ้าที่มีความหนาแน่นสูงและอุปกรณ์อุตสาหกรรมแบบโมดูลาร์
ไฮไลท์
- การออกแบบ 1U แบบบางกะทัดรัดเพื่อการจ่ายไฟที่ประหยัดพื้นที่
- ระดับแรงดันป้องกันต่ำ Up ≤ 1.8kV
- รองรับ In พิกัด 20kA พร้อม Imax 40kA (8/20 μs)
- การออกแบบโมดูลาร์แบบถอดได้พร้อมการตัดการเชื่อมต่อด้วยความร้อนและการส่งสัญญาณระยะไกล
ข้อมูลผลิตภัณฑ์
- ประเภท: อุปกรณ์ป้องกันไฟกระชาก AC Type 2
- แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc): 385V AC
- กระแสปล่อยประจุพิกัด (In): 20kA (8/20 μs)
- กระแสปล่อยประจุสูงสุด (Imax): 40kA (8/20 μs)
- ระดับการป้องกันแรงดัน (Up): ≤ 1.8kV
- การปฏิบัติตามมาตรฐาน: EN/IEC 61643-11
- โปรไฟล์โมดูลาร์ 1U แบบบางเพื่อการติดตั้งที่ประหยัดพื้นที่
- เหมาะสำหรับตู้ไฟฟ้าความหนาแน่นสูงและอุปกรณ์อุตสาหกรรมแบบโมดูลาร์
- การออกแบบโมดูลาร์แบบถอดได้พร้อมการตัดการเชื่อมต่อทางความร้อน การแสดงสถานะฟอลต์ และสัญญาณระยะไกล
แอปพลิเคชัน:
ผลิตภัณฑ์มีการออกแบบชั้นตัวถังความสูงมาตรฐาน 1U สำหรับการติดตั้งในแร็ค มันรวมเทคโนโลยีล้ำสมัยหลายอย่างที่เป็นผู้นำระดับโลกและได้ยื่นขอสิทธิบัตรการประดิษฐ์และแบบประโยชน์มากมาย ด้วยความสามารถในการปรับตัวกับกริดที่ยอดเยี่ยม จึงเหมาะอย่างยิ่งสำหรับการใช้งานทางไฟฟ้าหลากหลายประเภท ออกแบบสำหรับการติดตั้งในระบบแจกจ่ายกระแสไฟฟ้าแรงดันต่ำตั้งแต่โซน LPZ0 ถึง LPZ2 เพื่อปกป้องอุปกรณ์ไฟฟ้าที่มีความไวต่อความเสียหายจากฟ้าผ่าโดยตรงหรือแรงดันชั่วคราวที่เกิดขึ้น
การตั้งชื่อ:
VP □ □–□/□□ - 1U - N
1 2 3 4 5 6 7
|
SN |
ชื่อ |
ข้อกำหนด, รหัสประเภท |
|
1 |
รหัสการออกแบบ |
VP |
|
2 |
ซีรีส์สินค้า |
M |
|
3 |
แรงดันไฟฟ้าปกติในการทำงาน Un |
275 V: AC 275 V; 385 V: AC 385 V |
|
4 |
กระแสระบายสูงสุด Imax |
40: 40 kA |
|
5 |
โหมดป้องกัน |
1N+NPG: 1N+NPG; 3N+NPG: 3N+NPG |
|
6 |
โครงสร้าง |
1U: 1U ปลั๊กแอนด์เพลย์ป้องกันการหลุด |
|
7 |
คุณสมบัติอัจฉริยะ |
N: เครือข่าย |
ตัวอย่าง:VPM385-40/3N+NPG-1UN → Uc: AC 385V; Imax: 40 kA; โหมดการป้องกัน：3N+NPG; โครงสร้าง：1U; คุณสมบัติอัจฉริยะ: N.
พารามิเตอร์ทางเทคนิค:
|
โมเดล |
VPM385-40/3N+NPG-1U |
VPM385-40/3N+NPG-1UN |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 2 |
Type 2 |
|
โหมดป้องกัน |
3+1 โหมด |
3+1 โหมด |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
AC 230/400 V 50/60 Hz |
AC 230/400 V 50/60 Hz |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
AC 385 V 50/60 Hz (MOV โมดูล Uc: 385 V 50/60 Hz, GDT โมดูล Uc: 255 V 50/60 Hz) |
AC 385 V 50/60 Hz (Uc: 385 V 50/60 Hz for the pressure-sensitive module, Uc: 255 V 50/60 Hz for the discharge tube module) |
|
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) |
20 kA |
20 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
40 kA |
40 kA |
|
ระดับการป้องกันแรงดันไฟฟ้า เปิด |
L-N ≤ 1.8 kV, N-PE ≤ 1.0 kV |
L-N ≤ 1.7 kV, N-PE ≤ 1.0 kV |
|
กระแสรั่ว |
≤ 20 μA |
≤ 20 μA |
|
เวลาตอบสนอง |
L-N ≤ 25 ns, N-PE ≤ 100 ns |
L-N ≤ 25 ns, N-PE ≤ 100 ns |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
เขียว/แดง |
|
โหมดส่งสัญญาณระยะไกล |
RSC: การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM |
RSC: การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM |
|
ประสิทธิภาพของการติดต่อสัญญาณทางไกล |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
พื้นที่หน้าตัดระยะไกล |
สูงสุด 1.5 มม² |
สูงสุด 1.5 มม² |
|
วิธีการติดตั้ง |
ยึดด้วยสกรู 4 ตัว M3* × 8 |
Plug-in type: The rear end connector is 2.0 ± 0.1 mm thick |
|
วัสดุสำหรับที่อยู่อาศัย |
PA66 UL94-V0 |
PA66 UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
IP20 |
|
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
138 mm × 48 mm × 40 mm (ความอดทน ± 1 mm) |
123.5 mm × 76 mm × 40 mm (ความอดทน ± 1 mm) |
|
โมดูลแบบปลั๊กอิน |
โมดูลแบบถอดได้ (สำหรับการเปลี่ยนโมดูลที่ไวต่อแรงกดหรือท่อปล่อยก๊าซบนแผงได้ง่าย) |
/ |
|
อุปกรณ์ป้องกันภายใน |
หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว |
หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว |
|
เข้าถึงขั้วสายไฟ |
DBN 90° แถบปลายสาย(DBN 5.5-16-90, DBN 8-16-90, DBN 14-16-90) |
/ |
|
โหมดติดตั้งระยะไกล |
/ |
ปลั๊กอิน: ความหนาของแผงวงจร PCB รีโมตด้านท้ายแบบปลั๊กอินคือ 1.6 มม |
|
ความยาวการย้ำเทอร์มินัล |
16.0 mm |
/ |
|
แรงติดตั้งการย้ำสายไฟ |
> 100 N |
/ |
คู่มือการเลือก:
|
โมเดล |
Un |
Uc |
Up |
In |
Imax |
โหมดป้องกัน |
หลักการทำงาน |

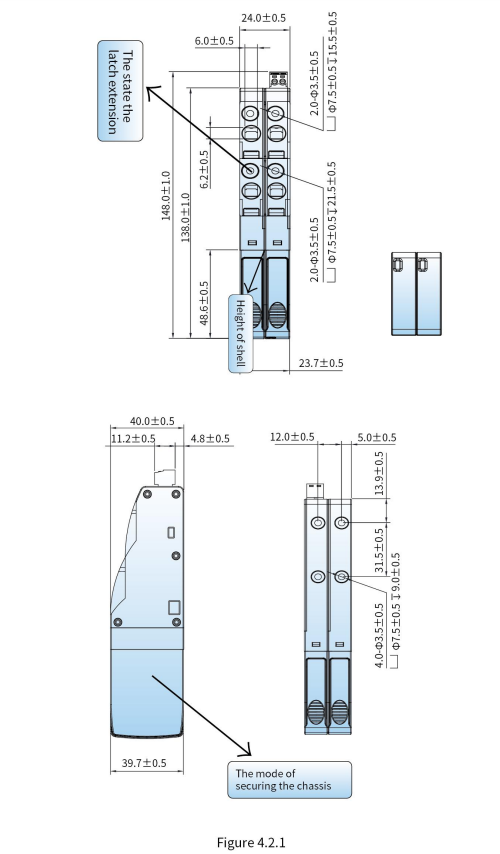

ขนาด |
|
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-N & N-PE |

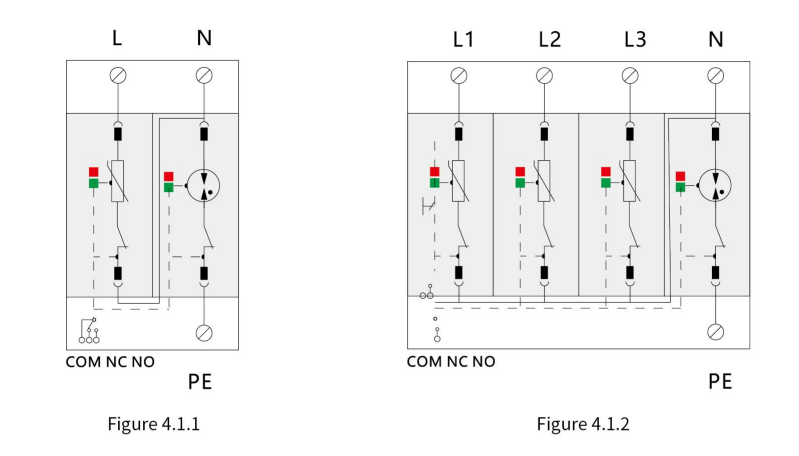

Figure 4.1.2 |

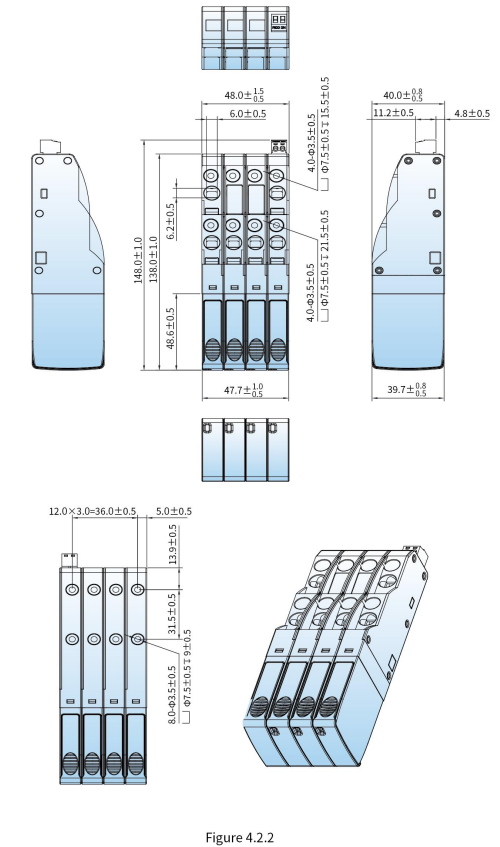

Figure 4.2.2 |
|
|
AC 230 V |
AC 385 V |
1.7 kV |
20 kA |
40 kA |
Figure 4.1.2 |

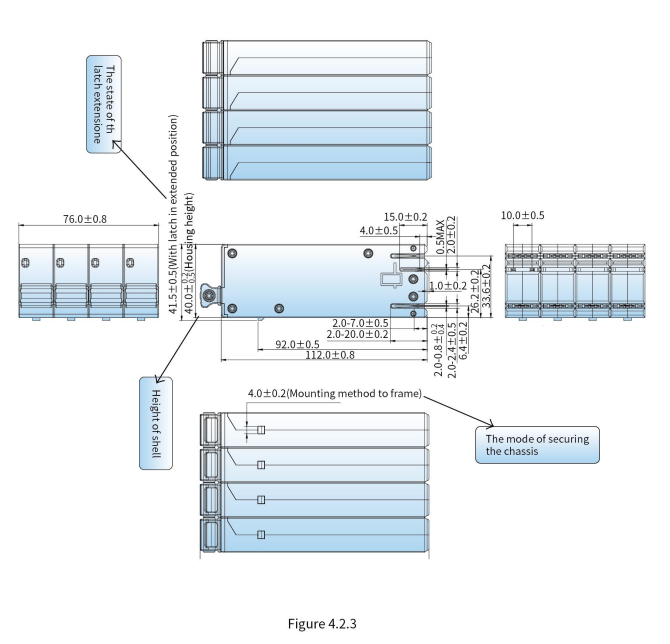

Figure 4.2.3 |
||
|
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-PE & N-PE |
Figure 4.1.1 |

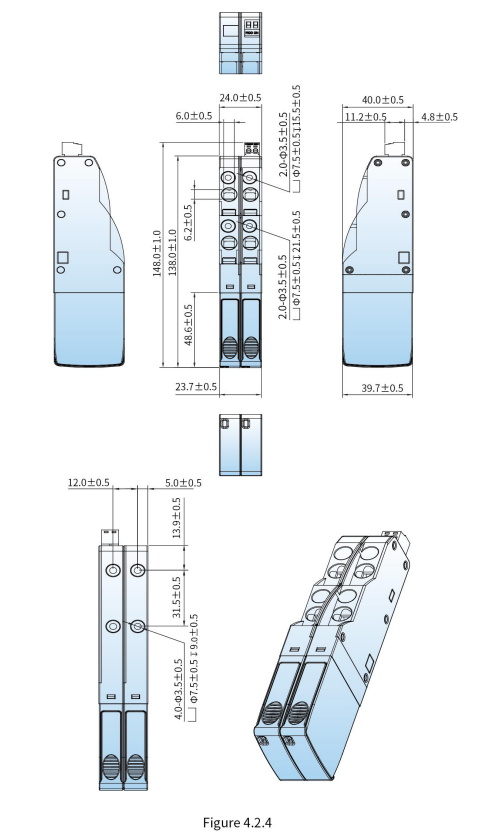

Figure 4.2.4 |
|
|
VPM385-40/2P-1U |
AC 230 V |
AC 385 V |
20 kA |
40 kA |
L-PE & N-PE |

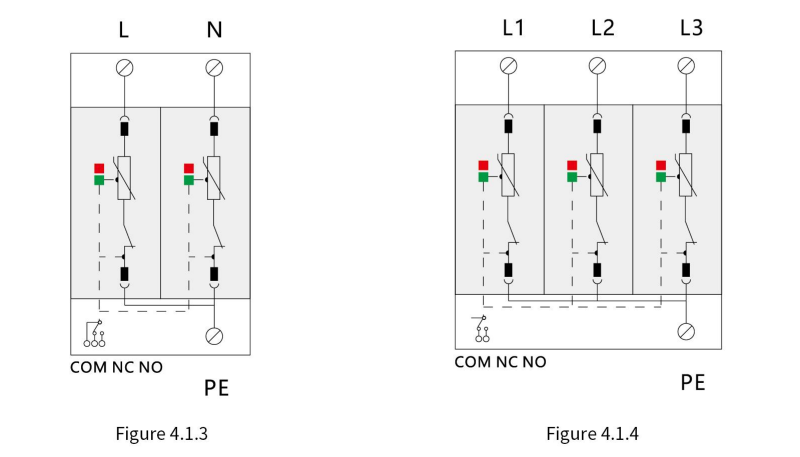

Figure 4.1.3 |
Figure 4.2.4 |
|
|
VPM385-40/3P-1U |
AC 230 V |
AC 385 V |
1.8 kV |
20 kA |
40 kA |
L-PE & N-PE |
Figure 4.1.4 |

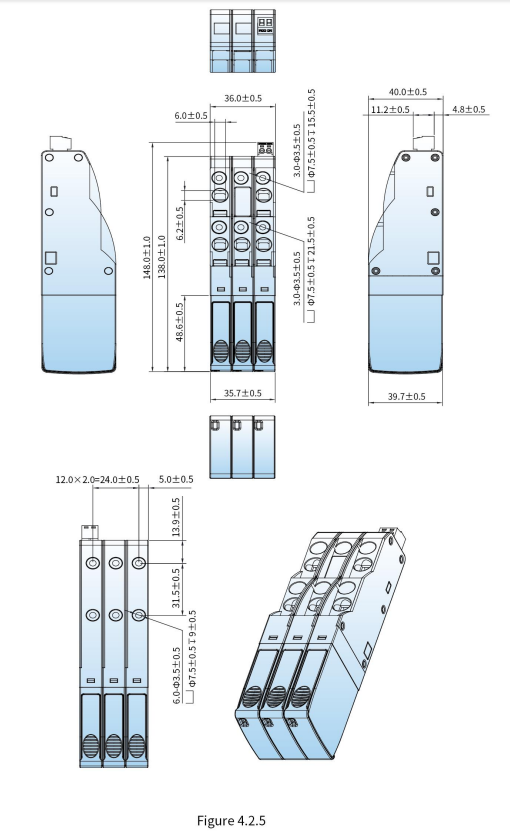

Figure 4.2.5 |
หลักการทำงาน:
| ชื่อไฟล์ | ประเภท | ขนาด | การดำเนินการ |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | แคตตาล็อกของผลิตภัณฑ์ | 2.68 MB |
Q: ซีรีส์ VPM385-40 (1U) เป็น SPD ประเภทใด
A: ซีรีส์ VPM385-40 (1U) เป็นอุปกรณ์ป้องกันไฟกระชาก AC Type 2 (SPD) ออกแบบมาเพื่อปกป้องระบบจ่ายไฟ AC จากไฟกระชากชั่วครู่เหนี่ยวนำ
Q: พิกัดไฟฟ้าหลักของซีรีส์ VPM385-40 (1U) คือเท่าใด
A: มีแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc) 385V AC กระแสปล่อยประจุพิกัด (In) 20kA และกระแสปล่อยประจุสูงสุด (Imax) 40kA (8/20 μs) โดยมีระดับการป้องกันแรงดัน (Up) ≤ 1.8kV
Q: อะไรที่ทำให้การออกแบบ 1U ของ SPD นี้พิเศษ
A: โปรไฟล์โมดูลาร์ 1U แบบบางออกแบบทางวิศวกรรมเฉพาะสำหรับการติดตั้งที่ประหยัดพื้นที่ในตู้ไฟฟ้าความหนาแน่นสูงและอุปกรณ์อุตสาหกรรมแบบโมดูลาร์
Q: ซีรีส์ VPM385-40 (1U) มีฟีเจอร์ความปลอดภัยอะไรบ้าง
A: มีดีไซน์โมดูลาร์แบบถอดได้พร้อมการตัดการเชื่อมต่อทางความร้อน การแสดงสถานะฟอลต์ และสัญญาณระยะไกล เพื่อการทำงานที่ปลอดภัยและเสถียร
Q: ซีรีส์ VPM385-40 (1U) เป็นไปตามมาตรฐานใด
A: เป็นไปตามมาตรฐานสากล EN/IEC 61643-11 สำหรับอุปกรณ์ป้องกันไฟกระชากแรงดันต่ำอย่างสมบูรณ์
