VP □ □–□/□□
1 2 3 4 5
|
SN |
ชื่อ |
ข้อกำหนด, รหัสประเภท |
|
1 |
รหัสการออกแบบ |
VP |
|
2 |
ซีรีส์สินค้า |
M |
|
3 |
แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc |
275: AC 275 V; 320: AC 320 V; 385: AC 385 V |
|
4 |
กระแสระบายสูงสุด Imax |
40: 40 kA; 80: 80 kA; 100: 100 kA |
|
5 |
โหมดป้องกัน |
2P: 2P; 3P: 3P; 1N+NPG: 1N+NPG; 3N+NPG: 3N+NPG; 4P: 4P |
ตัวอย่าง:VPM275-40/3N+NPG → Uc: AC 275 V; Imax: 40 kA; โหมดการป้องกัน：3N+NPG.
|
โมเดล |
VPM385-80/3N+NPG |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 2 |
|
โหมดป้องกัน |
3+1 โหมด |
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
AC 230/400 V 50/60 Hz |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
AC 385 V 50/60 Hz (โมดูลวาริสเตอร์ Uc:385 V 50 / 60 Hz;โมดูล GDT Uc: 255 V 50 / 60 Hz) |
|
กระแสไฟฟ้าปล่อยปกติ In (8/20 μs) |
40 kA |
|
กระแสระบายสูงสุด Imax (8/20 μs) |
80 kA |
|
ระดับการป้องกันแรงดันไฟฟ้า เปิด |
L-N ≤ 2.2 kV, N-PE ≤ 1.2 kV |
|
กระแสรั่ว |
≤ 20 μA |
|
เวลาตอบสนอง |
≤ 25 ns |
|
ฟิวส์สำรองสูงสุด |
125 A gL/gG |
|
พื้นที่หน้าตัด |
6 ~ 35 mm2 |
|
การลอกปลายความยาว |
12.5 mm |
|
แรงบิดในการขัน |
3 N·m |
|
การแสดงปกติ/ข้อผิดพลาด |
เขียว/แดง |
|
โหมดส่งสัญญาณระยะไกล |
RSC: การติดต่อสัญญาณระยะไกล, การติดต่อNC-COM-NO |
|
ประสิทธิภาพของการติดต่อสัญญาณทางไกล |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
พื้นที่หน้าตัดระยะไกล |
สูงสุด 1.5 มม² |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม. |
|
วัสดุสำหรับที่อยู่อาศัย |
UL94-V0 |
|
ระดับการป้องกัน |
IP20 |
|
ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
90.0 mm × 108.0 mm × 65.5 mm (ความอดทน± 1 mm) |
|
โมดูลแบบปลั๊กอิน |
/ |
|
อุปกรณ์ป้องกันภายใน |
หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว |
|
ลักษณะการปกป้องสิ่งแวดล้อม |
RoHS |
|
ความสามารถในการทนต่อกระแสลัดวงจร |
25 kArms |
|
โมเดล |
Un |
Uc |
Up |
In |
Imax |
โหมดป้องกัน |
หลักการทำงาน |
ขนาด |
|
VPM385-80/3N+NPG |
AC 230 V |
AC 385 V |
2.2 kV |
40 kA |
80 kA |
L-N & N-PE |

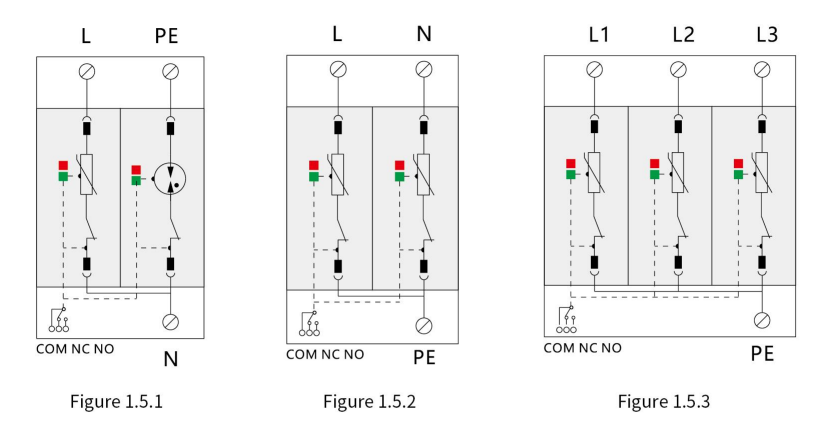

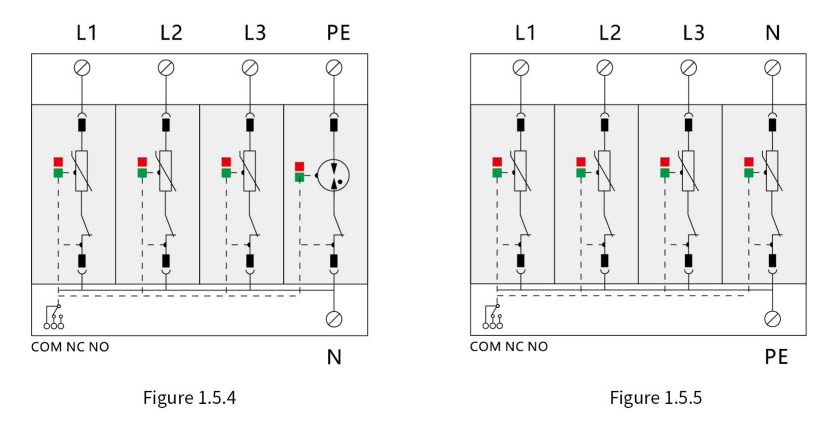

Figure 1.5.4 |

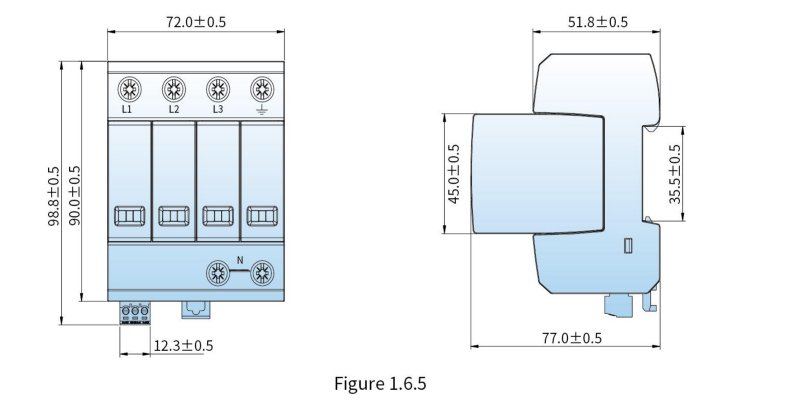

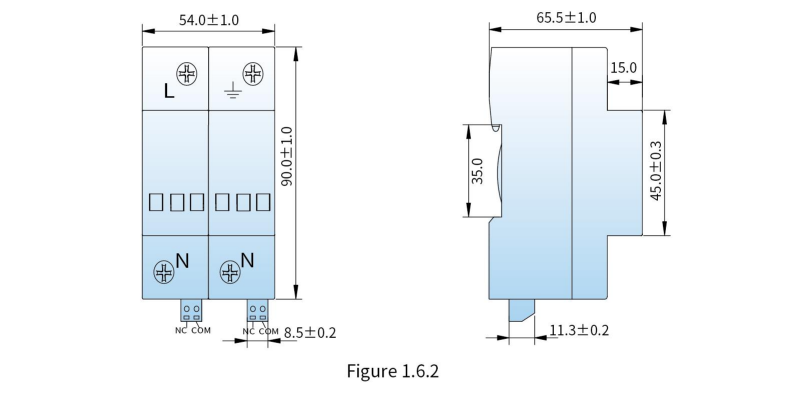

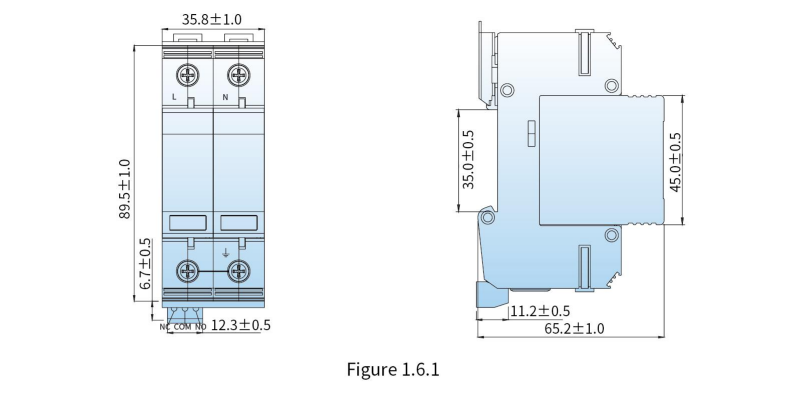

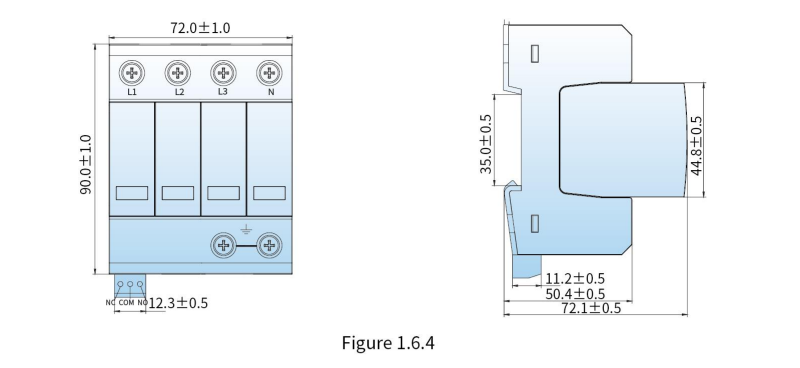

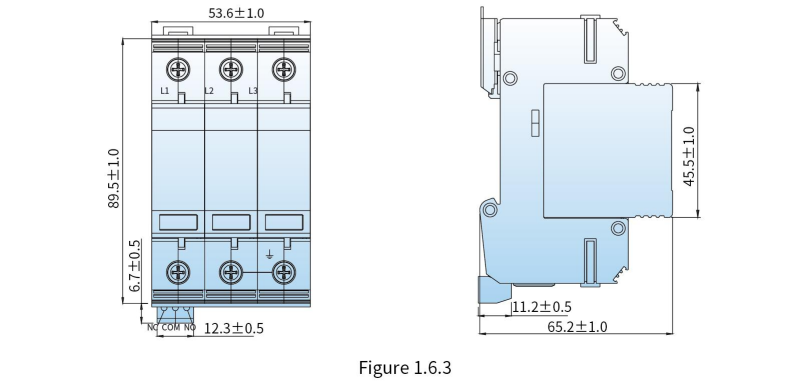

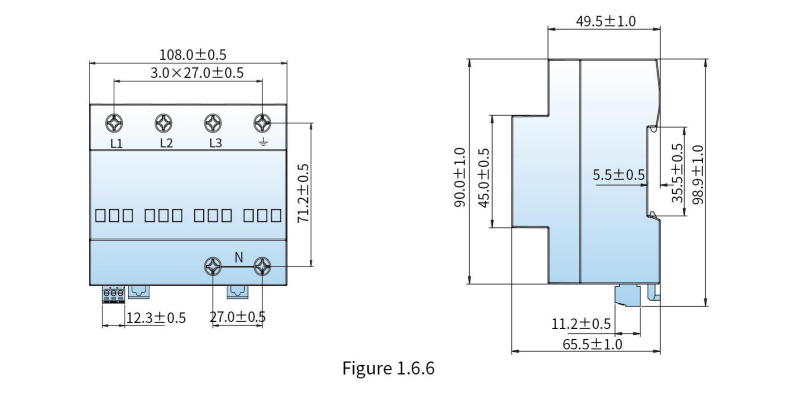

Figure 1.6.6 |
VPH385-30 เป็น SPD ประเภท 1 สำหรับแอร์คอนดิชันหนักเพื่อการป้องกันไฟฟ้าหลัก ออกแบบมาเพื่อรองรับฟ้าผ่าตรงโดยมี Iimp ขนาด 30 kA (10/350 μs) และ Uc ขนาด 385V AC มีค่า Up ≤ 1.9 kV เพื่อความปลอดภัยระดับสูงสุดสำหรับระบบสำคัญ ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐาน EN/IEC 61643-11 อย่างเต็มตัว เหมาะสำหรับการใช้งานด้านโทรคมนาคม พลังงานลม และอุตสาหกรรม
VPH750-25 เป็น SPD AC ประเภท 1 แรงดันสูงที่ออกแบบมาสำหรับการป้องกันฟ้าผ่าอย่างแข็งแกร่ง รองรับ Uc สูงสุดถึง 750V AC และสามารถจัดการแรงดันกระชากสูงสุดด้วย Iimp 25 kA (10/350 μs) มีระดับการป้องกัน Up ≤ 3.5 kV และเป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างเต็มรูปแบบ เหมาะสำหรับระบบอุตสาหกรรมหนักและพลังงานหมุนเวียนที่ต้องการความทนทานสูงสุด
VPM275-40 เป็น SPD AC แบบมืออาชีพ ประเภท 2 ที่ออกแบบมาสำหรับการแจกจ่ายไฟฟ้ารอง ด้วยค่า Uc 275V AC สามารถรองรับกระแสไฟฟ้าปล่อยตามปกติ (In) 20 kA และความสามารถสูงสุด (Imax) 40 kA (8/20 μs) โดยมีค่า Up ≤ 1.2 kV ให้การป้องกันที่แม่นยำสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อสัญญาณ รองรับมาตรฐาน EN/IEC 61643-11 อย่างเต็มรูปแบบและเชื่อถือได้
