อุปกรณ์ป้องกันไฟกระชาก AC Type 2 ซีรีส์ VPM750-40

SN

ชื่อ

ข้อกำหนด, รหัสประเภท

1

รหัสการออกแบบ

VP

2

ซีรีส์สินค้า

M

3

แรงดันไฟฟ้าปฏิบัติการต่อเนื่องสูงสุด Uc

750: AC 750 V; 1000: AC 1000 V

4

กระแสระบายสูงสุด Imax

40: 40 kA; 50: 50 kA; 100: 100 kA

5

โหมดป้องกัน

3P: 3P; 4P: 4P; 3P+1P: 3P+1P; 3N+NPG: 3N+NPG

โมเดล

VPM750-40/4P

อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11

Type 2

โหมดป้องกัน

4+0 โหมด

แรงดันไฟฟ้าปกติในการทำงาน Un

AC 690 V 50/60 Hz

แรงดันการทำงานต่อเนื่องสูงสุด Uc

AC 750 V 50/60 Hz

กระแสไฟฟ้าปล่อยปกติ In (8/20 μs)

20 kA

กระแสระบายสูงสุด Imax (8/20 μs)

40 kA

ระดับการป้องกันแรงดันไฟฟ้า เปิด

≤ 3.0 kV

กระแสรั่ว

≤ 20 μA

เวลาตอบสนอง

≤ 25 ns

ฟิวส์สำรองสูงสุด

80 A gL/gG

พื้นที่หน้าตัด

6 ~ 35 mm²

การลอกปลายความยาว

12.5 mm

แรงบิดในการขัน

3 N·m

การแสดงปกติ/ข้อผิดพลาด

เขียว/แดง

โหมดส่งสัญญาณระยะไกล

RSC:การติดต่อสัญญาณระยะไกล,การติดต่อNC-COM-NO

ประสิทธิภาพของการติดต่อสัญญาณทางไกล

AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A

พื้นที่หน้าตัดระยะไกล

สูงสุด 1.5 มม²

วิธีการติดตั้ง

ราง DIN ขนาด 35 มม

วัสดุสำหรับที่อยู่อาศัย

UL94-V0

ระดับการป้องกัน

IP20

ขนาดโครงร่าง (ไม่รวมขั้วต่อ)

90.0 mm × 72.0 mm × 65.0 mm (ความอดทน± 1 mm)

โมดูลแบบปลั๊กอิน

สามารถปลั๊กได้

อุปกรณ์ป้องกันภายใน

หน่วยป้องกันฟ้าผ่ามีอุปกรณ์ตัดความร้อนในตัว

โมเดล

Un

Uc

Up

In

Imax

โหมดป้องกัน

หลักการทำงาน

ขนาด

VPM750-40/3P

AC 690 V

AC 750 V

3.0 kV

20 kA

40 kA

L-PE

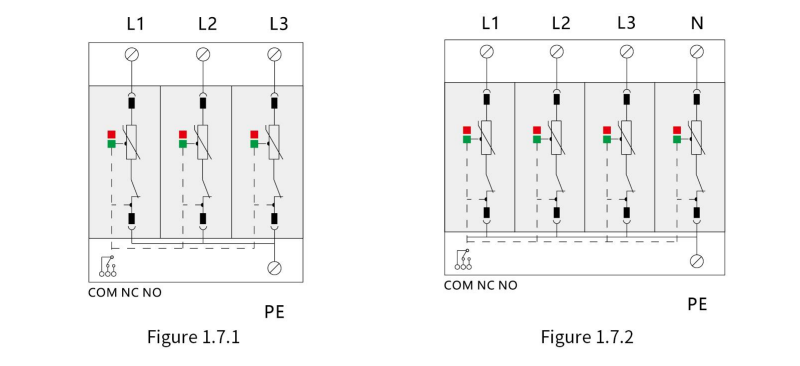

Figure 1.7.1

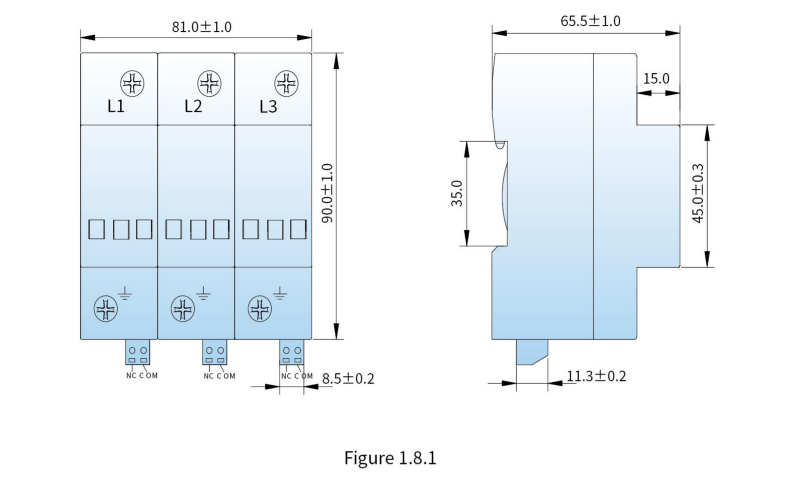

Figure 1.8.1

VPM750-40/4P

AC 690 V

AC 750 V

3.0 kV

20 kA

40 kA

L-PE

Figure 1.7.2

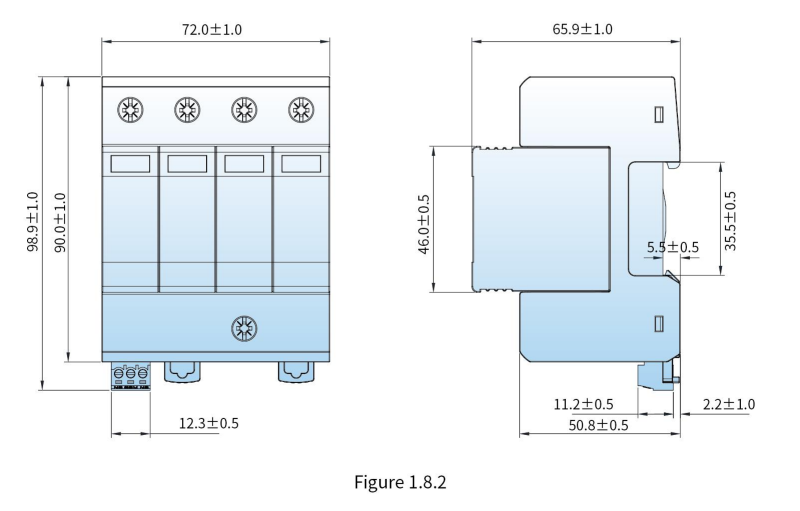

Figure 1.8.2

VPM750-40/3P+1P

AC 690 V

AC 750 V

3.0 kV

20 kA

40 kA

L-PE

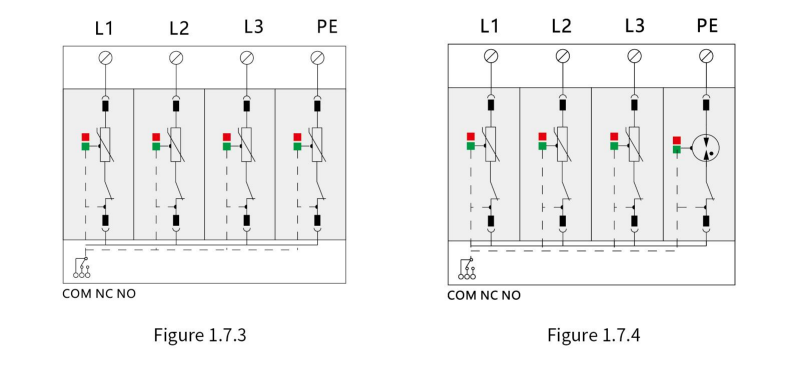

Figure 1.7.3

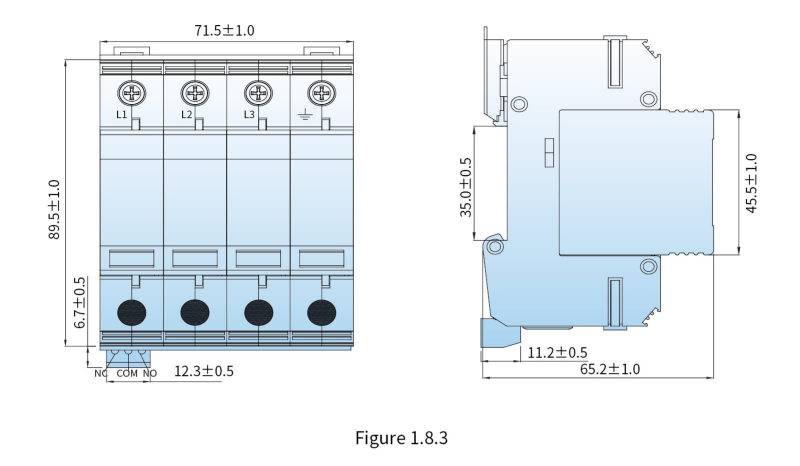

Figure 1.8.3

VPM750-40/3N+NPG

AC 690 V

AC 750 V

4.0 kV

20 kA

40 kA

L-PE

Figure 1.7.4

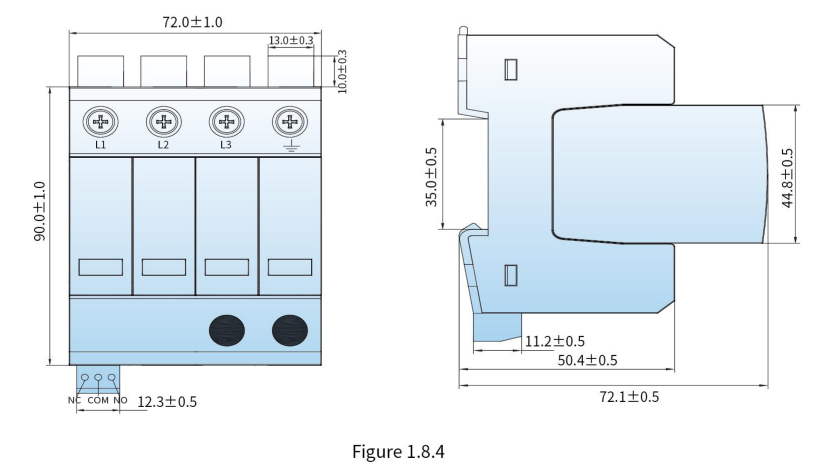

Figure1.8.4
