อุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 2 ซีรีส์ VPX05K05X
VPX05K05X เป็นอุปกรณ์ป้องกันสัญญาณชนิด Type 2 ความแม่นยำสูง ออกแบบมาเพื่อปกป้องสายข้อมูลและการสื่อสาร รองรับแรงดัน Uc สูงสุดถึง 60V DC มีค่ากระแสระบายปกติ (In) สูงสุดถึง 2 kA ด้วยแรงดันป้องกันต่ำ (Up) L/L ≤ 40V (C2) / ≤ 20V (C3) ทำให้มั่นใจในความปลอดภัยของอินเทอร์เฟซที่ไวต่อความเสียหาย ปฏิบัติตามมาตรฐาน EN/IEC 61643-11/21 อย่างสมบูรณ์ และเหมาะสำหรับ PLC เซ็นเซอร์ และวงจรข้อมูลความเร็วสูง
ไฮไลท์
- การป้องกันสัญญาณสำหรับสายข้อมูลและการสื่อสารที่รองรับ PoE
- ระดับแรงดันป้องกัน Up L/L ≤ 40V (C2) / ≤ 20V (C3), L/PE ≤ 300V
- ตัวเรือนอะลูมิเนียมขนาดกะทัดรัดสำหรับติดตั้งราง DIN 35 มม.
- เป็นไปตามมาตรฐาน EN/IEC 61643-11 อย่างสมบูรณ์
ข้อมูลผลิตภัณฑ์
- ประเภท: อุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 2
- แรงดันไฟฟ้าทำงานพิกัด (Un): DC 3.3V (สัญญาณ) / DC 48V (กำลัง PoE)
- แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด (Uc): DC 6V (สัญญาณ) / DC 60V (กำลัง PoE)
- กระแสปล่อยประจุพิกัด (In): 1kA (สัญญาณ) / 2kA (กำลัง PoE) (8/20 μs)
- ระดับการป้องกันแรงดัน (Up): L/L ≤ 40V (C2) / ≤ 20V (C3), L/PE ≤ 300V
- การปฏิบัติตามมาตรฐาน: EN/IEC 61643-11
- การป้องกันความแม่นยำสูงสำหรับสายข้อมูลและการสื่อสารที่รองรับ PoE
- ตัวเรือนอะลูมิเนียมขนาดกะทัดรัดสำหรับติดตั้งราง DIN 35 มม.
- เหมาะสำหรับ PLC เซนเซอร์ กล้อง IP และวงจรข้อมูลความเร็วสูง
แอปพลิเคชัน:
ผลิตภัณฑ์นี้เป็นอุปกรณ์ป้องกันสัญญาณเกินแรงดันแบบหลายพอร์ตที่ออกแบบมาสำหรับการปกป้องเครือข่ายความหนาแน่นสูงโดยรองรับ Power over Ethernet (PoE) โดยเฉพาะ ถูกออกแบบสำหรับติดตั้งที่สวิตช์เครือข่าย จุดปลายอุปกรณ์ IP และตู้สื่อสารในพื้นที่โซน LPZ 2 ถึง LPZ 3 (มักเรียกว่า การป้องกันประเภท 3 หรือคลาส D) สามารถปกป้องอุปกรณ์เครือข่ายที่มีความไวต่อแรงดันไฟฟ้าเกินได้อย่างมีประสิทธิภาพ เช่น กล้อง IP จุดเชื่อมต่อไร้สาย และโทรศัพท์ VoIP จากความเสียหายที่เกิดจากแรงดันชั่วขณะที่เกิดขึ้นทั้งในสายข้อมูลและสายไฟ PoE
พารามิเตอร์ทางเทคนิค:
|
โมเดล |
VPX05K05X-H48-POE |
|
อุปกรณ์ป้องกันแรงกระชาก (SPD) ตามมาตรฐาน EN/IEC 61643-11 |
Type 2 |
|
ขาเชื่อมต่อที่ป้องกัน |
ขาทั้ง 8 ป้องกันแล้ว |
|
ส่วนสัญญาณ |
|
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
DC 3.3 V |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
DC 6 V |
|
อิมพีแดนซ์อนุกรมต่อสาย |
1 Ω |
|
กระแสไฟฟ้าปล่อยปกติ In |
1 kA |
|
อัตราการโอน |
1000 Mbps |
|
แรงดันป้องกัน C2(1 kA, 8/20 μs) |
L/L: ≤ 40 V (หลัง 2 μs), L/PE: ≤ 300 V (หลัง 2 μs) |
|
แรงดันป้องกัน C3(1 kV/μs) |
L/L: ≤ 20 V, L/PE: ≤ 300 V |
|
ส่วนของแหล่งจ่ายไฟ |
|
|
แรงดันไฟฟ้าปกติในการทำงาน Un |
DC 48 V |
|
แรงดันการทำงานต่อเนื่องสูงสุด Uc |
DC 60 V |
|
กระแสโหลดสูงสุด |
1 A |
|
อิมพีแดนซ์อนุกรมต่อสาย |
0.5 Ω |
|
กระแสไฟฟ้าปล่อยปกติ In |
2 kA |
|
แรงดันป้องกัน |
≤ 300 V(after 2 μs) |
|
วิธีการติดตั้ง |
ราง DIN ขนาด 35 มม |
|
วัสดุสำหรับที่อยู่อาศัย |
โปรไฟล์อะลูมิเนียม |
|
ระดับการป้องกัน |
IP20 |
|

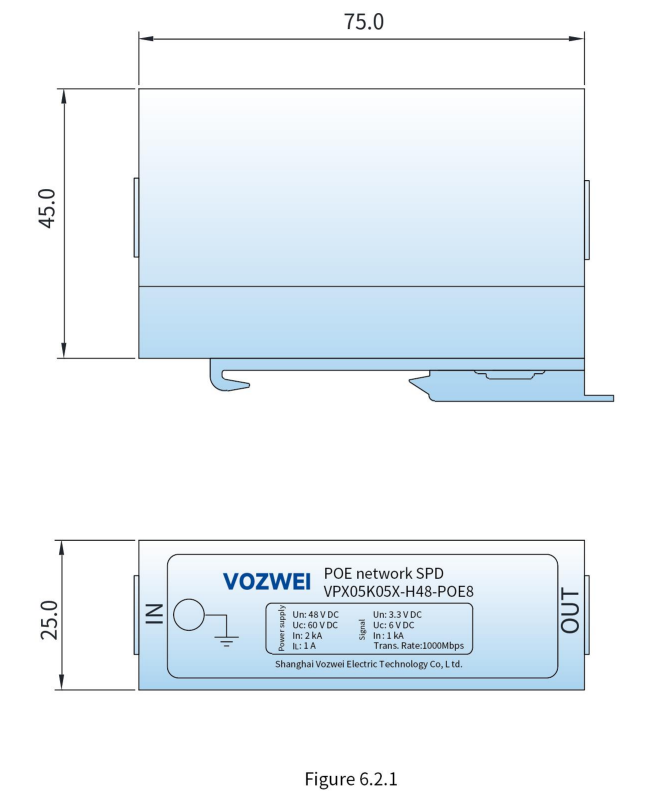

ขนาดโครงร่าง (ไม่รวมขั้วต่อ) |
78 mm × 54 mm × 25 mm (ความอดทน ± 1 mm) |
|
อุณหภูมิในการทำงาน |
-40 °C ~ +70 °C |
|
ความชื้นสัมพัทธ์ |
5% ~ 95% (25 °C) |
|
ความสูงในการปฏิบัติการ |
≤ 4000 m |

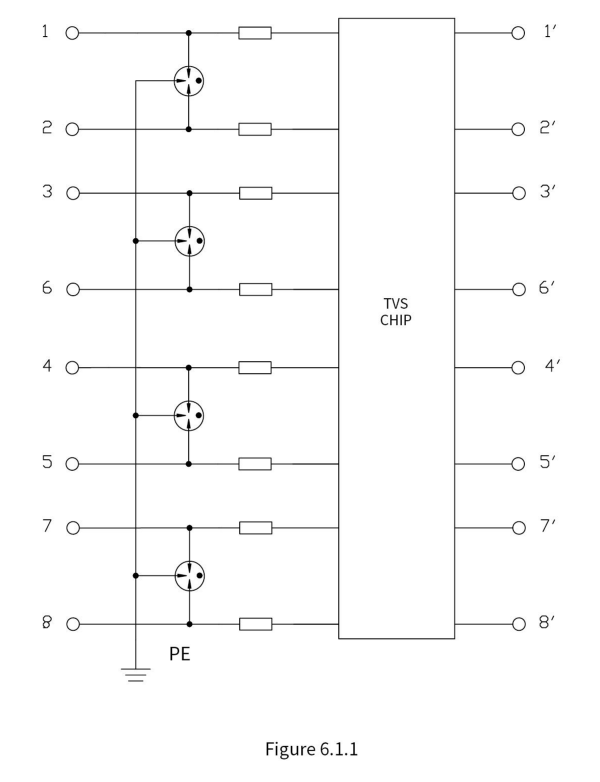

หลักการทำงาน:
| ชื่อไฟล์ | ประเภท | ขนาด | การดำเนินการ |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | แคตตาล็อกของผลิตภัณฑ์ | 2.68 MB |
Q: ซีรีส์ VPX05K05X คืออะไร
A: เป็นอุปกรณ์ป้องกันไฟกระชากสัญญาณ Type 2 ความแม่นยำสูง ออกแบบมาเพื่อปกป้องสายข้อมูลและสายสื่อสาร
Q: รองรับ Power over Ethernet (PoE) หรือไม่
A: ใช่ รองรับ Power over Ethernet (PoE) ทำให้เหมาะสำหรับสวิตช์เครือข่าย กล้อง IP จุดเชื่อมต่อไร้สาย และโทรศัพท์ VoIP
Q: ระดับการป้องกันแรงดันคือเท่าใด
A: มีระดับการป้องกันแรงดันต่ำ (Up): L/L ≤ 40V และ L/PE ≤ 300V (C2, 8/20 μs); L/L ≤ 20V และ L/PE ≤ 300V (C3, 1 kV/μs)
Q: ติดตั้งอย่างไร
A: มีตัวเรือนอะลูมิเนียมขนาดกะทัดรัดสำหรับติดตั้งราง DIN 35 มม.
Q: เป็นไปตามมาตรฐานใด
A: เป็นไปตามมาตรฐานสากล EN/IEC 61643-11 อย่างสมบูรณ์
