อุณหภูมิที่เพิ่มขึ้นต่ำ
การออกแบบแผ่นสัมผัสเพิ่มเติม เพื่อให้อุณหภูมิของผลิตภัณฑ์เพิ่มขึ้นต่ำลง

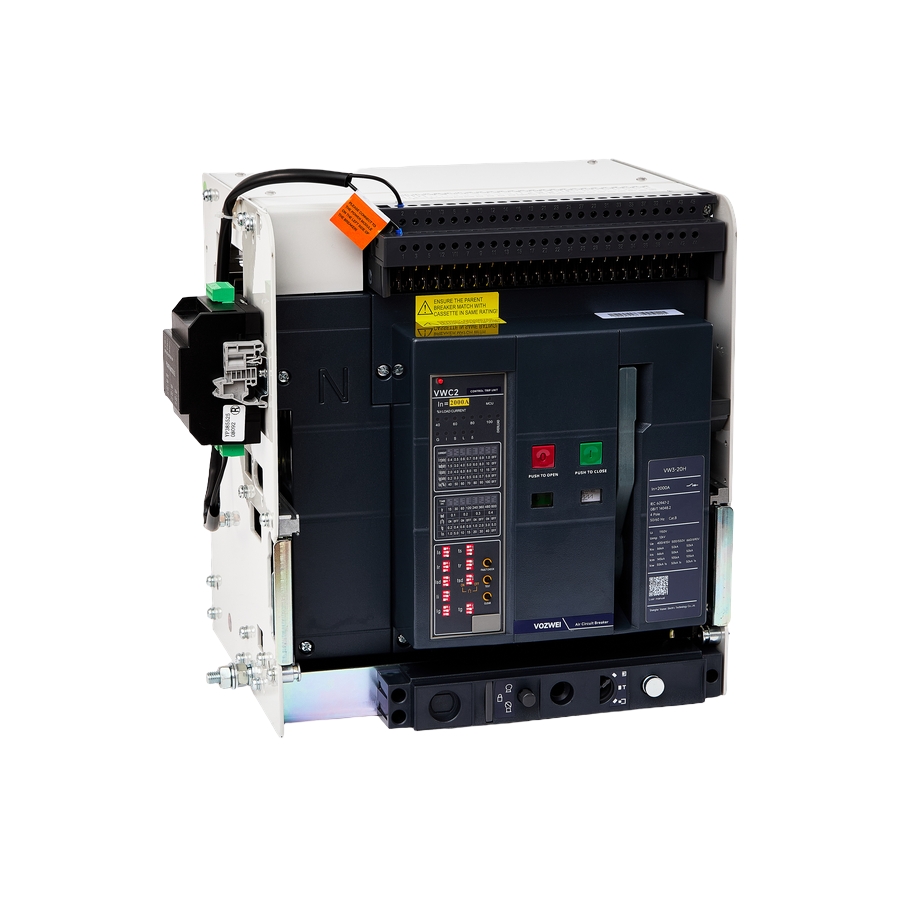

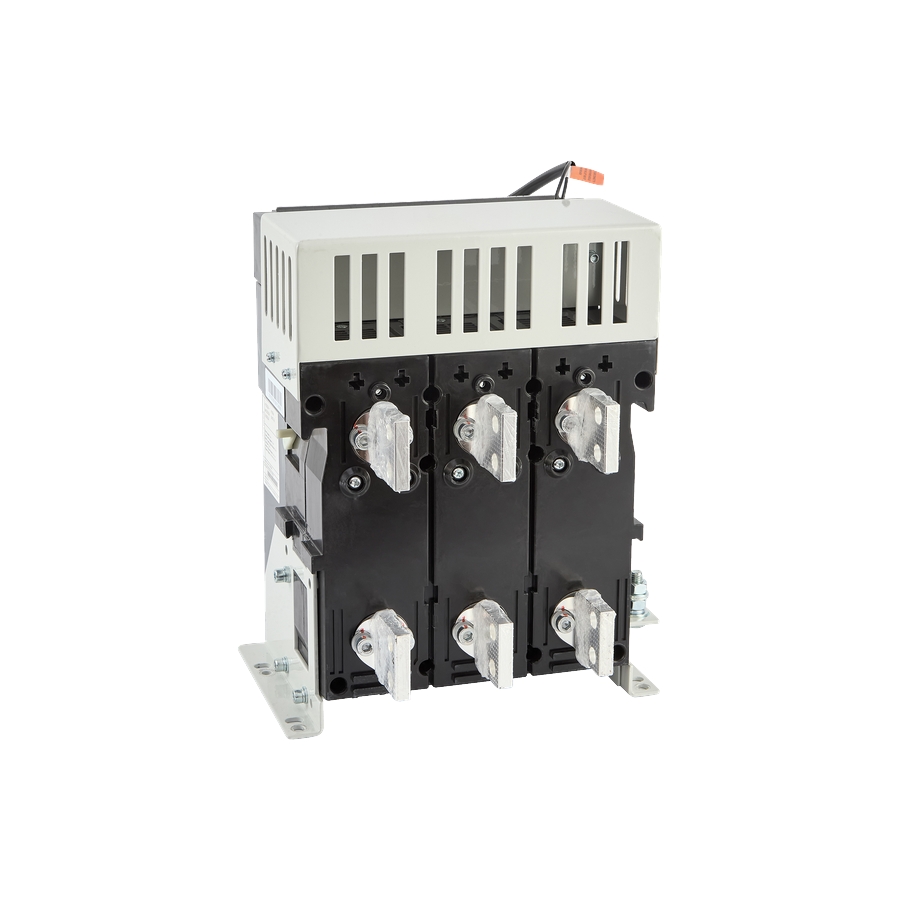

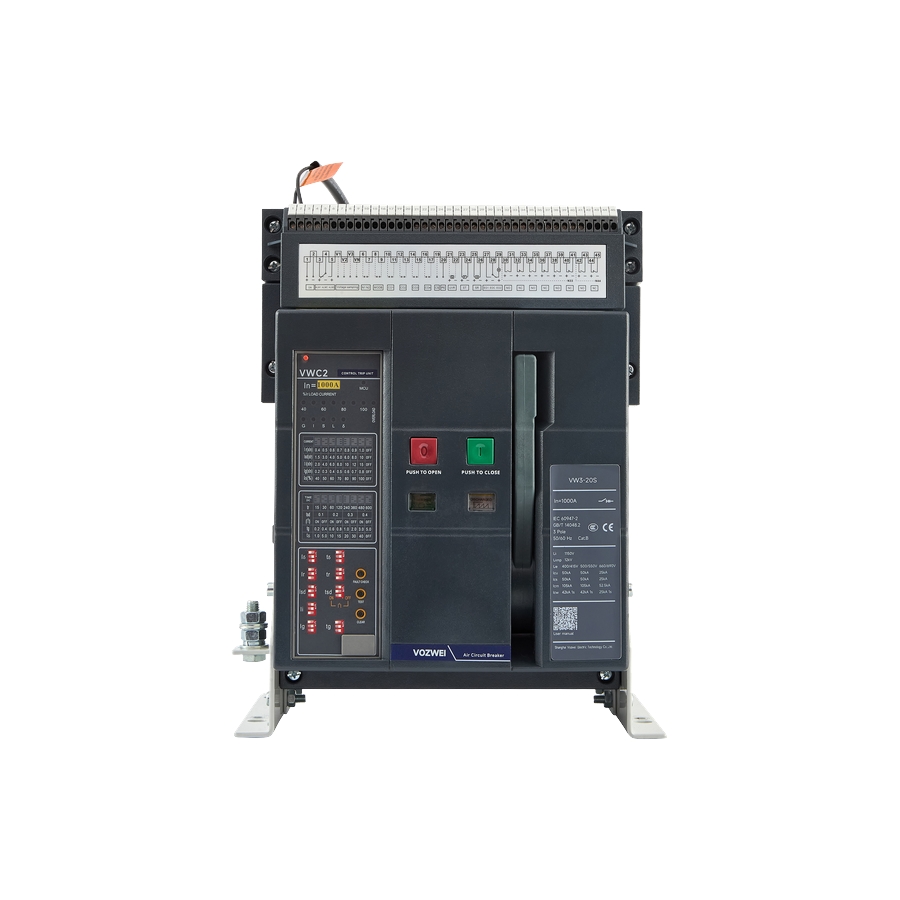

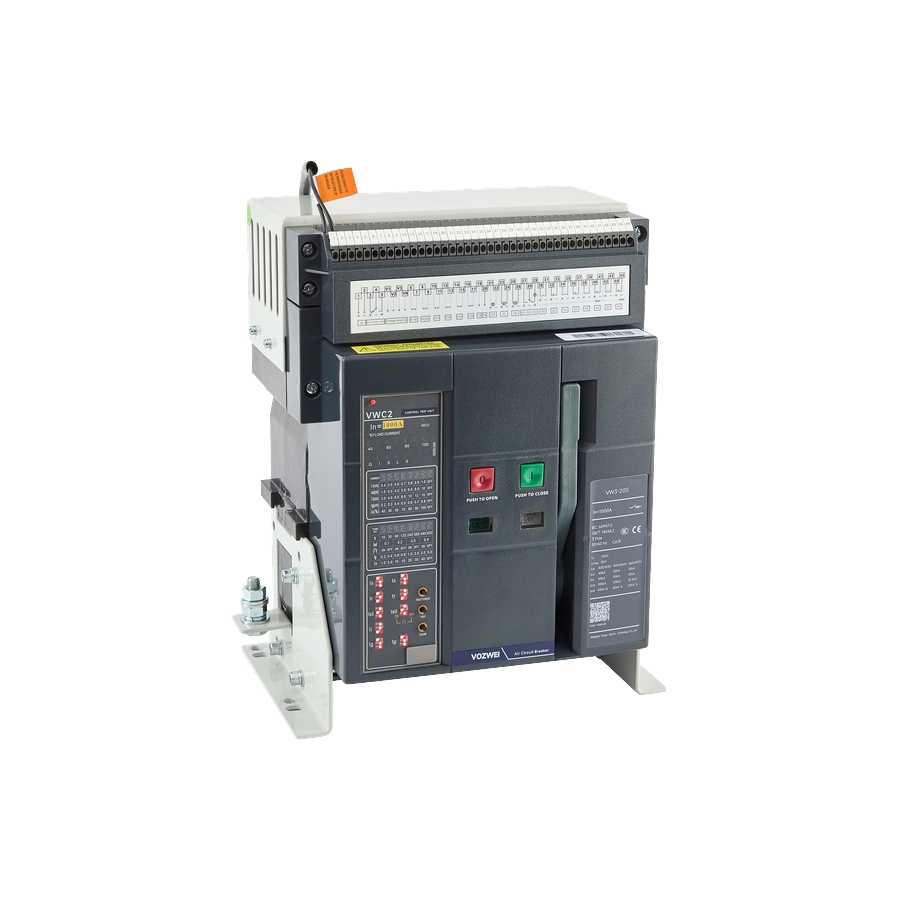

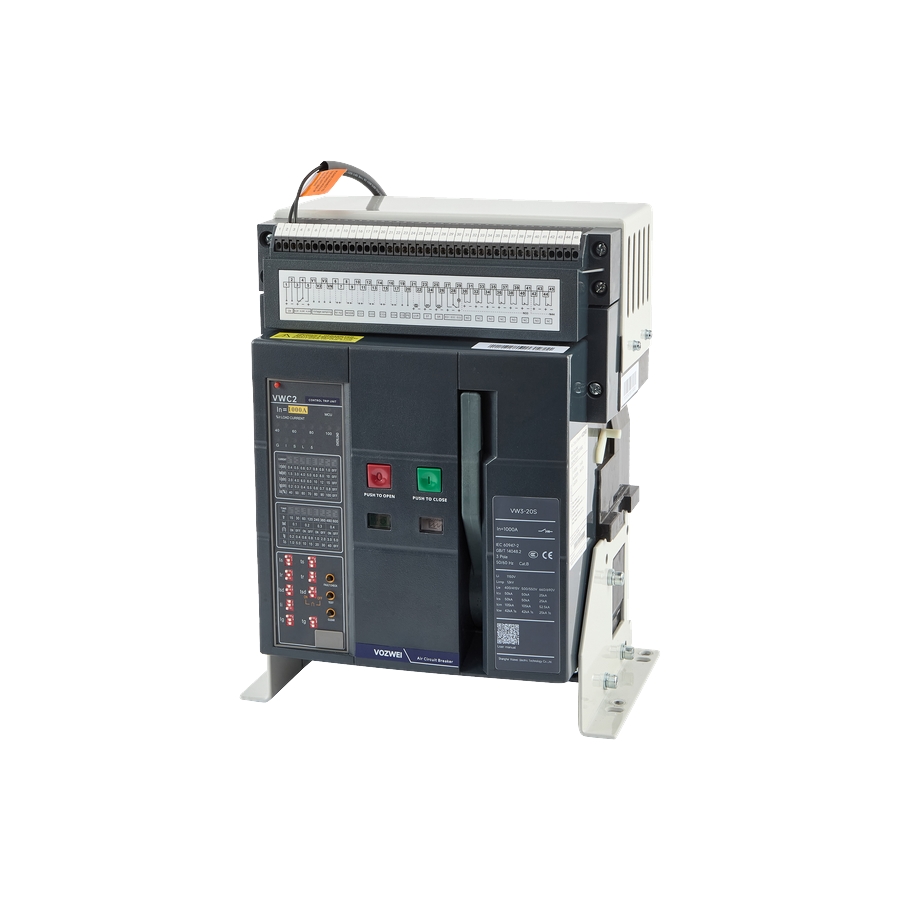

สมาร์ทแอร์เซอร์กิตเบรกเกอร์ ซีรีส์ VW3-20, ACB
- แรงดันไฟฟ้าทํางานสูงสุดคือ AC1500V และกระแสไฟทํางานสูงสุดคือ 2000A
- มีความสามารถในการทําลายสูงถึง 50KA ที่ AC690V
- ความสามารถในการปรับตัวในระดับความสูงทํางานที่ระดับความสูง 5,000 เมตร
- มีความทนทานต่อความร้อนชื้นและการควบแน่นได้ดีเยี่ยมและสามารถปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงต่างๆเช่นสเปรย์เกลือความชื้นเป็นต้น
พารามิเตอร์ทางเทคนิค
| ขนาดกระแส In(A) | 200A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A |
| พิกัดแรงดันไฟฟ้าใช้งาน Ue(V) 50Hz/60Hz | AC400, AC415, AC500, AC550, AC660, AC690 |
| แรงดันไฟฟ้าฉนวนที่กำหนด Ui (V) | 1150 |
| พิกัดการทนแรงดันสูงสุด Uimp (kV) | 12 |
| ความทนต่อแรงดันตามความถี่กำลังไฟฟ้า U(V) 1นาที | AC5000V 50Hz/60Hz |
| จำนวน Pole | 3P/4P |
| พิกัดกระแส N-pole | 100%In |
| รหัสพิกัดการตัดกระแสลัดวงจรสูงสุด | S, H |
| พิกัดการตัดกระแสลัดวงจรสูงสุด (ค่าประสิทธิผล) Icu(kA) | AC400/AC415: S: 50kA, H: 66kA AC500/AC550: S: 50kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| พิกัดการตัดกระแสลัดวงจรใช้งาน (ค่าประสิทธิผล) Ics(kA) | AC400/AC415: S: 50kA, H: 66kA AC500/AC550: S: 50kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| พิกัดกระแสทำงานสูงสุด (ค่าสูงสุด) Icm(kA) | AC400/AC415: S: 105kA, H: 145kA AC500/AC550: S: 105kA, H: 105kA AC660/AC690: S: 52.5kA, H: 105kA |
| พิกัดกระแสทนช่วงเวลาสั้น Icw(kA) 1 วินาที | AC400/AC415: S: 42kA, H: 55kA AC500/AC550: S: 42kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| พิกัดการตัดกระแสลัดวงจรที่จำกัด Icc(kA) | AC400/AC415: S: 42kA, H: 55kA AC500/AC550: S: 42kA, H: 50kA AC660/AC690: S: 25kA, H: 50kA |
| เวลาในการตัดวงจร (ไม่มีความล่าช้า) (ms) | 12(ms)-18(ms) |
| เวลาในการปิดวงจร (ms) | ≤60(ms) |
| ประสิทธิภาพการดำเนินงาน(ชีวิตไฟฟ้า(ครั้ง) | 15000 (ครั้ง) (200-630A) 10000 (ครั้ง) (800-1250A) 10000 (ครั้ง) (1600-2000A) |
| ประสิทธิภาพการดำเนินงาน (ความคงทนการใช้งานทางกล (ครั้ง) ไม่มีการบำรุงรักษา) | 15000 (ครั้ง) |
| ประสิทธิภาพการดำเนินงาน (ความคงทนการใช้งานทางกล (ครั้ง) มีการบำรุงรักษา) | 30000 (ครั้ง) |
| สภาพการปฏิบัติงาน (ประเภทการใช้งาน) | B |
| ภาพการปฏิบัติงาน (ระดับมลพิษ) | 3 |
| สภาพการปฏิบัติงาน (เกรดบรรยากาศโดยรอบ) | IP40 |
| สภาพการปฏิบัติงาน (อุณหภูมิโดยรอบ) | ≥-40℃ |
| สภาพการปฏิบัติงาน (ความสูงเหนือระดับน้ำทะเล) | ≤5000m |
| ขนาดภายนอก (มม.) (สูง × กว้าง × ลึก)(แบบชักออก 3P) | 357(mm)x254(mm)x300(mm) |
| ขนาดภายนอก(มม.) (สูง × กว้าง × ลึก) (แบบชักออก 4P) | 357(mm)x324(mm)x300(mm) |
| ขนาดภายนอก(มม.) (สูง × กว้าง × ลึก) (แบบคงที่ 3P) | 335(mm)x266(mm)x199(mm) |
| ขนาดภายนอก (มม.) (สูง × กว้าง × ลึก) (แบบคงที่ 4P) | 335(mm)x336(mm)x199(mm) |
Tips: For more information, please refer to the user manual or specification sheet in the following documentation.
ไฮไลท์
ประสิทธิภาพการดับอาร์คสูง
ช่องเปิดขนาดใหญ่ โครงสร้างเสริมแรงดันแบบเซรุ่นใหม่ วัสดุการผลิตก๊าซใหม่ การดับอาร์คที่มีประสิทธิภาพสูง
การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
การทดสอบระดับมืออาชีพสำหรับอุณหภูมิสูงและต่ำ พื้นที่สูง ความชื้นสูง ความทนละอองน้ำเกลือสูง ความสั่นสะเทือนสูง และต่อต้านการเจริญเติบโตของเชื้อรา เพื่อให้แน่ใจว่ามีความพร้อมใช้งานสูง
อุปกรณ์เสริมมีความน่าเชื่อถือสูง
ปรับปรุงและเพิ่มประสิทธิภาพฟังก์ชันโครงสร้างอุปกรณ์เสริม เพิ่มการทดสอบความน่าเชื่อถือหลายรายการ และเพิ่มความน่าเชื่อถือ
แอปพลิเคชั่น
ผลิตภัณฑ์ที่เกี่ยวข้อง

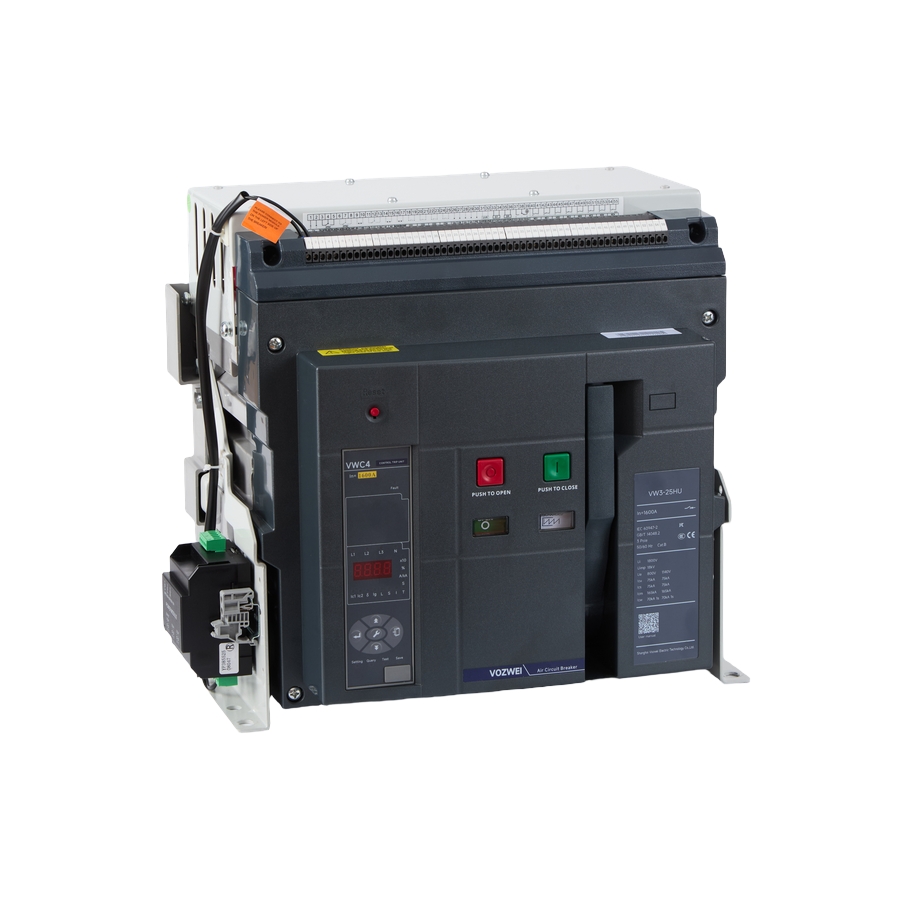

สมาร์ทแอร์เซอร์กิตเบรกเกอร์ ซีรีส์ VW3-25, ACB
VW3-25 ACB ออกแบบมาสำหรับระบบพลังงานแสงอาทิตย์ ลม และการเก็บพลังงาน มีคุณสมบัติ 3P/4P และ Icu:50kA~85kA ความสามารถในการตัดสูงสุด 80KA ที่ 800Vac ทนทานต่อความร้อนชื้น หมอกเกลือ และก๊าซผสม เสถียรที่ระดับความสูง 5,000 เมตร พร้อมความสามารถในการควบคุมระยะไกลขั้นสูง

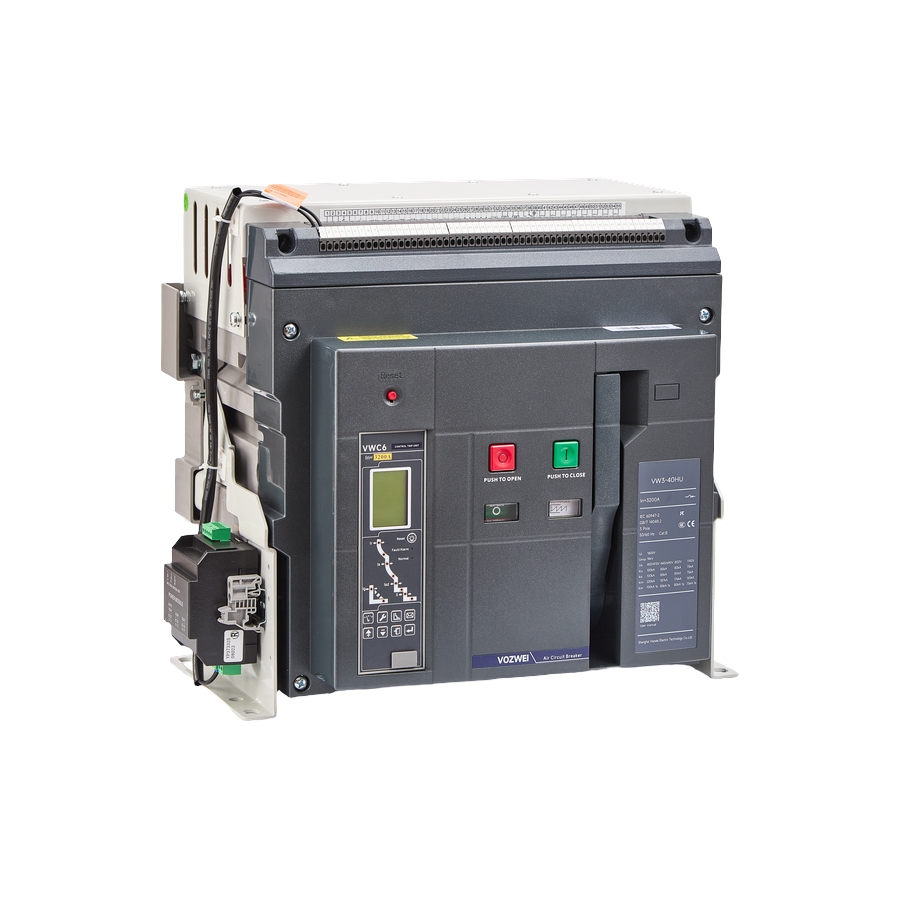

สมาร์ทแอร์เซอร์กิตเบรกเกอร์ ซีรีส์ VW3-40, ACB
