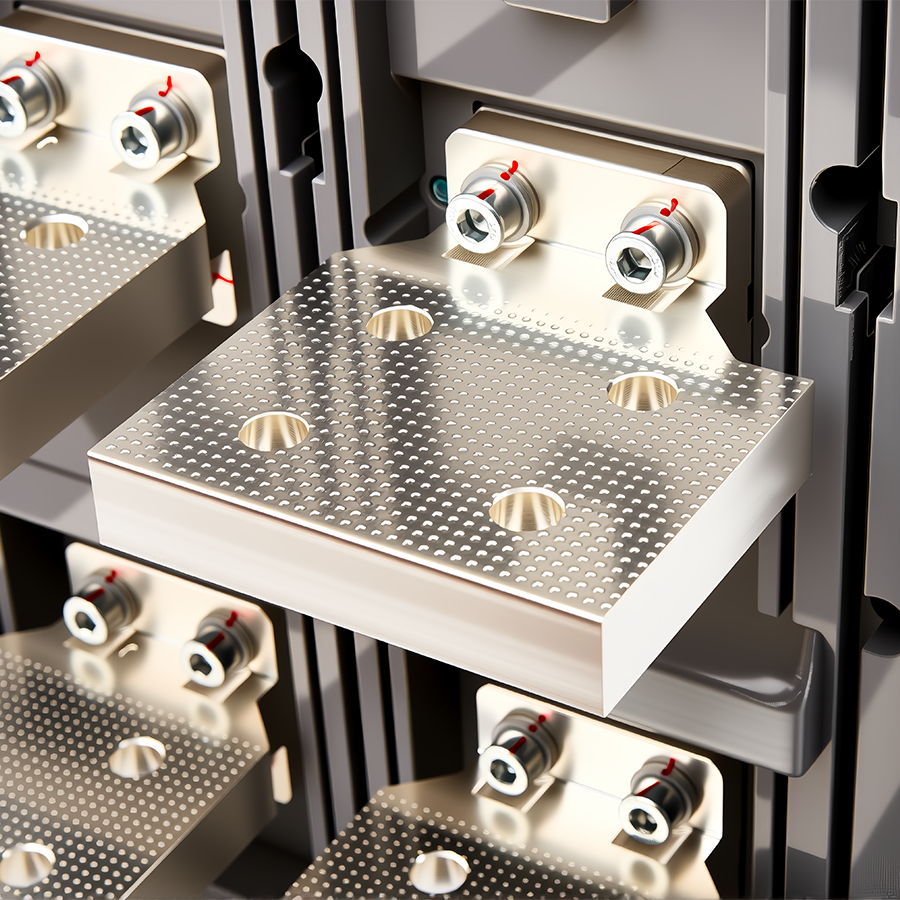

อุณหภูมิที่เพิ่มขึ้นต่ำ
การออกแบบแผ่นสัมผัสเพิ่มเติม เพื่อให้อุณหภูมิของผลิตภัณฑ์เพิ่มขึ้นต่ำลง

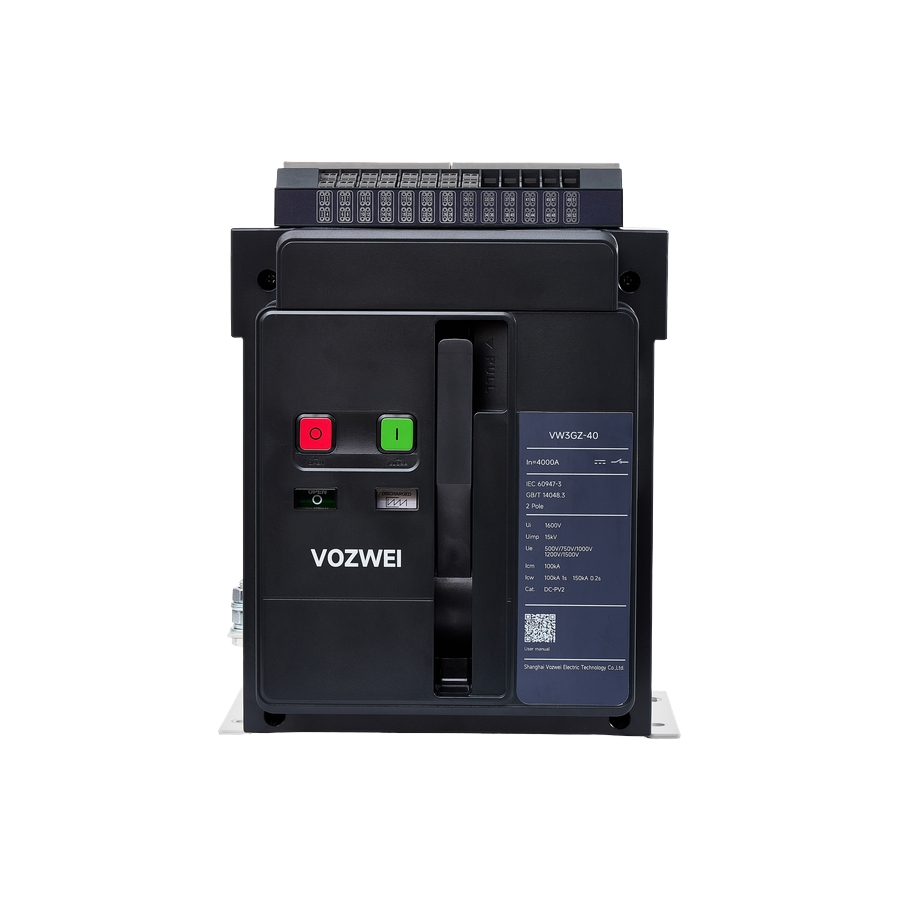

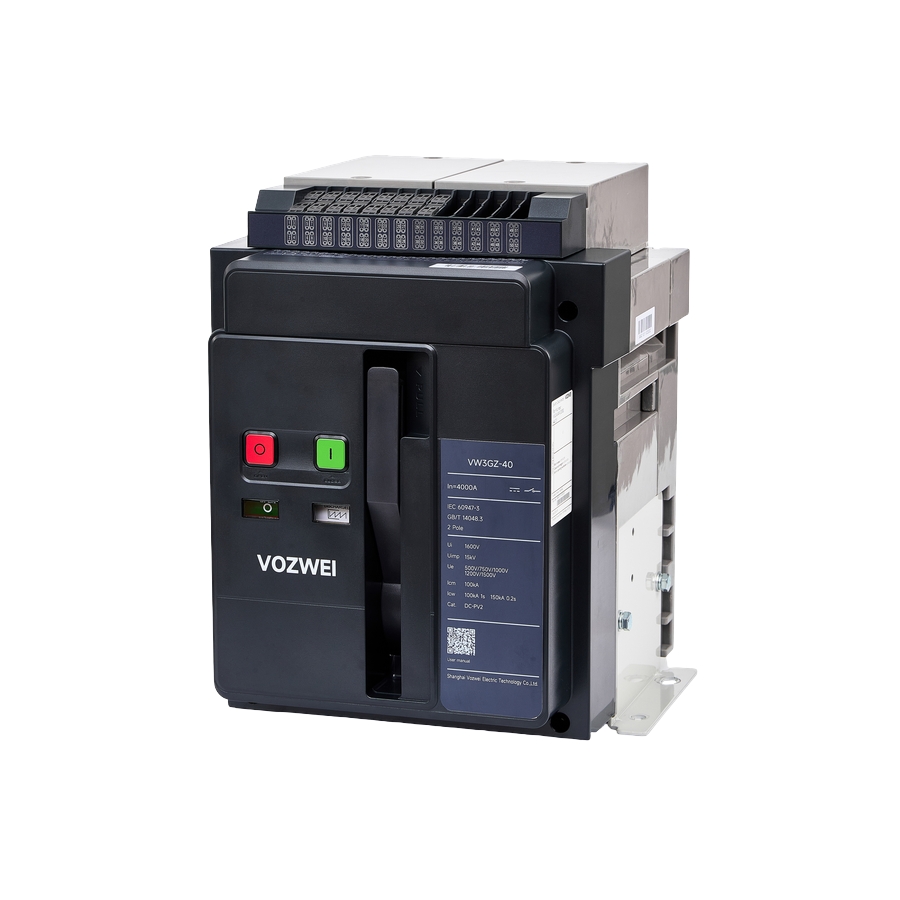

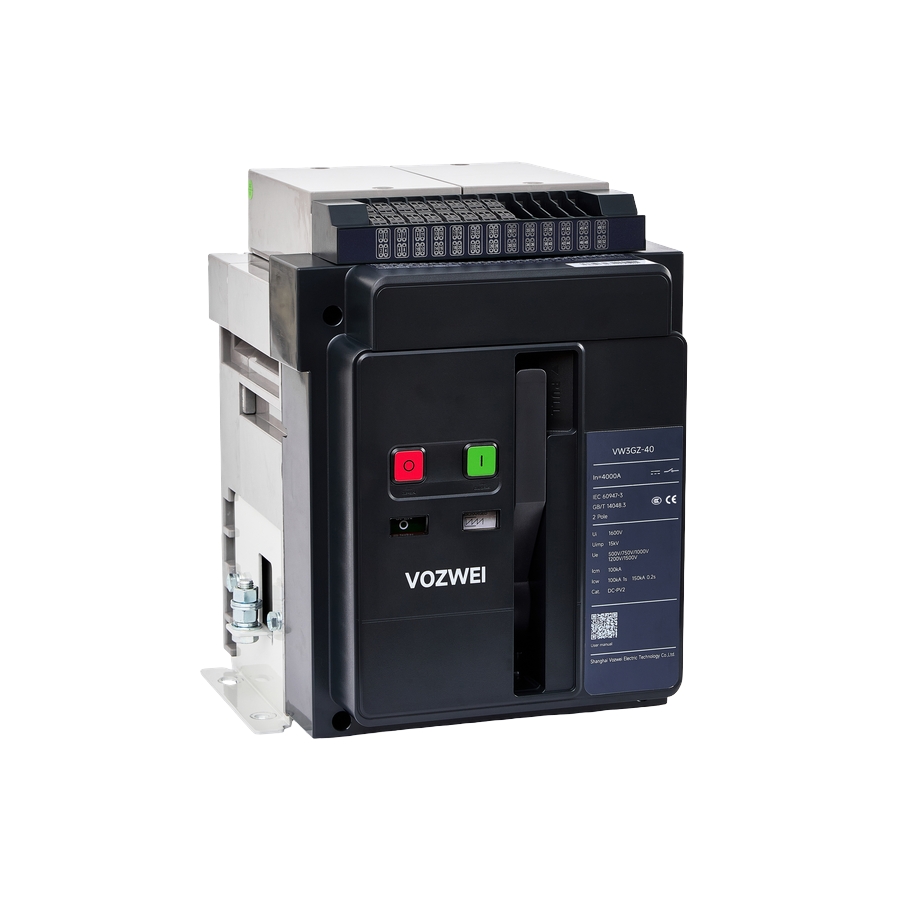

สวิตช์ตัดตอนไฟฟ้า DC ซีรีส์ VW3GZ-40
- ซีรีส์ VW3GZ รองรับช่วงกำลังไฟฟ้าที่กว้างขวาง โดยมีกระแสพิกัดตั้งแต่ 200A ถึง 4000A และแรงดันไฟฟ้าทำงานสูงสุดที่ DC 1500V สำหรับการตัดตอนวงจรหลัก
- เพิ่มความปลอดภัยสูงสุดให้กับระบบที่มีความจุสูงด้วยความสามารถในการทนกระแสลัดวงจรชั่วคราวได้สูงสุดถึง 100kA (Icw 1s)
- โครงสร้างหลักผลิตจากวัสดุ DMC ความแข็งแรงสูง ซึ่งให้คุณสมบัติในการทนทานต่อแรงกระแทกและเป็นฉนวนไฟฟ้าที่ยอดเยี่ยม
- โครงสร้างหน้าสัมผัสอาร์กหลักแบบสองจังหวะที่ใช้วัสดุป้องกันการหลอมละลายแบบพิเศษ ช่วยยืดอายุการใช้งานทางไฟฟ้าได้อย่างมีประสิทธิภาพ
- รับประกันความน่าเชื่อถือในการกระจายพลังงานด้วยกลไกภายในที่ได้รับการเสริมความแข็งแรงและการออกแบบมอเตอร์ไฟฟ้าประสิทธิภาพสูง
- ผลิตภัณฑ์ทุกชิ้นได้รับการผลิตตามมาตรฐาน RoHS ล่าสุดของสหภาพยุโรปอย่างเคร่งครัด เพื่อส่งเสริมการพัฒนาที่เป็นมิตรต่อสิ่งแวดล้อมและยั่งยืน
พารามิเตอร์ทางเทคนิค
| ซีรีส์ | VW3GZ-40 |
| กระแสพิกัด In(A) | 630, 800, 1000, 1250, 1600, 2000, 2500, 2900, 3200, 3600, 4000 |
| แรงดันไฟฟ้าทำงานพิกัด Ue(V) 50Hz/60Hz | DC500/750/1000/1200/1500 |
| แรงดันไฟฟ้าฉนวนพิกัด Ui(V) | 1600 |
| แรงดันไฟฟ้าทนพัลส์พิกัด Uimp(kV) | 15 |
| จำนวนโพล | 2P |
| ความสามารถในการทนกระแสลัดวงจรพิกัด (ค่าสูงสุด) Icm(kA) | 100 |
| กระแสทนพิกัดระยะสั้น (ค่าประสิทธิผล) Icw(kA) 1s | 100kA 1s 150kA 0.2s |
| อายุการใช้งานทางไฟฟ้า (ครั้ง) | 1000 |
| อายุการใช้งานทางกล (ครั้ง) แบบไม่มีการบำรุงรักษา | 12500 |
| อายุการใช้งานทางกล (ครั้ง) แบบมีการบำรุงรักษา | 30000 |
| ประเภทการใช้งาน | DC-PV2 |
| ระดับมลภาวะ | 3 |
| ระดับการป้องกัน | IP40 |
| อุณหภูมิแวดล้อม | ≥-40°C |
| ความสูงจากระดับน้ำทะเล | ≤5000m |
| ขนาดภายนอก (มม.) แบบติดตั้งคงที่ (สูง x กว้าง x ลึก) | 395 x 318.5 x 321 |
Tips: For more information, please refer to the user manual or specification sheet in the following documentation.
ไฮไลท์
ประสิทธิภาพการดับอาร์คสูง
ช่องเปิดขนาดใหญ่ โครงสร้างเสริมแรงดันแบบเซรุ่นใหม่ วัสดุการผลิตก๊าซใหม่ การดับอาร์คที่มีประสิทธิภาพสูง
การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
การทดสอบระดับมืออาชีพสำหรับอุณหภูมิสูงและต่ำ พื้นที่สูง ความชื้นสูง ความทนละอองน้ำเกลือสูง ความสั่นสะเทือนสูง และต่อต้านการเจริญเติบโตของเชื้อรา เพื่อให้แน่ใจว่ามีความพร้อมใช้งานสูง
อุปกรณ์เสริมมีความน่าเชื่อถือสูง
ปรับปรุงและเพิ่มประสิทธิภาพฟังก์ชันโครงสร้างอุปกรณ์เสริม เพิ่มการทดสอบความน่าเชื่อถือหลายรายการ และเพิ่มความน่าเชื่อถือ
